VISIO

Приглушені кольори.

Процес обпалювання до спікання за температури понад 1100 °C CREATON-„HOCHBRANDFAKTOR“ забезпечує рівномірну благородну матову поверхню. Плитка стає міцнішою та одноріднішою, а матеріал набуває більшої щільності
Передова технологія шпунтування забезпечує надійний захист від проникнення дощової води та її оптимальне відведення. Задні стійки гарантують надійне відведення конденсованої води
Однорідна поверхня плитки має рівномірний і красивий колір завдяки якісним матеріалам „KERALIS“ і ретельному виготовленню. Додаткове оброблення не знадобиться ані на краях, ані в разі пошкодження
Широкий асортимент аксесуарів включає, окрім іншого, напівкруглі фронтонні планки, які щільно прилягають до плиток покриття

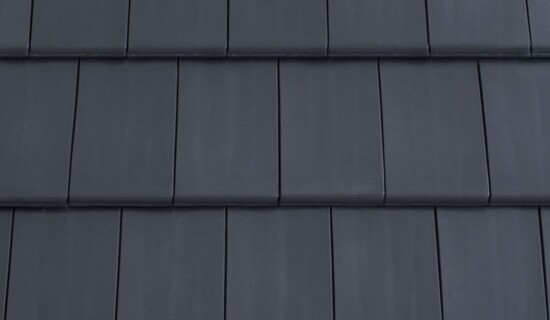

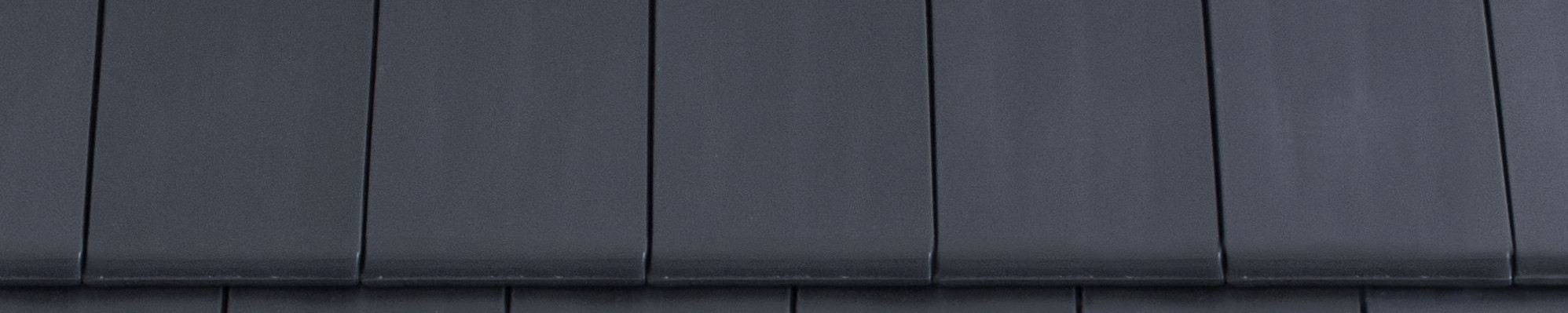

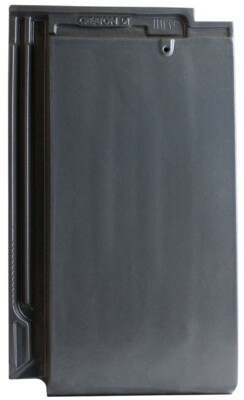

²VISIO — це пласка керамічна черепиця мінімалістичної форми, яка є унікальним оздобленням і захистом, особливо для модерністських будівель, для яких «менше — значить більше». Завдяки оптимальним розмірам (262 мм x 450 мм) її використання становить близько 12 штук на м², а це значить, що витонченість виробу невіддільна від його економічності.

Для виготовлення нової черепиці CREATON було використано спеціально підібрану глину, яка випалювалася при температурі понад 1100 °С. Тому VISIO не тільки винятково гладенька, але також міцна та насичена кольором.

ГАРАНТІЯ НА ЧЕРЕПИЦЮ CREATON

На керамічну черепицю CREATON ми надаємо до 50 років гарантії, починаючи з дня придбання*.

ДІЗНАЙТЕСЯ БІЛЬШЕ

* Відповідно до Загальних гарантійних умов для керамічної черепиці CREATON

Технічні дані

Розміри (прибл.)	265 x 450 мм

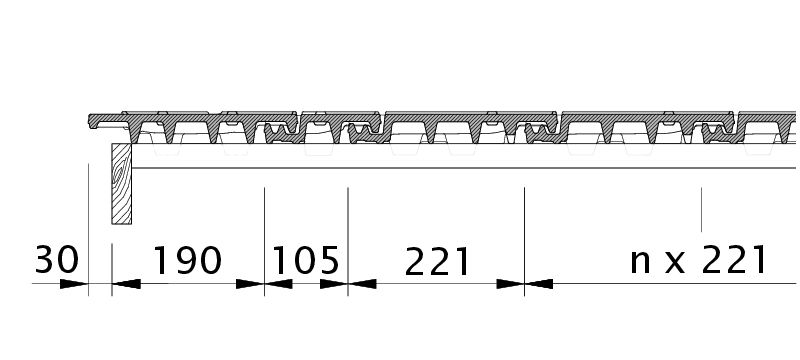

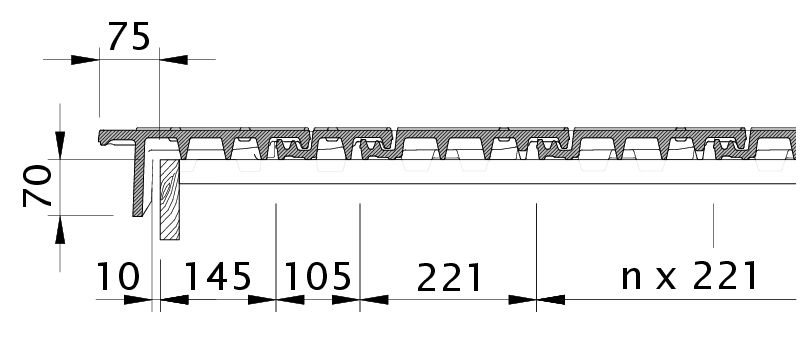

Ширина покриття мін. (прибл.)	220 мм
Ширина покриття в кількості (прибл.)	221 мм
Ширина покриття макс. (прибл.)	222 мм

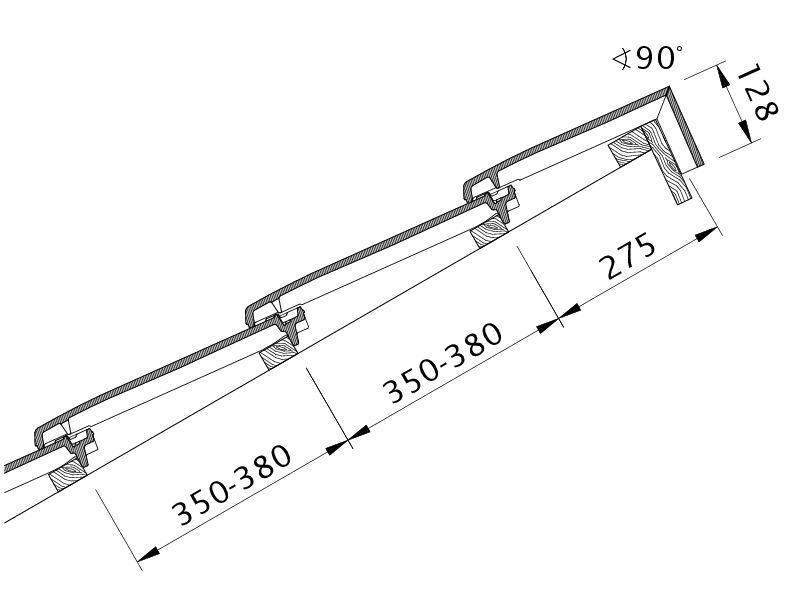

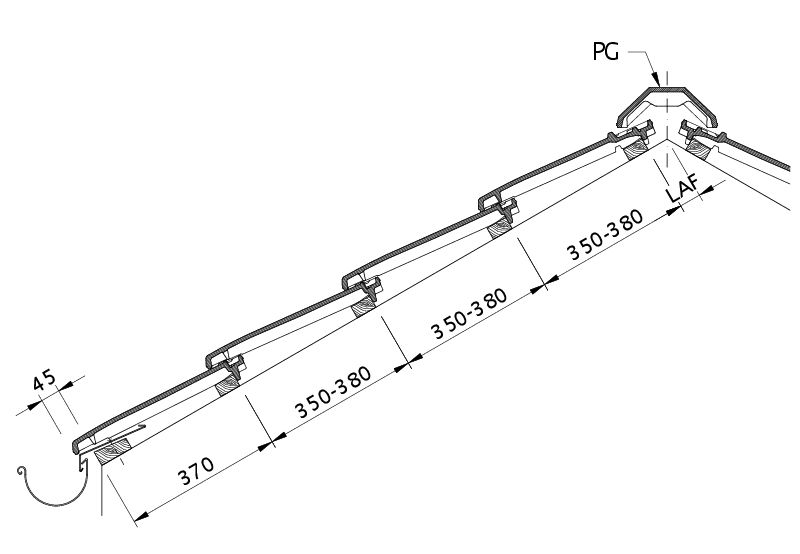

Відстань між латами мін. (прибл.)	350 мм
Відстань між латами в кількості (прибл.)	365 мм
Відстань між латами макс. (прибл.)	380 мм
Попит на черепицю мін. (прибл.)	11.8 шт/м²
Попит на черепицю в кількості (прибл.)	12.4 шт/м²
Попит на черепицю макс. (прибл.)	13.0 шт/м²
Вага на штуку (прибл.)	3.5 кг/шт
Вага на м² (прибл.)	43.4 кг/м²
Вага на піддон (прибл.)	865 кг
Штука на мінімальну упаковку	5 шт
Шт./піддон	240 шт

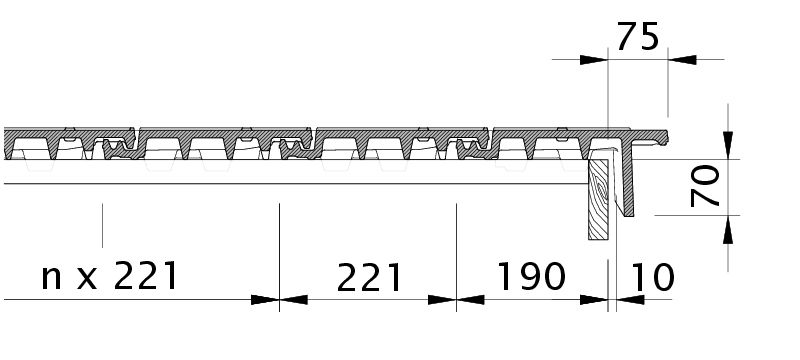

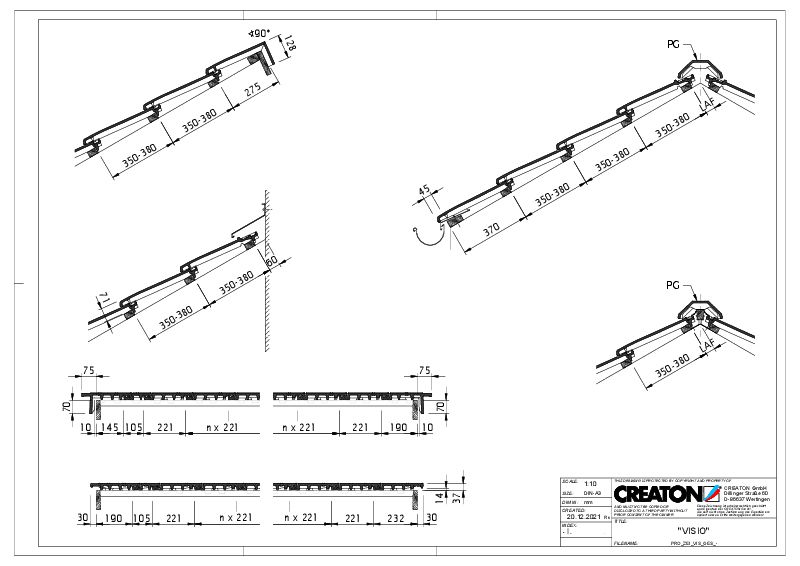

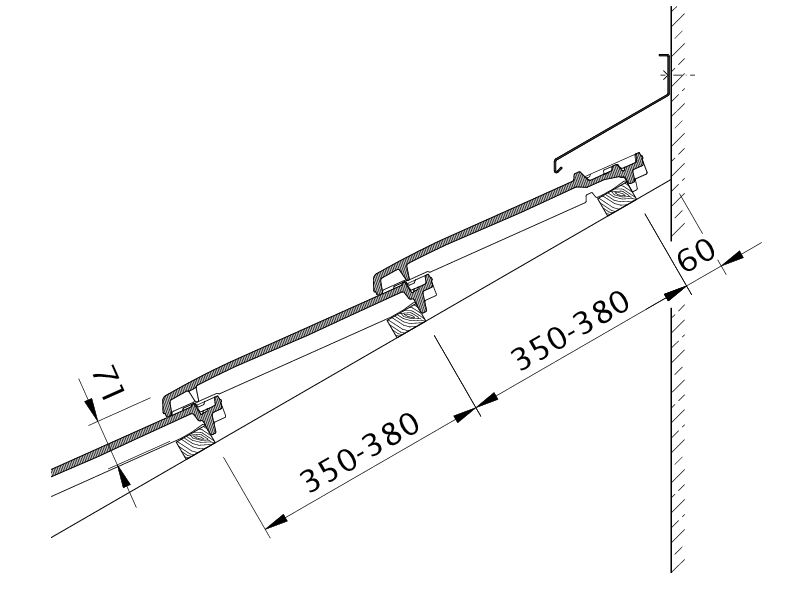

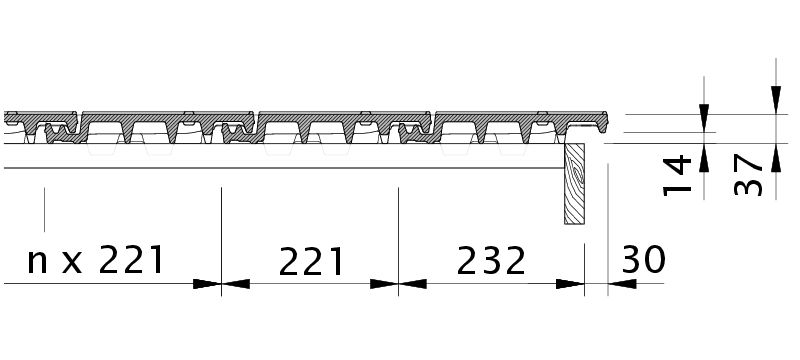

Технічні креслення

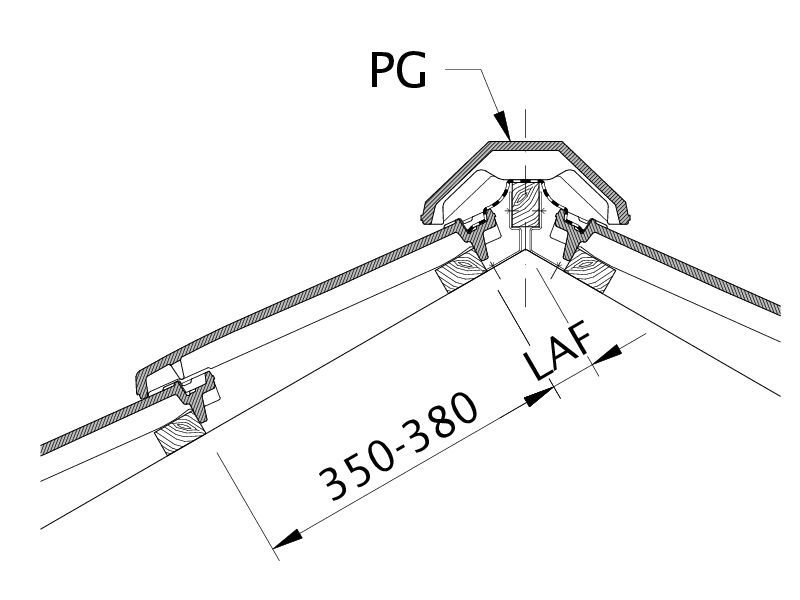

ЗНАЧЕННЯ LAF- / FLA

Значення LAF / FLA в мм для обрешітки (дахової) розміром 30x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 pcs/m	LAF	65	60	60	55	50	45	40	40	30	20	20
PG 2.5 pcs/m	FLA	100	95	85	80	70	65	60	55	50	40	40
Значення LAF / FLA в мм для обрешітки (дахової) розміром 40x60 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PG 2.5 pcs/m	LAF	65	60	60	50	45	40	35	30	15	5	5
PG 2.5 pcs/m	FLA	110	105	95	90	80	75	70	65	60	50	50
Значення LAF / FLA в мм для обрешітки (дахової) розміром 50x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PG 2.5 pcs/m	LAF	60	55	55	45	40	30	25	20	5
PG 2.5 pcs/m	FLA	120	115	105	100	90	90	85	80	75

Аксесуари

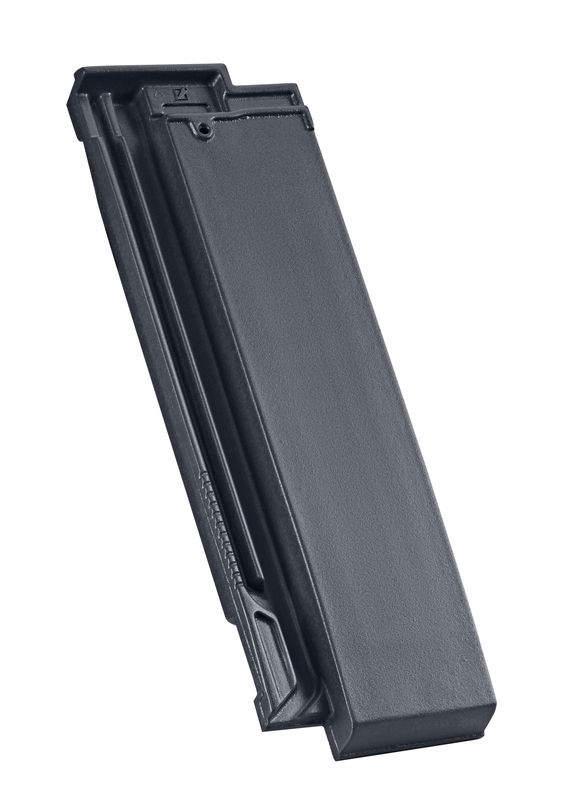

VIS черепиця половинчаста

VIS черепиця бічна права

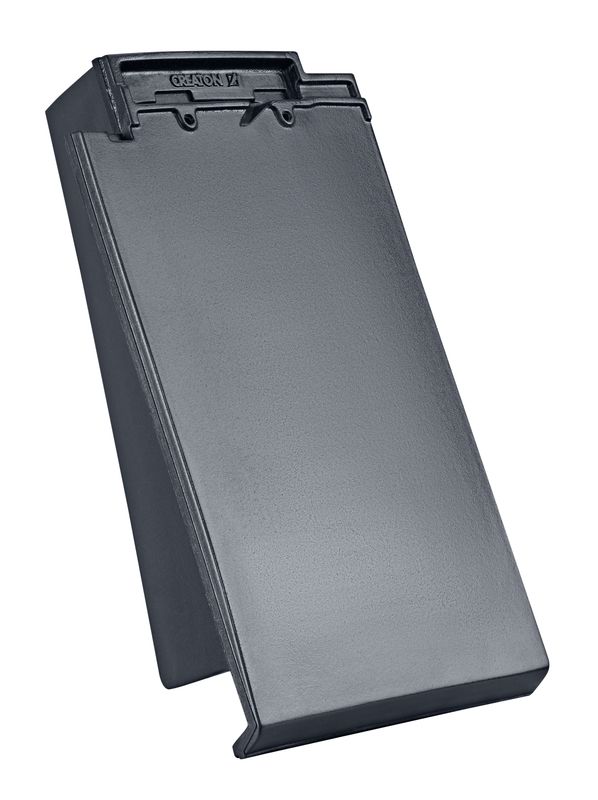

VIS черепиця бічна ліва

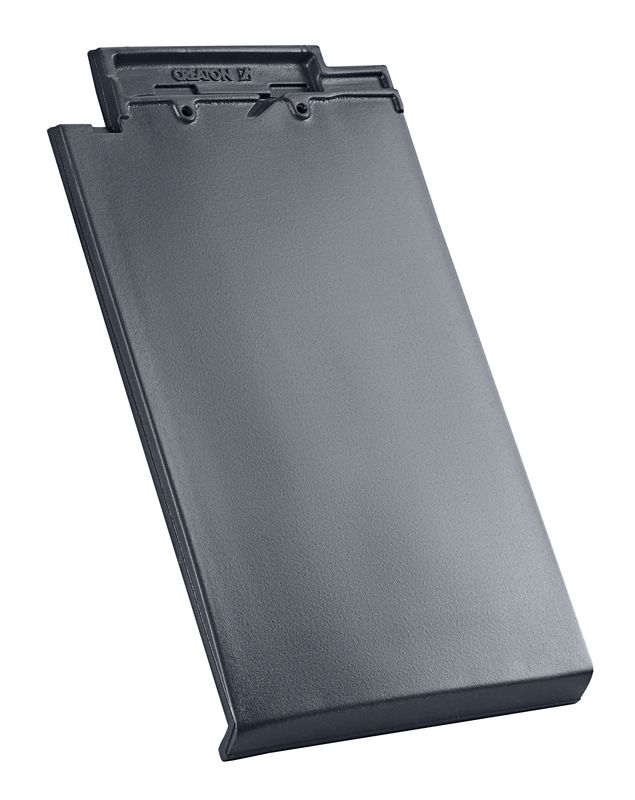

VIS черепиця двохвильова

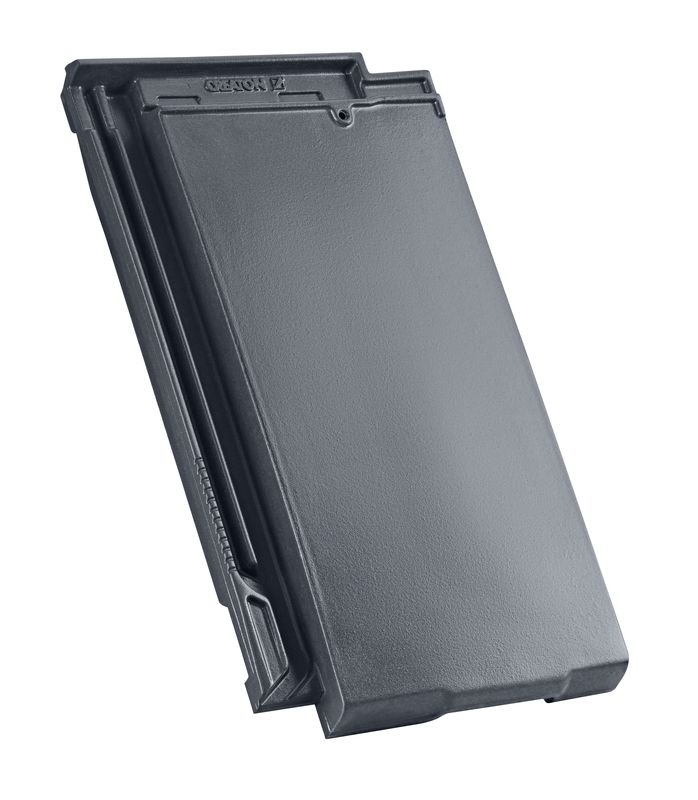

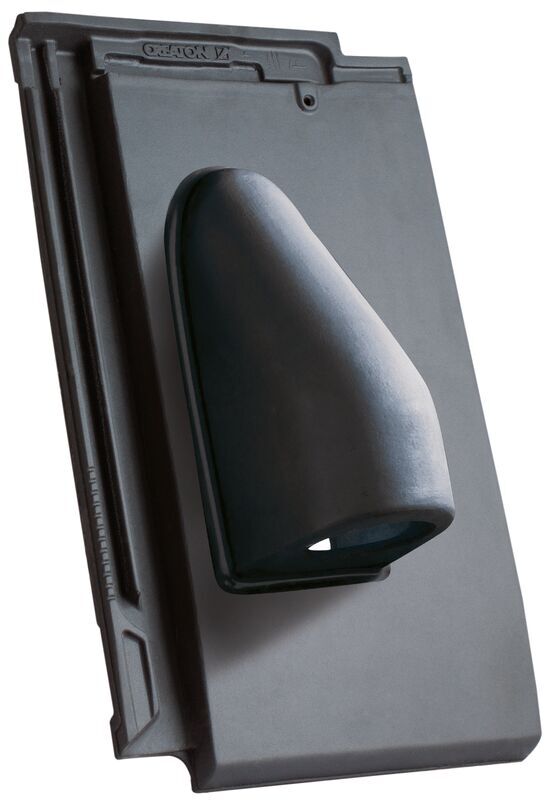

VIS черепиця вентиляційна

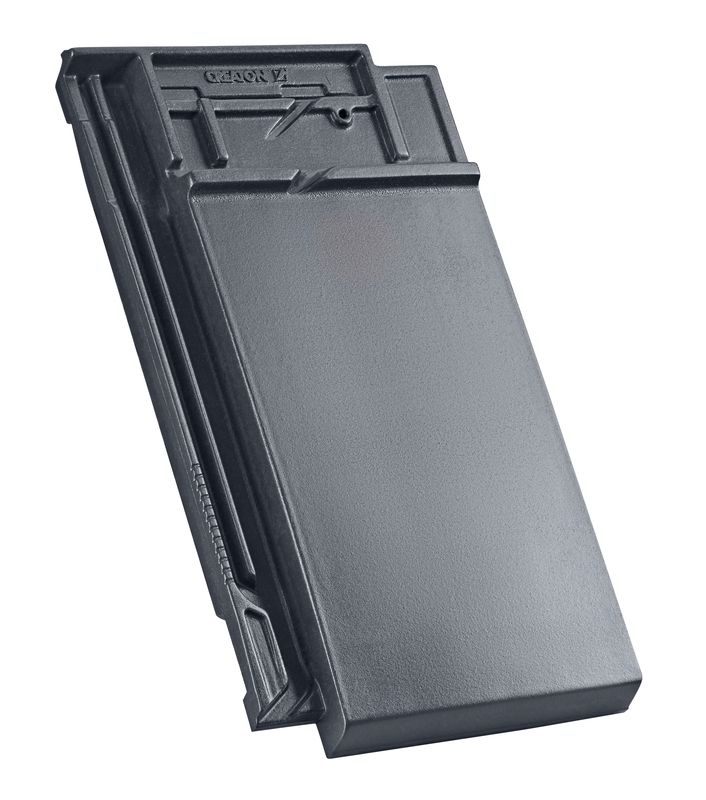

VIS черепиця гребенева вентиляційна

VIS черепиця гребенева вентиляційна половинчаста

VIS черепиця гребенева вентиляційна бічна права

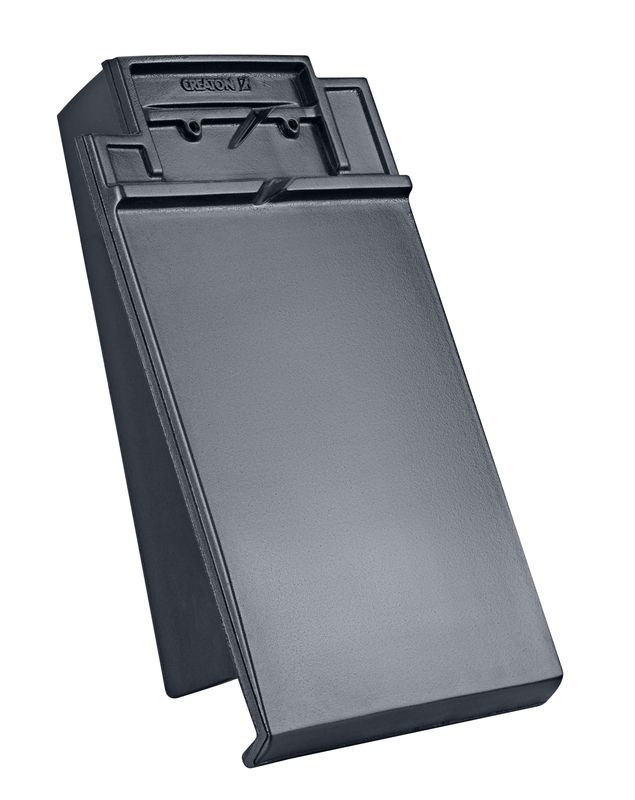

VIS черепиця гребенева вентиляційна бічна ліва

VIS черепиця гребенева вентиляційна двохвильова

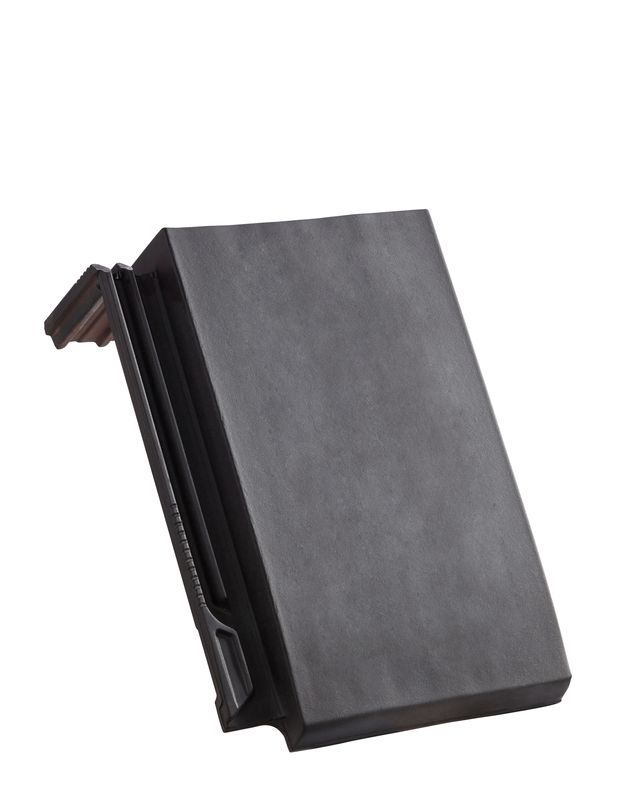

VIS черепиця для односхилого даху стандартні розміри

VIS черепиця для односхилого даху бічна права стандартні розміри

VIS черепиця для односхилого даху бічна ліва стандартні розміри

VIS черепиця для односхилого даху нестандартні розміри

VIS черепиця для односхилого даху бічна права нестандартні розміри

VIS черепиця для односхилого даху бічна ліва нестандартні розміри

VIS черепиця мансардна/ламана нестандартні розміри

VIS черепиця мансардна/ламана бічна права нестандартні розміри

VIS черепиця мансардна/ламана бічна ліва нестандартні розміри

GUT універсальна черепиця для односхилого даху PDZ

GOG заглушка початкова і кінцева універсальної черепиці для односхилого даху PDZ

Скоба гребеневої черепиці алюмінієва PI

Вентиляційні каміни та наскрізна черепиця

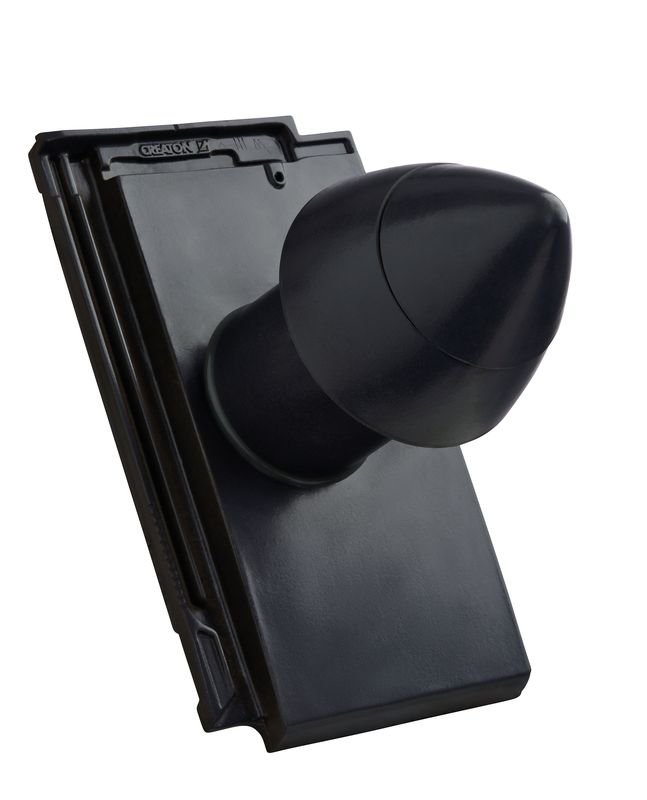

VIS SIGNUM керамічний камін витяжний для сантехнічної установки DN 100 мм з кришкою, що відкручується, з шланговим з'єднанням (з адаптером)

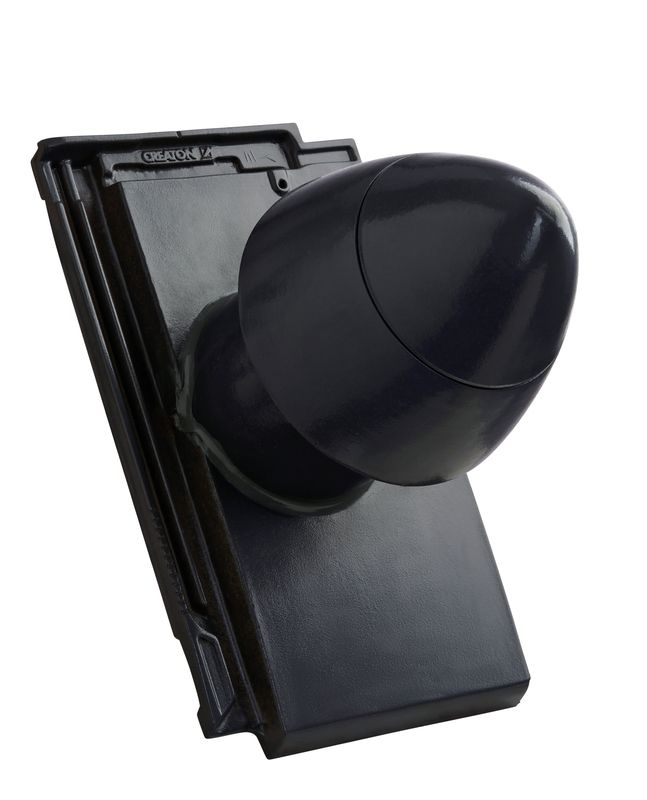

VIS SIGNUM керамічний камін витяжний для сантехнічної установки DN 125 мм зі знімною кришкою,з шланговим з'єднанням (з адаптером)

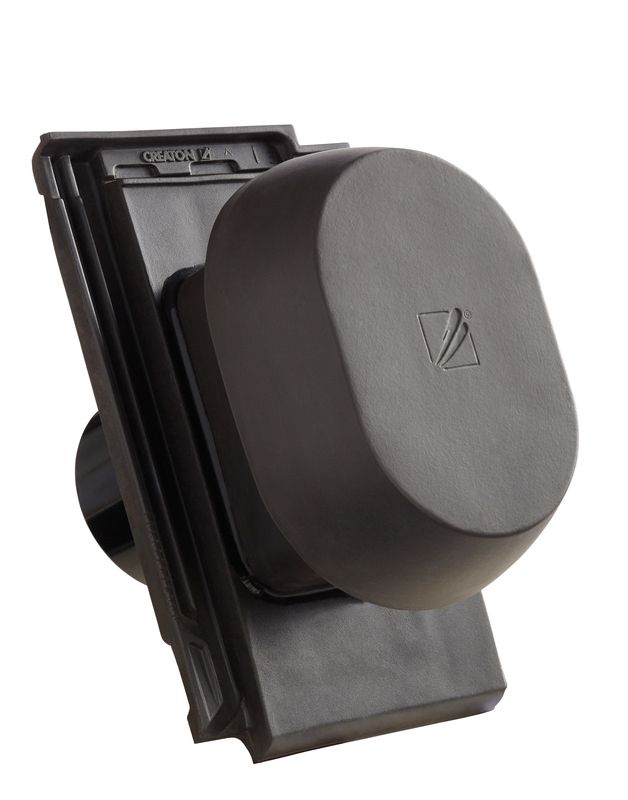

VIS SIGNUM керамічний камін вентиляційний DN 150/160 мм з адаптером

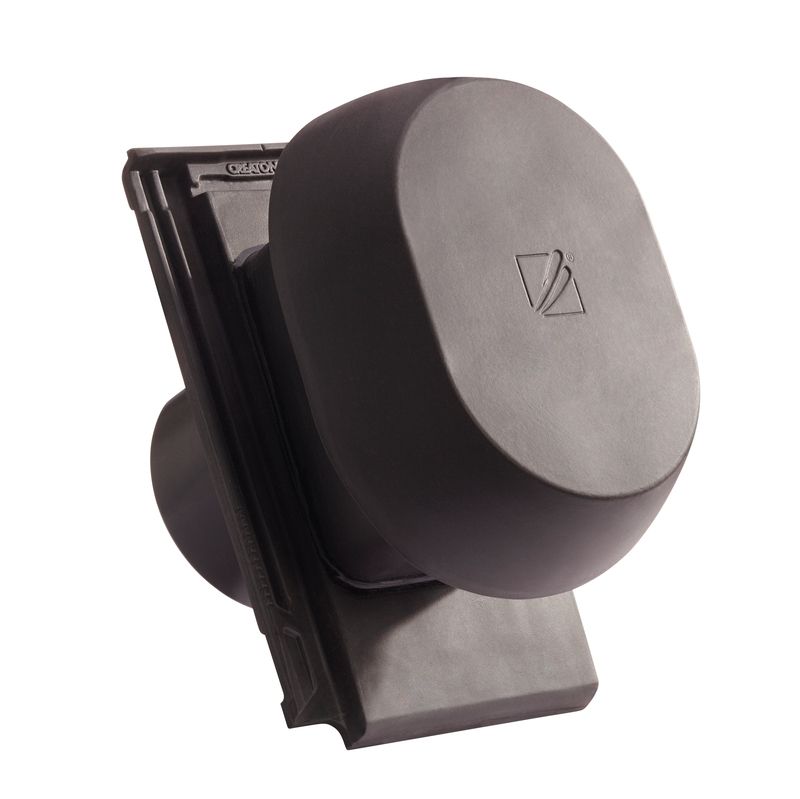

VIS SIGNUM керамічний камін вентиляційний DN 200 мм з адаптером

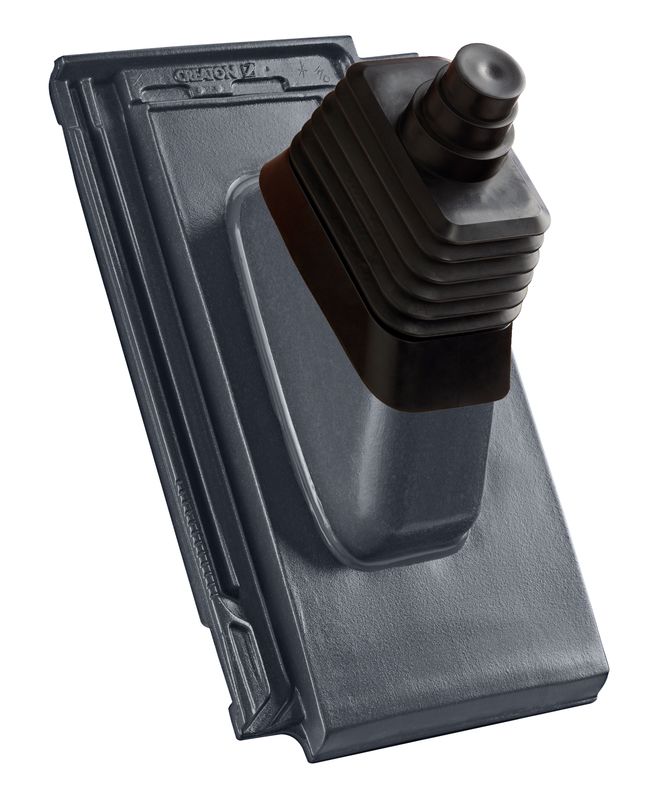

VIS черепиця антенна

VIS наскрізна черепиця для системи сонячних батарей

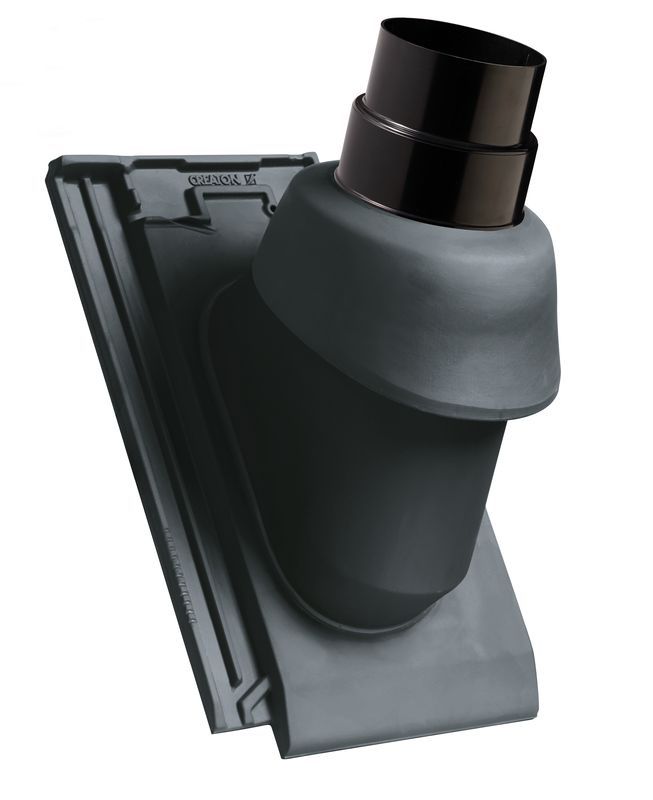

VIS наскрізна черепиця для газових димоходів NW 110

Універсальний гнучкий шланг DN 150/160

Універсальний гнучкий шланг DN 200

Універсальний адаптер NW 13,5

Універсальний адаптер NW 20

Універсальний гнучкий шланг DN 150/160

Металеві аксесуари

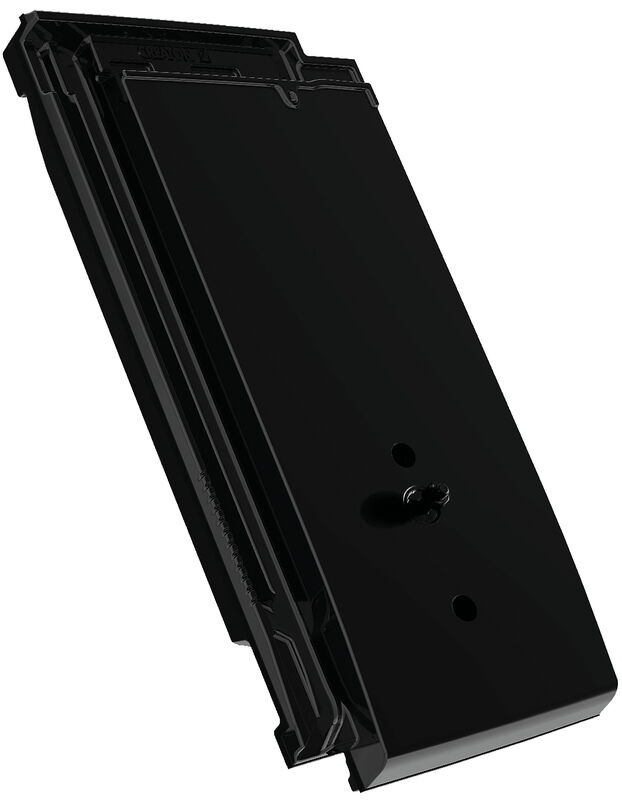

VIS черепиця основна алюмінієва

VIS прозора черепиця (акрилова)

Скоба зливова підвісна цинково-алюмінієва лата 30/50 (HAR, HER, ELE, CAN)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (HER, MZ3, ELE, RAP, MEL)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (OPT, DOM, HAR, RUS, GAL, CAN, VIS)

Скоба зливова забивна цинково-алюмінієва лата універсальна (ELE, DOM, RAT HÖN, RAT DOR, RUS, HER, CAN)

Скоба гребеневої черепиці PDZ (універсальна кріпильна скоба для черепиці для односхилого даху)

Тримач для системи сонячних батарей

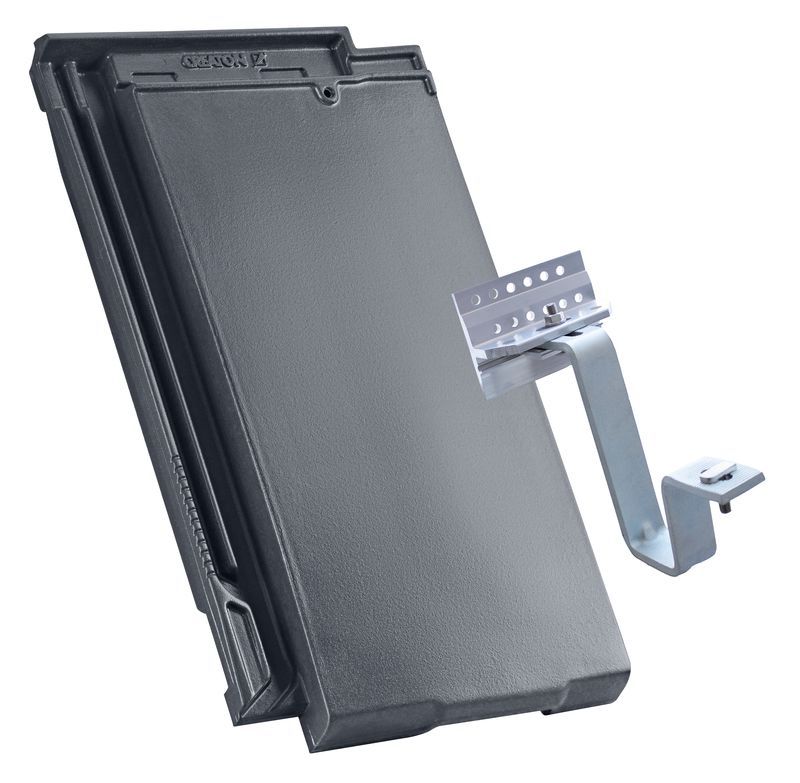

VIS тримач для системи сонячних батарей 40-і роки

Сходинка сажотруса

Місток вздовж гребеня даху короткий

Місток вздовж гребеня даху довгий

Тримач для дерев'яного бруса

Універсальні заглушки для запобігання зсуву снігу

Дахова драбина

Тримач для монтажу драбини

Тримач для дерев'яного бруса

Алюмінієва платформа 150 ч 25 см

Тримач для дерев'яного бруса

Муфта для снігозатримуючої труби Ø 32 мм

Стрічка універсальна обробна (димохідна) 300 мм (CREPFORM Plus)

Стрічка універсальна обробна (димохідна) 450 мм (CREPFORM Plus)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Гребінь звису

Металевий люк на даху 45 х 55 см із загартованим захисним склом

Люк на даху з теплоізоляцією 55 х 78 см

Щогла для телевізора та антени оцинкована або кольору черепиці

Акрилова фарба 250 мл

MAG шип снігозатримуючий

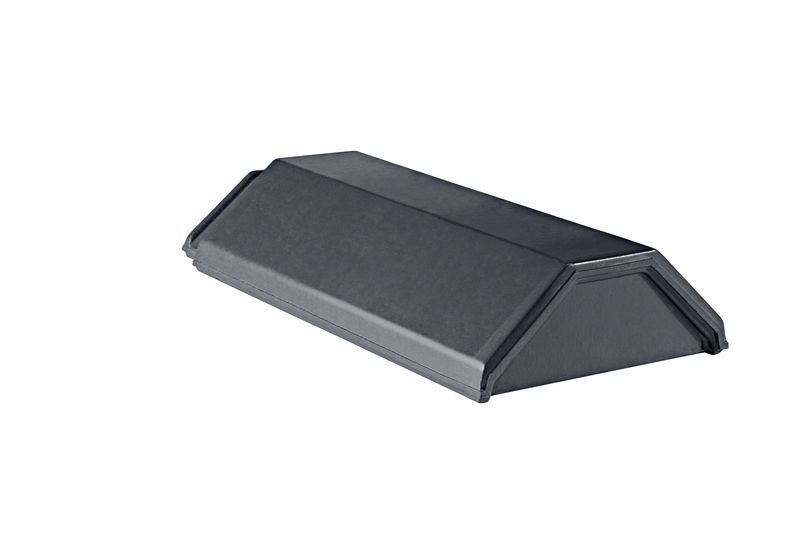

Гребенева черепиця

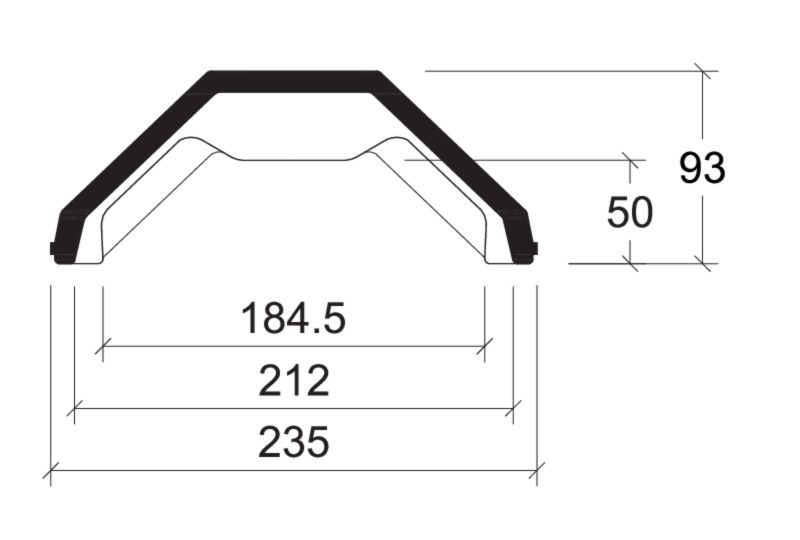

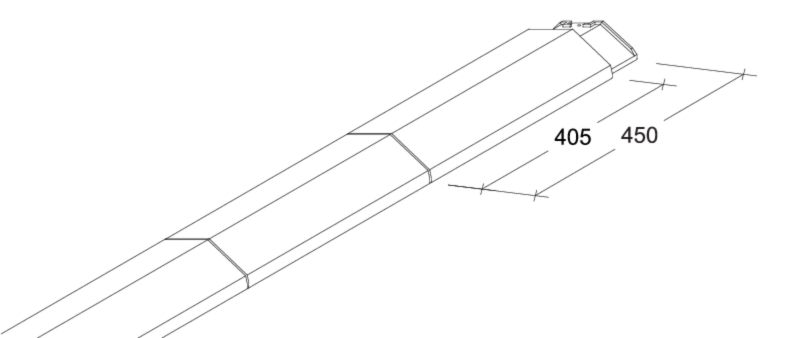

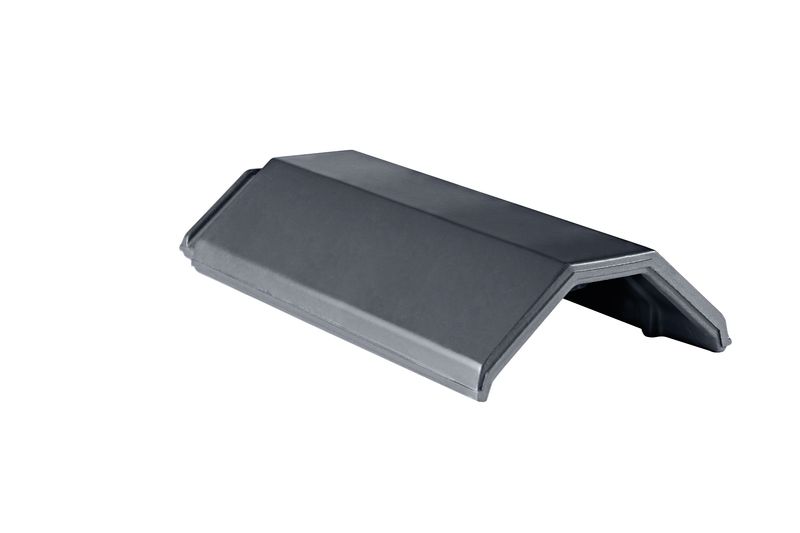

GUT черепиця гребенева PG

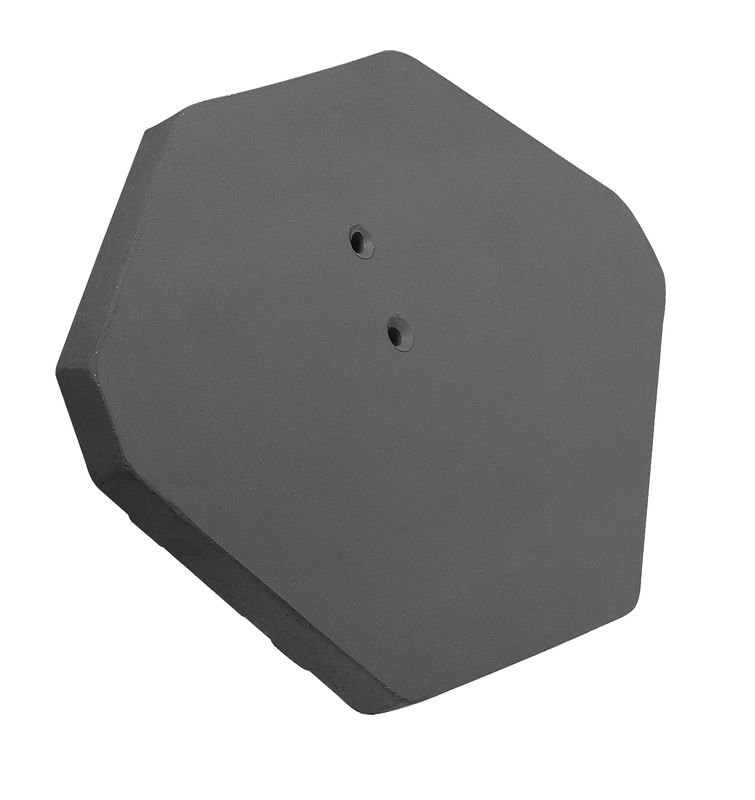

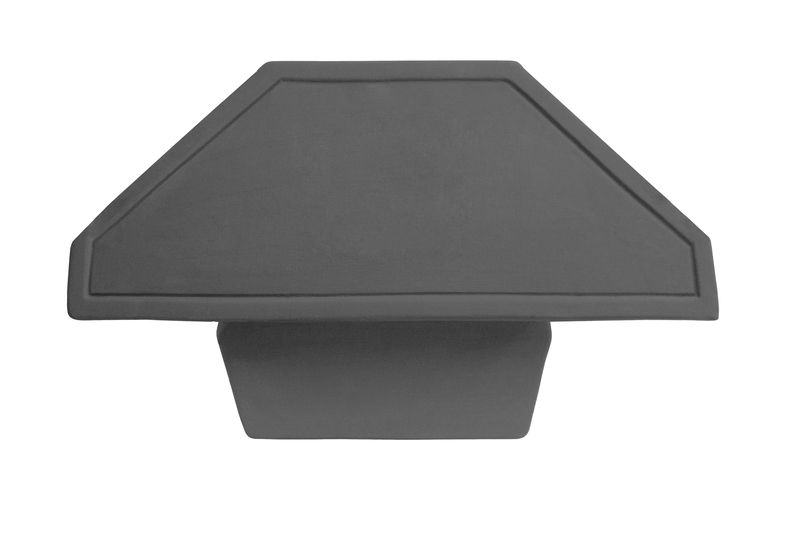

GUT заглушка гребеневої черепиці початкова та кінцева керамічна PG

GUT заглушка системна початкова та кінцева керамічна PG

GUT гребенева черепиця початкова керамічна PG

Скоба гребеневої черепиці алюмінієва PG

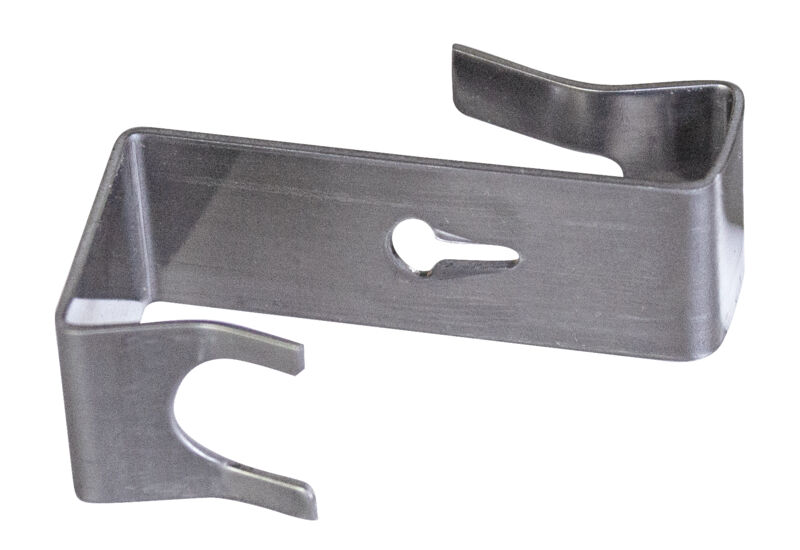

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PG

GUT трійник PHP

GUT хрестовина PHP

FIRSTFIX дріт монтажний G10

FIRSTFIX комплект затискний G10

Стрічка гребенева 220 мм (CREAROLL ALU)

Стрічка гребенева 300 мм (CREAROLL ALU)

Стрічка гребенева 220 мм (CREAROLL PP)

Стрічка гребенева 310 мм (CREAROLL PP)

Стрічка гребенева 390 мм (CREAROLL PP)

Файли для скачування

Брошури та документи
Прайс-лист на продукцію CREATON - польська версія
CAD

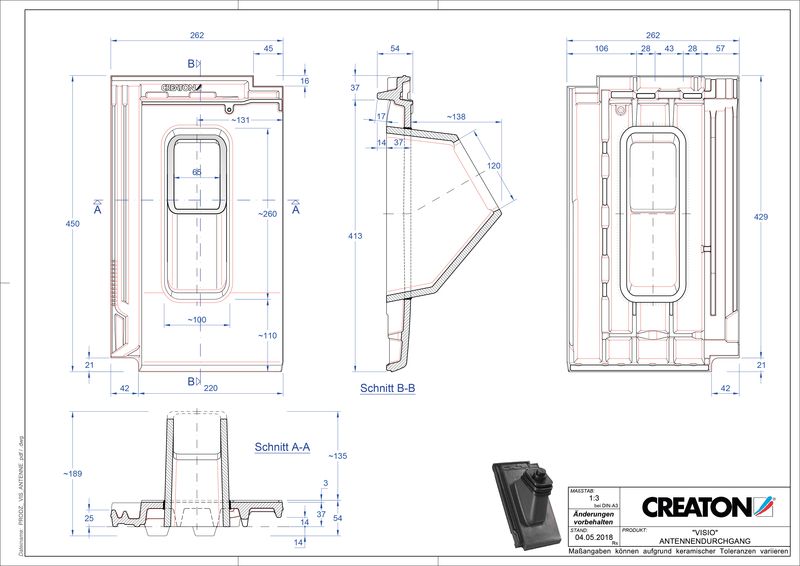

CAD файл черепиці VISIO антенна черепиця ANTENNE
pdf | 274 kB
dwg | 488 kB
jpeg | 85 kB

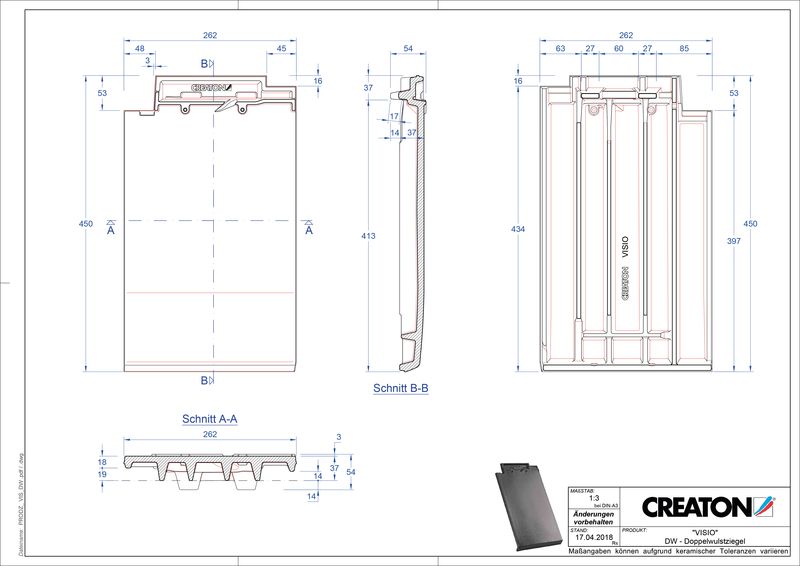

CAD файл черепиці VISIO двохвильова черепиця DWZ
pdf | 232 kB
dwg | 218 kB
jpeg | 72 kB

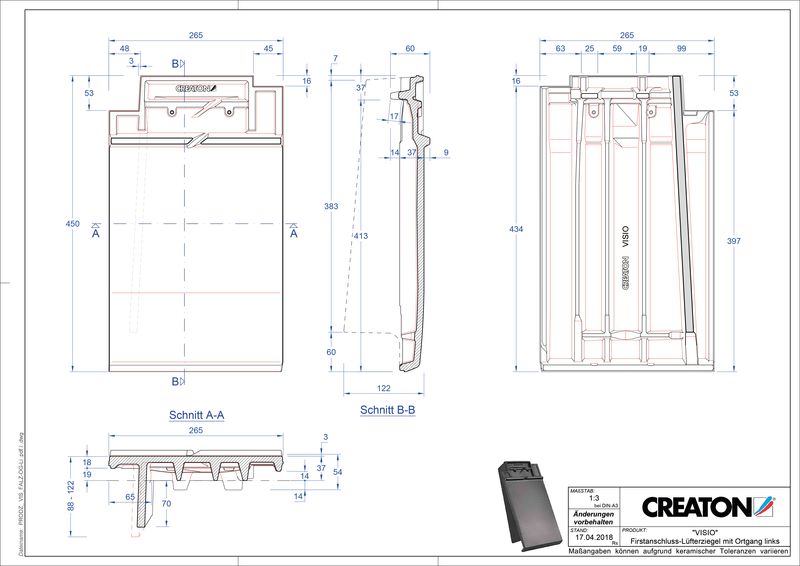

CAD файл черепиці VISIO черепиця гребенева вентиляційна бічна ліва FALOGL
pdf | 233 kB
dwg | 206 kB
jpeg | 78 kB

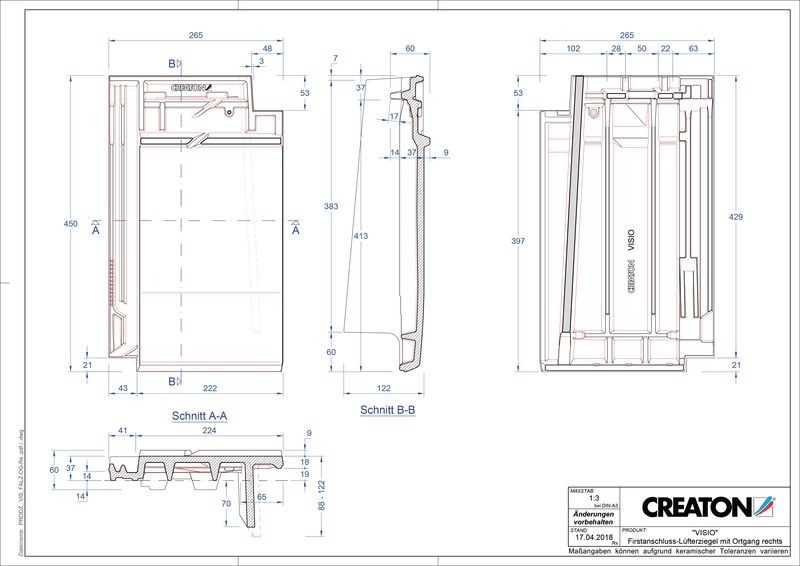

CAD файл черепиці VISIO черепиця гребенева вентиляційна бічна права FALOGR
pdf | 217 kB
dwg | 229 kB
jpeg | 80 kB

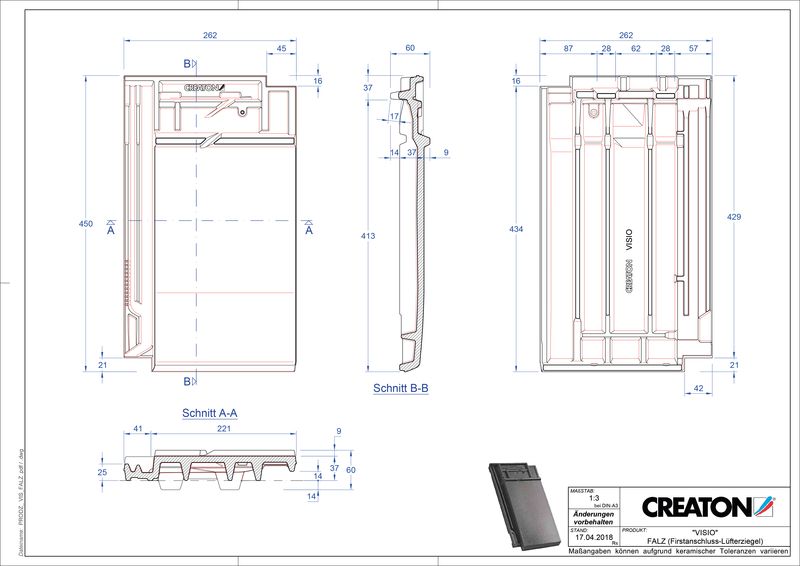

CAD файл черепиці VISIO черепиця гребенева вентиляційна FALZ
pdf | 251 kB
dwg | 233 kB
jpeg | 77 kB

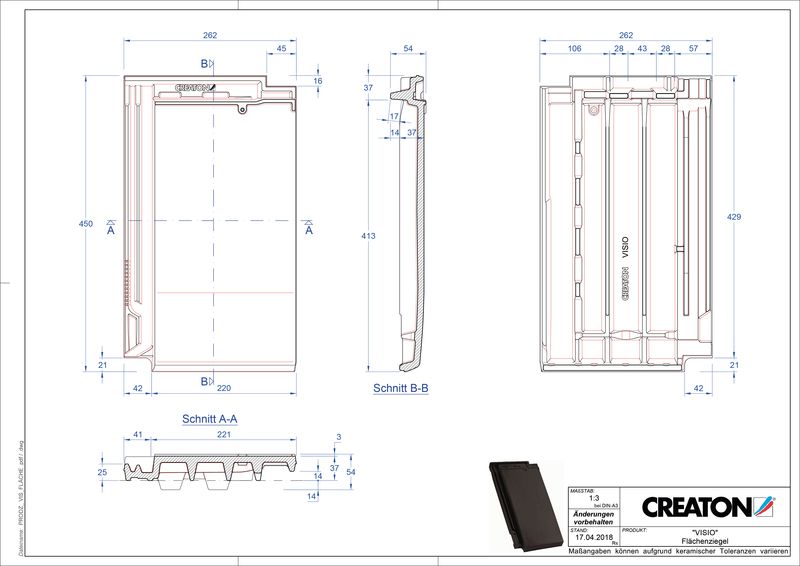

CAD файл черепиці VISIO покрівельна черепиця FLA
pdf | 231 kB
dwg | 447 kB
jpeg | 74 kB

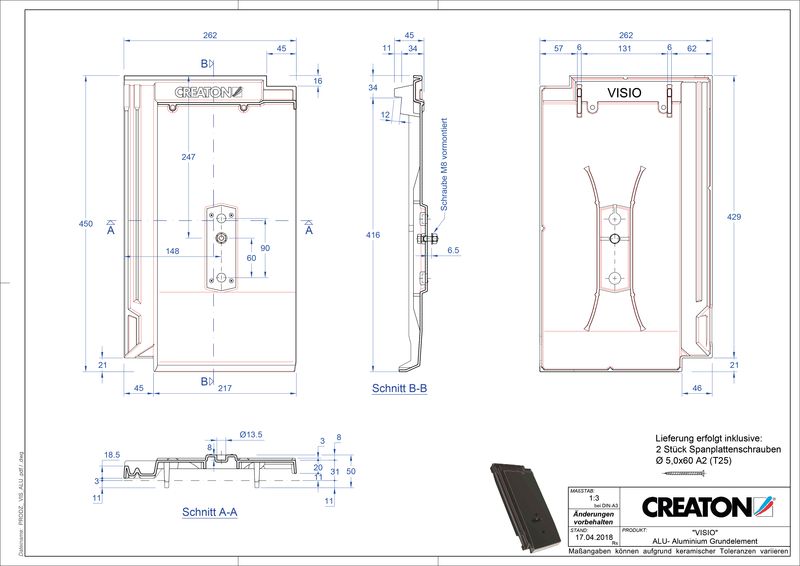

CAD файл черепиці VISIO алюміній ґрунт. GRUNDALU
pdf | 228 kB
dwg | 210 kB
jpeg | 74 kB

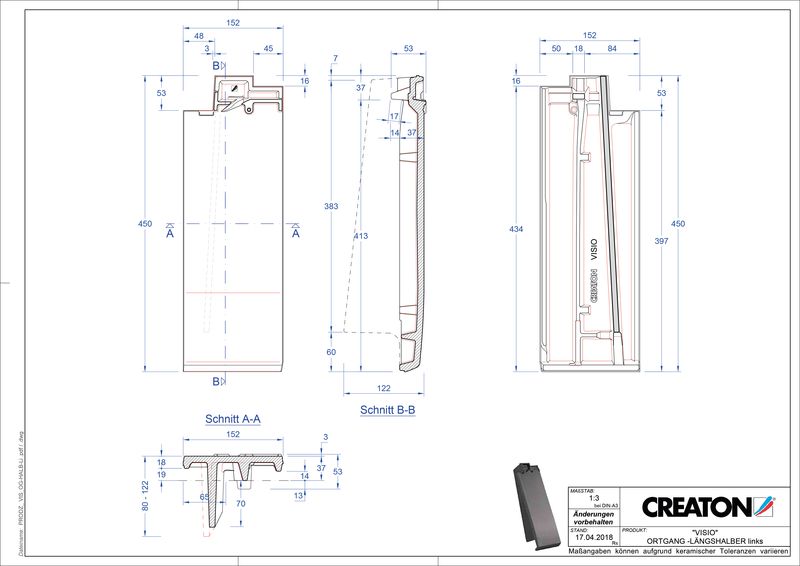

CAD файл черепиці VISIO черепиця половинчаста бічна ліва LHOGL
pdf | 214 kB
dwg | 208 kB
jpeg | 69 kB

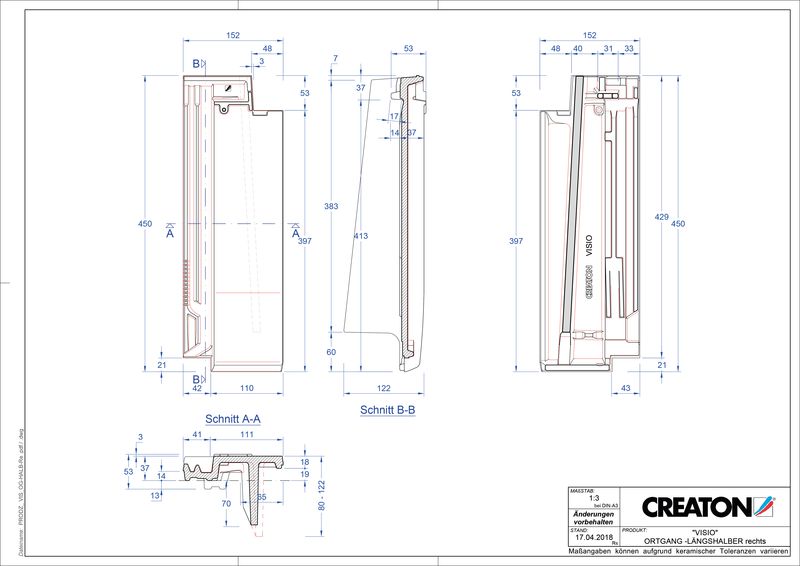

CAD файл черепиці VISIO черепиця половинчаста бічна права LHOGR
pdf | 205 kB
dwg | 216 kB
jpeg | 72 kB

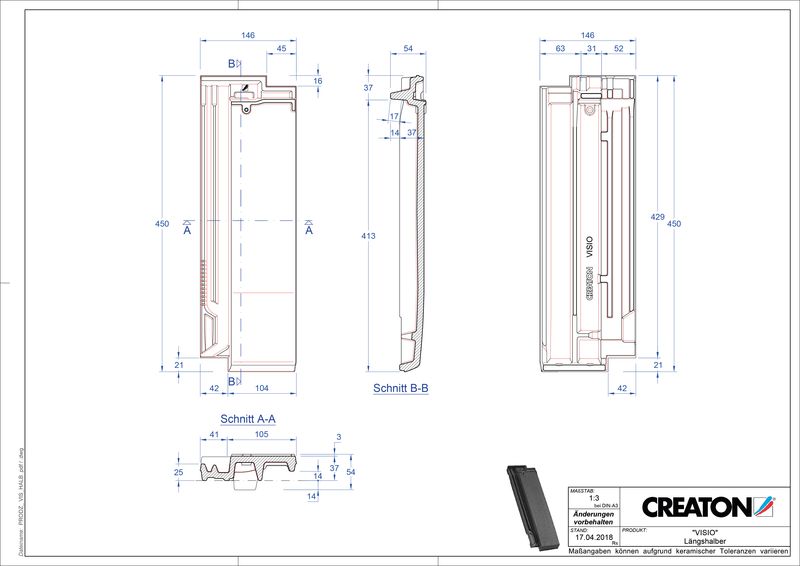

CAD файл черепиці VISIO половинчаста черепиця LH
pdf | 226 kB
dwg | 225 kB
jpeg | 66 kB

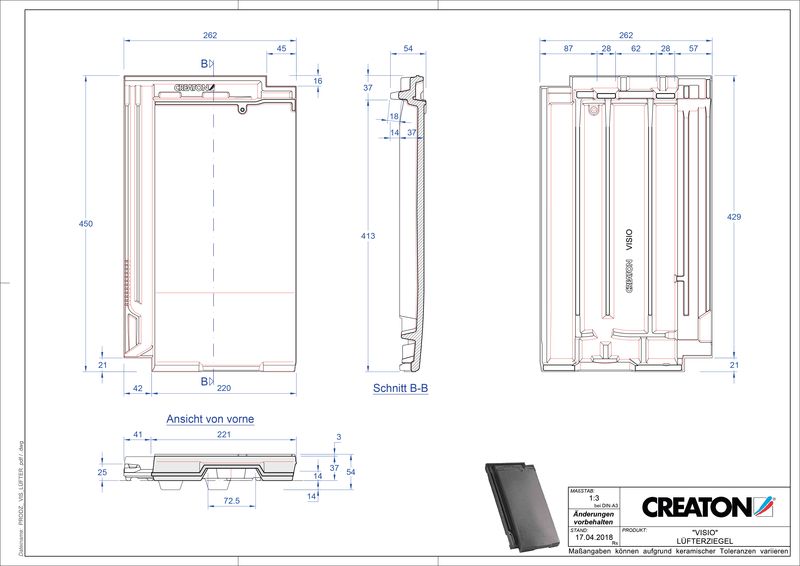

CAD файл черепиці VISIO вентиляційна черепиця LUEFTZ
pdf | 242 kB
dwg | 221 kB
jpeg | 73 kB

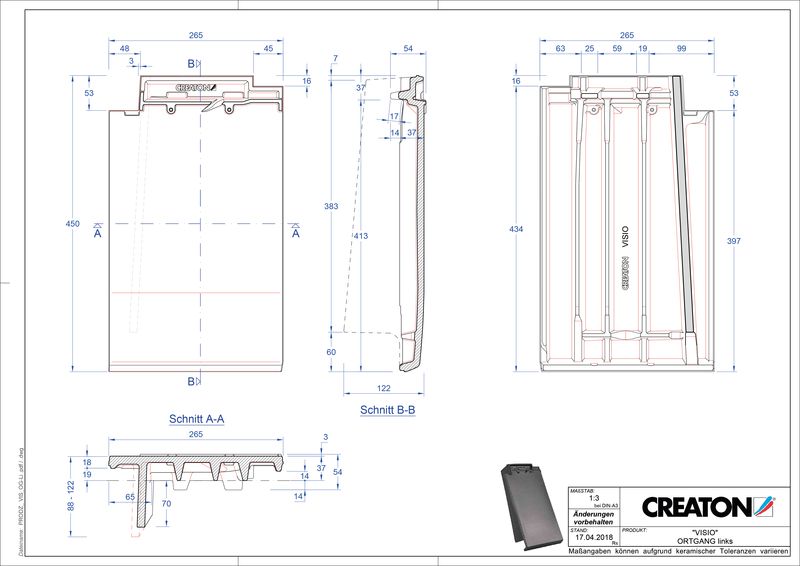

CAD файл черепиці VISIO черепиця бічна ліва OGL
pdf | 232 kB
dwg | 224 kB
jpeg | 75 kB

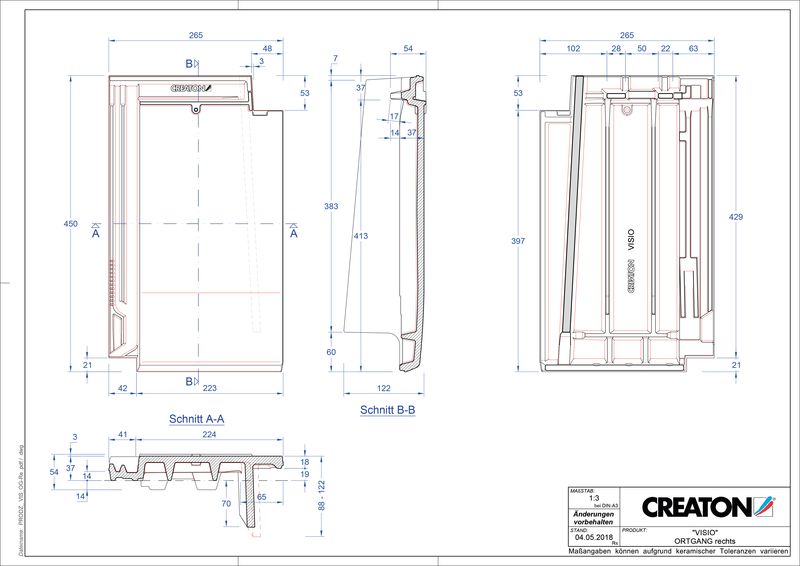

CAD файл черепиці VISIO черепиця бічна права OGR
pdf | 212 kB
dwg | 222 kB
jpeg | 77 kB

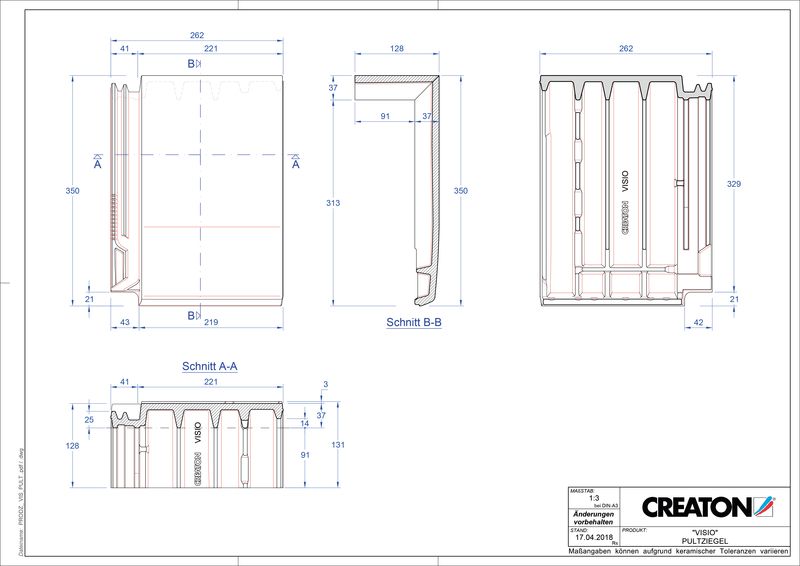

CAD файл черепиці VISIO черепиця для односхилого даху PULT
pdf | 205 kB
dwg | 228 kB
jpeg | 70 kB

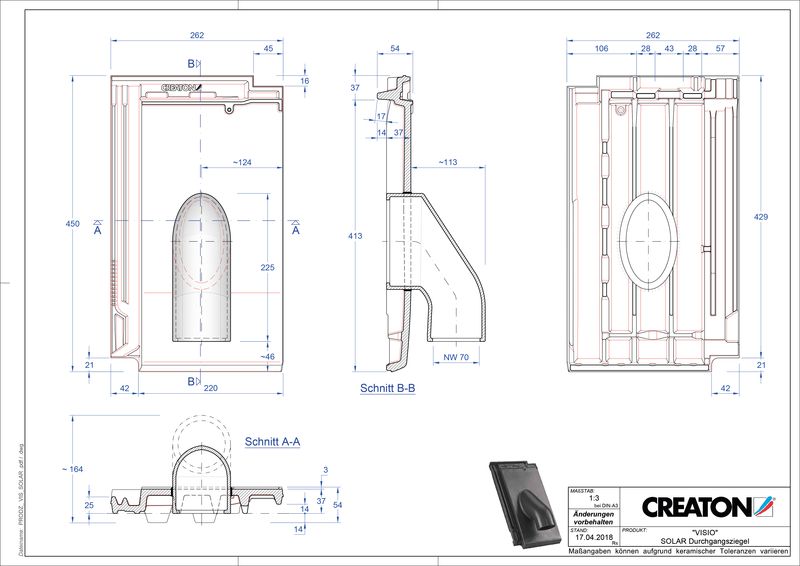

CAD файл черепиці VISIO наскрізна черепиця для системи сонячних батарей SOLAR
pdf | 290 kB
dwg | 481 kB
jpeg | 82 kB

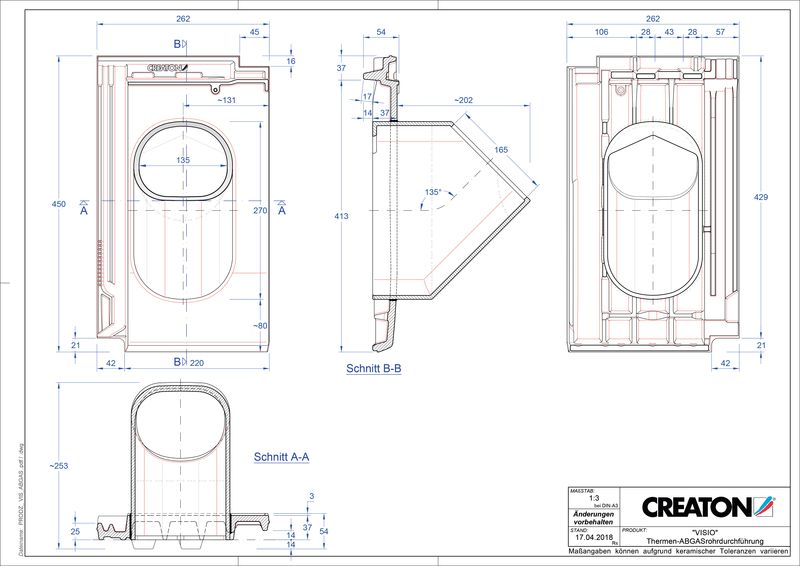

CAD файл черепиці VISIO наскрізна черепиця для газових димоходів THERME
pdf | 264 kB
dwg | 521 kB
jpeg | 85 kB

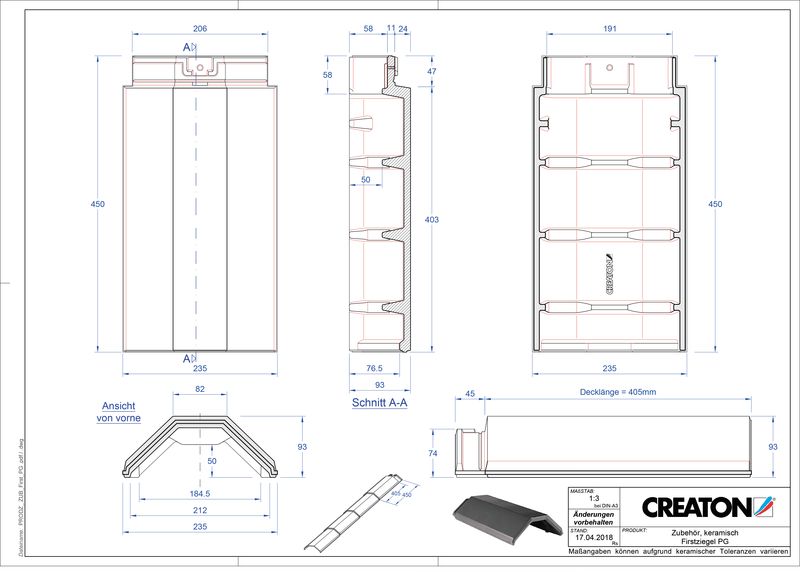

CAD файл продукту - пропозиція аксесуарів для FIRST First-PG
