MZ3

Класика у новій версії.

Рельєфні бічні ребра запобігають проникненню води навіть за сильного вітру
Діапазон перекриття у 28 мм дозволяє підібрати конфігурацію за шириною
Оптимізоване перекриття плиток забезпечує оптимальне обтікання й надійне відведення води
Чудові матеріали гарантують гладку поверхню черепиці
Подвійні нижні ребра забезпечують надійну опору й запобігають проникненню снігу або дощу під час вітру.
Вдосконалений шпунт зверху покращує відведення води

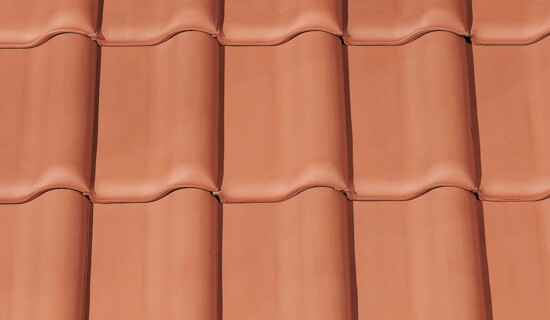

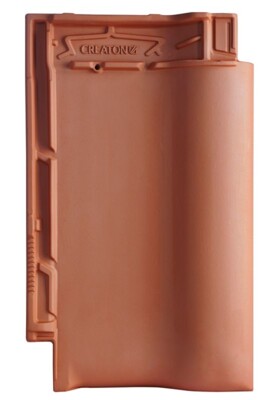

Нова черепиця MZ3 - це плоска голландка, яка завдяки формі та оптимальному формату підкреслює унікальну гармонію всієї покрівельної конструкції. Черепиця підходить для використання на крутих покрівлях і покрівлях з невеликим кутом нахилу.

Унікальний дизайн замків, що використовуються в новій моделі MZ3, повністю захищає від проникнення води під поверхню покрівлі.

ГАРАНТІЯ НА ЧЕРЕПИЦЮ CREATON

На керамічну черепицю CREATON ми надаємо до 50 років гарантії, починаючи з дня придбання*.

ДІЗНАЙТЕСЯ БІЛЬШЕ

* Відповідно до Загальних гарантійних умов для керамічної черепиці CREATON

Технічні дані

Розміри (прибл.)	268 x 442 мм

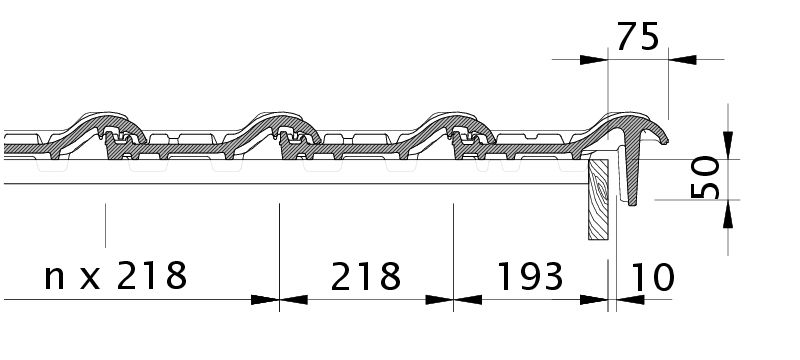

Ширина покриття мін. (прибл.)	216 мм
Ширина покриття в кількості (прибл.)	218 мм
Ширина покриття макс. (прибл.)	220 мм

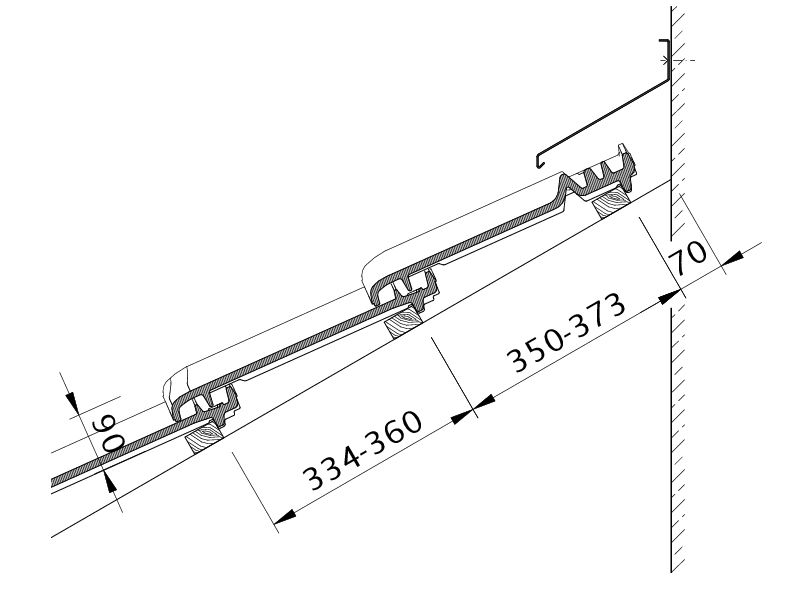

Відстань між латами мін. (прибл.)	334 мм
Відстань між латами в кількості (прибл.)	345 мм
Відстань між латами макс. (прибл.)	360 мм
Попит на черепицю мін. (прибл.)	12.6 шт/м²
Попит на черепицю в кількості (прибл.)	13.3 шт/м²
Попит на черепицю макс. (прибл.)	13.9 шт/м²
Вага на штуку (прибл.)	3.6 кг/шт
Вага на м² (прибл.)	47.9 кг/м²
Вага на піддон (прибл.)	889 кг
Штука на мінімальну упаковку	5 шт
Шт./піддон	240 шт

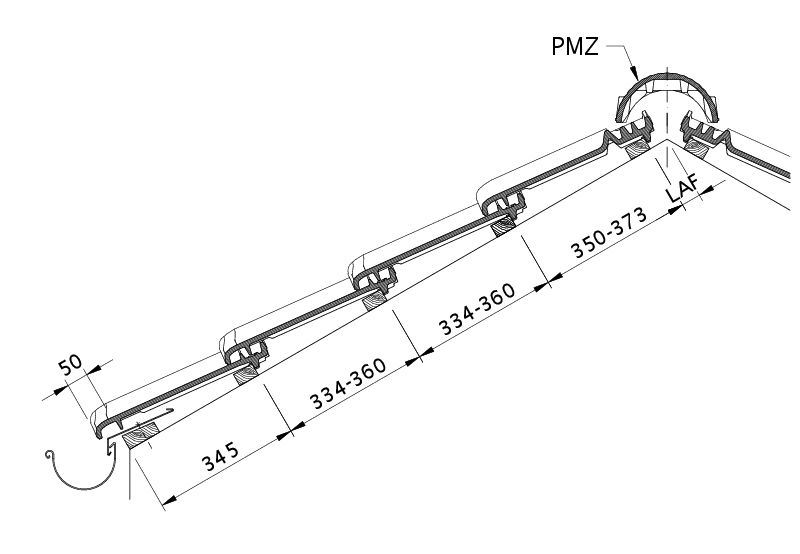

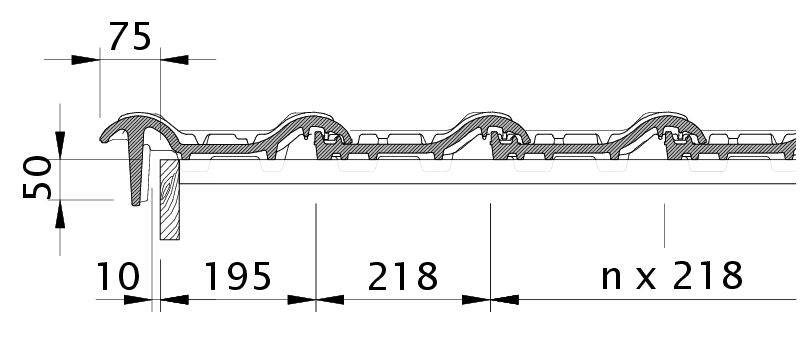

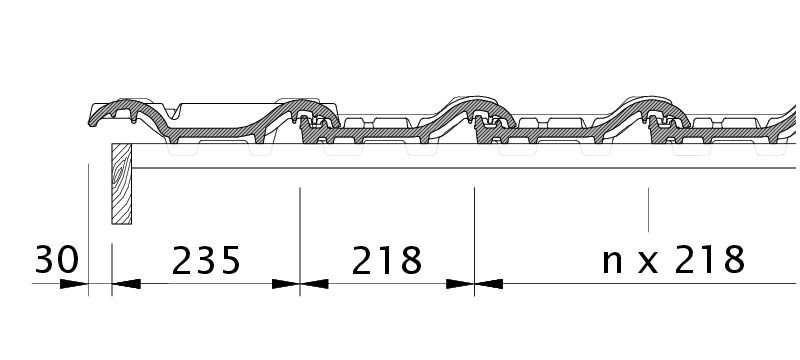

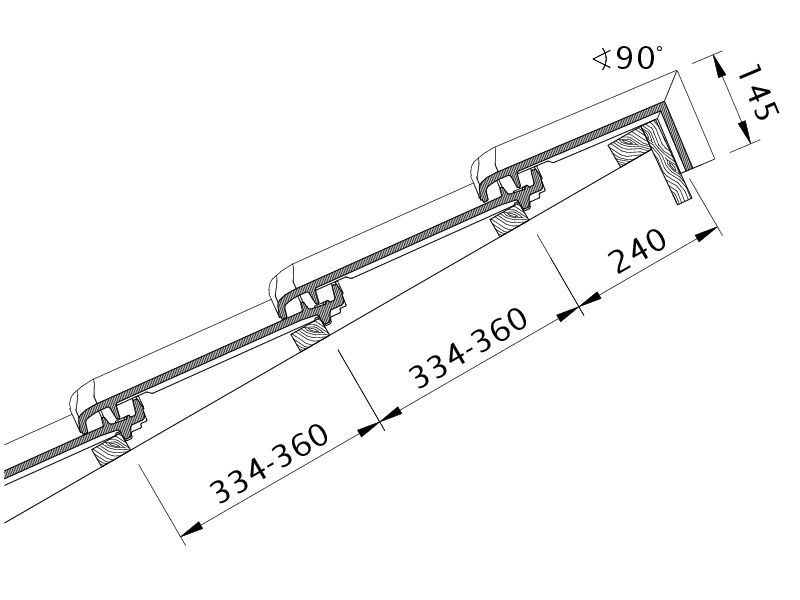

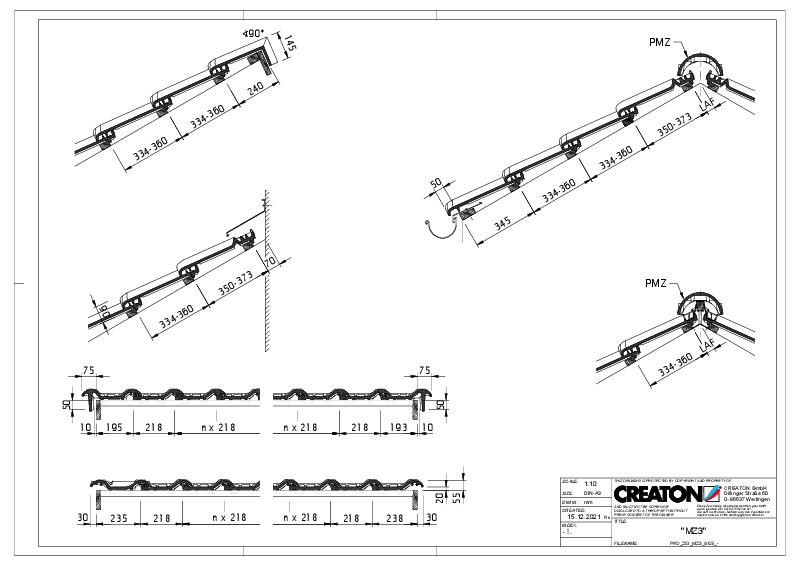

Технічні креслення

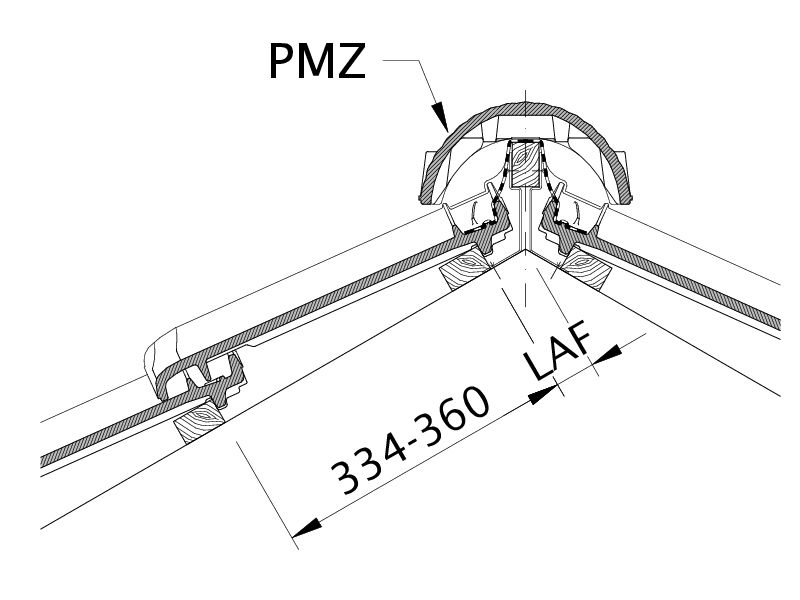

ЗНАЧЕННЯ LAF- / FLA

Значення LAF / FLA в мм для обрешітки (дахової) розміром 30x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°
PMZ 2.6 pcs/m	LAF	65	60	55	50	45	40	35	25	15	10
PMZ 2.6 pcs/m	FLA	125	120	115	105	100	95	95	90	90	85
Значення LAF / FLA в мм для обрешітки (дахової) розміром 40x60 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°
PMZ 2.6 pcs/m	LAF	65	60	55	45	40	35	30	15	5
PMZ 2.6 pcs/m	FLA	135	130	125	115	110	105	105	100	100
Значення LAF / FLA в мм для обрешітки (дахової) розміром 50x50 мм
Попит на гребеневу черепицю (приблизно)	DN	10°	15°	20°	25°	30°	35°	40°	45°
PMZ 2.6 pcs/m	LAF	60	55	50	40	35	25	20	5
PMZ 2.6 pcs/m	FLA	145	140	135	125	120	120	120	115

Пропозиція аксесуарів

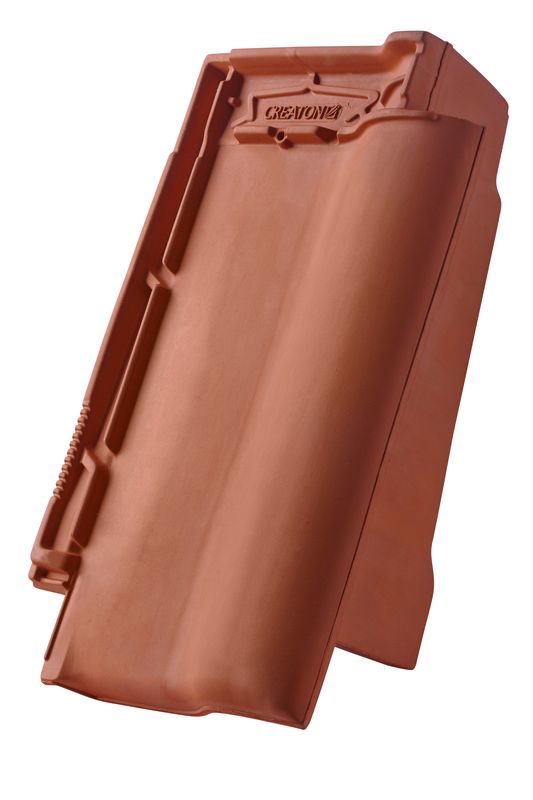

MZ3 NEU черепиця бічна права

MZ3 NEU черепиця бічна ліва

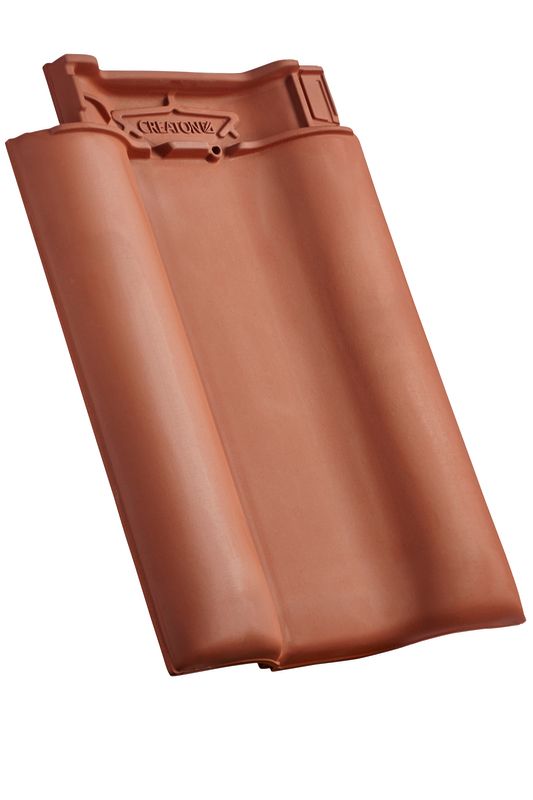

MZ3 NEU черепиця двохвильова

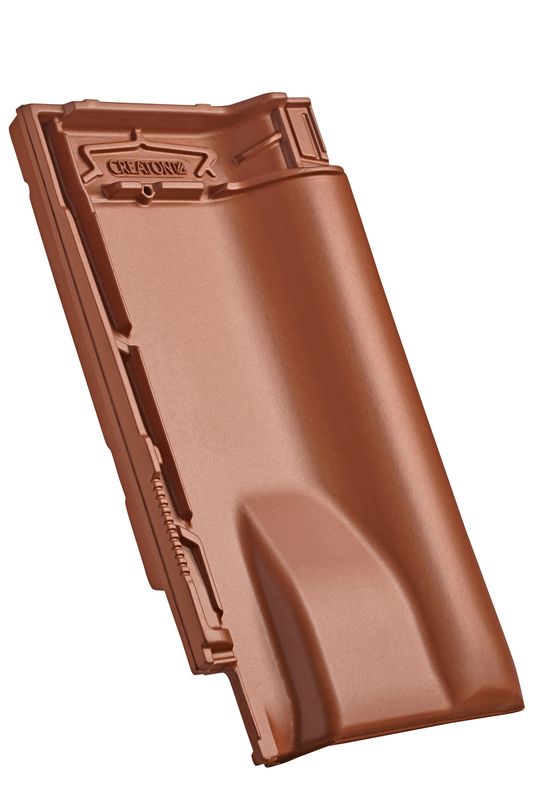

MZ3 NEU черепиця вентиляційна

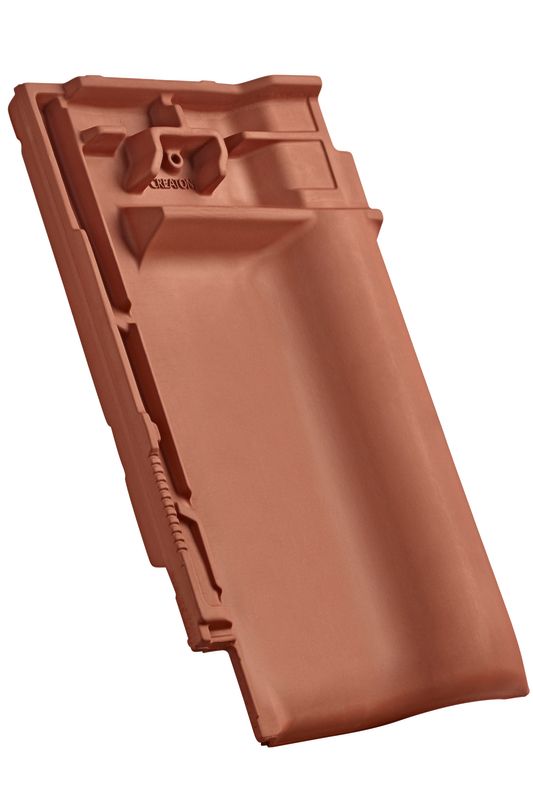

MZ3 NEU черепиця гребенева вентиляційна

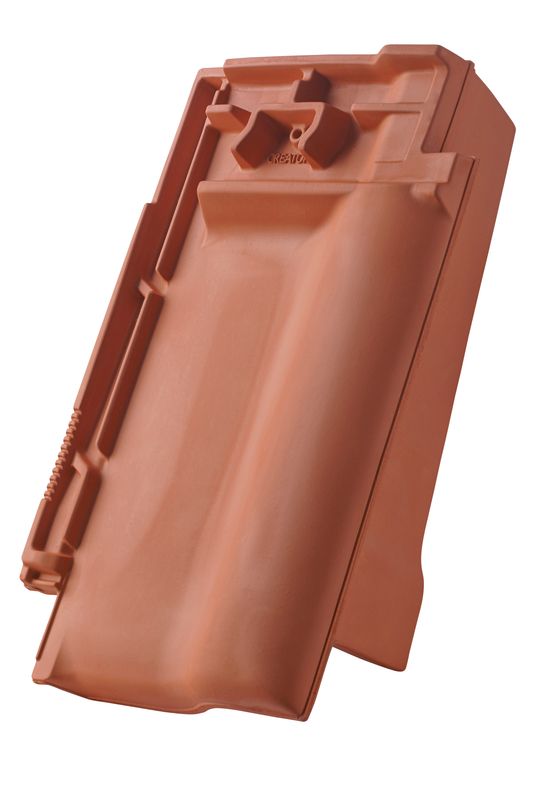

MZ3 NEU черепиця гребенева вентиляційна бічна права

MZ3 NEU черепиця гребенева вентиляційна бічна ліва

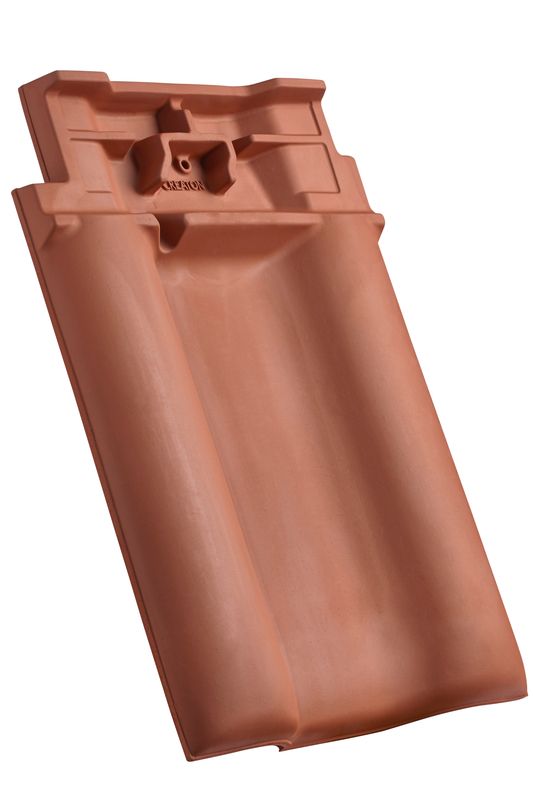

MZ3 NEU черепиця гребенева вентиляційна двохвильова

MZ3 NEU черепиця для односхилого даху штампована

MZ3 NEU черепиця для односхилого даху бічна права штампована

MZ3 NEU черепиця для односхилого даху бічна ліва штампована

MZ3 NEU черепиця для односхилого даху нестандартні розміри

MZ3 NEU черепиця для односхилого даху бічна права нестандартні розміри

MZ3 NEU черепиця для односхилого даху бічна ліва нестандартні розміри

MZ3 NEU черепиця мансардна/ламана нестандартні розміри

MZ3 NEU черепиця мансардна/ламана бічна права нестандартні розміри

MZ3 NEU черепиця мансардна/ламана бічна ліва нестандартні розміри

Вентиляційні каміни та наскрізна черепиця

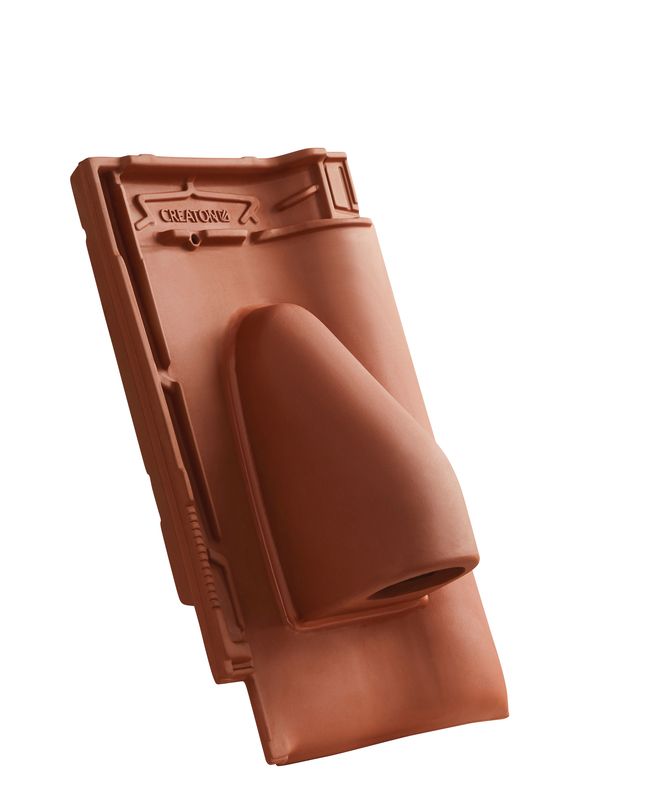

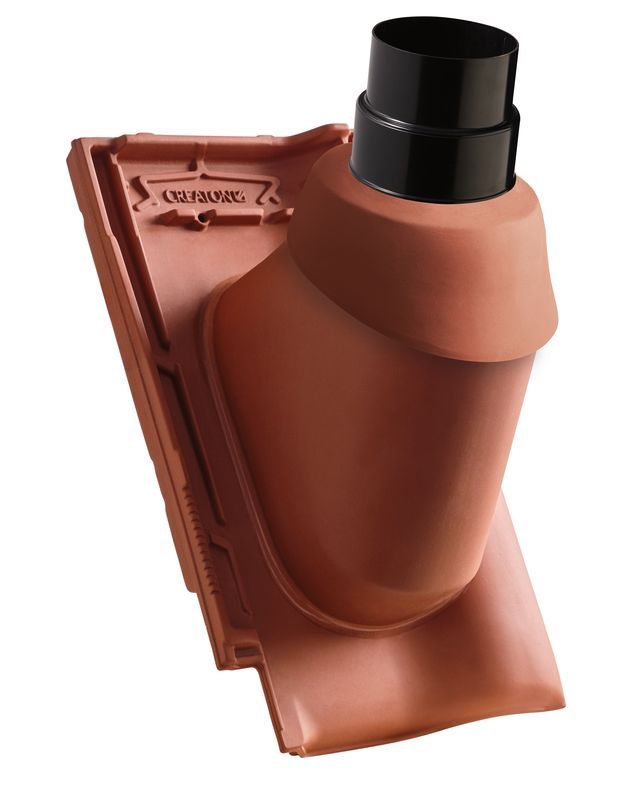

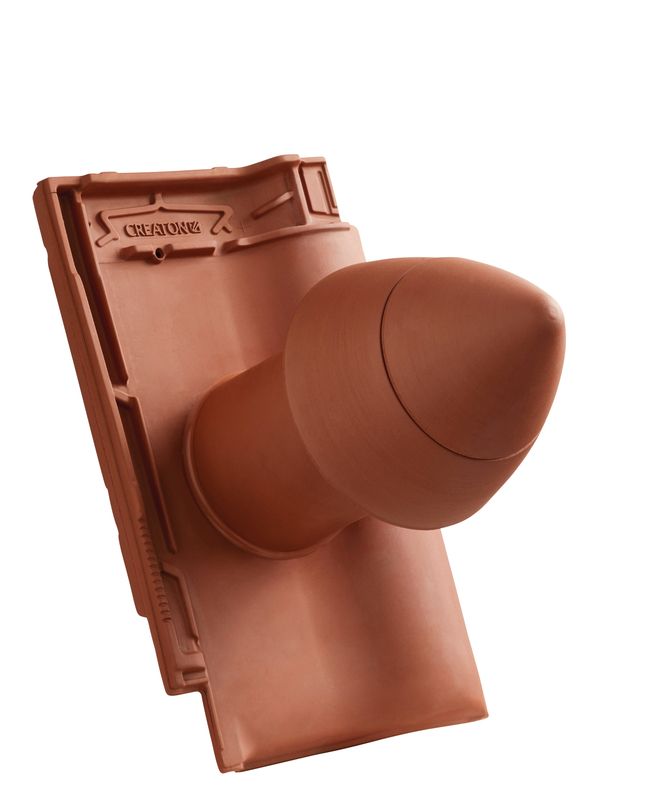

MZ3 NEU SIGNUM керамічний камін витяжний для сантехнічної установки DN 100 мм з кришкою, що відкручується, з шланговим з'єднанням (з адаптером)

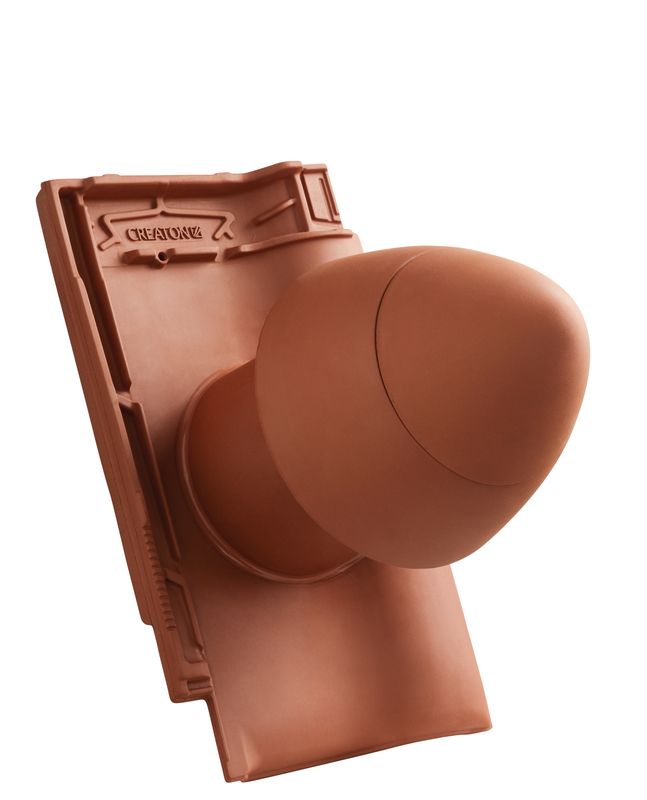

MZ3 NEU SIGNUM керамічний камін витяжний для сантехнічної установки DN 125 мм зі знімною кришкою,з шланговим з'єднанням (з адаптером)

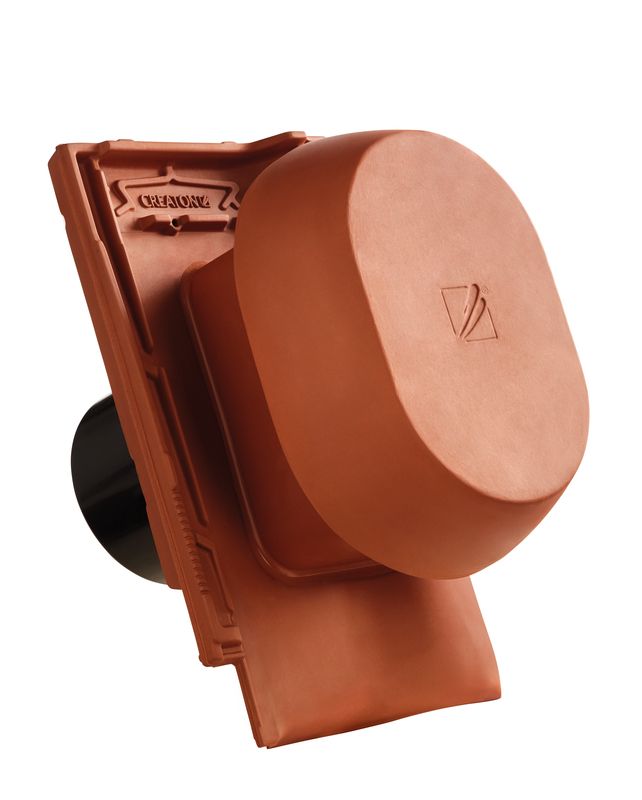

MZ3 NEU SIGNUM керамічний камін вентиляційний DN 150/160 мм з адаптером

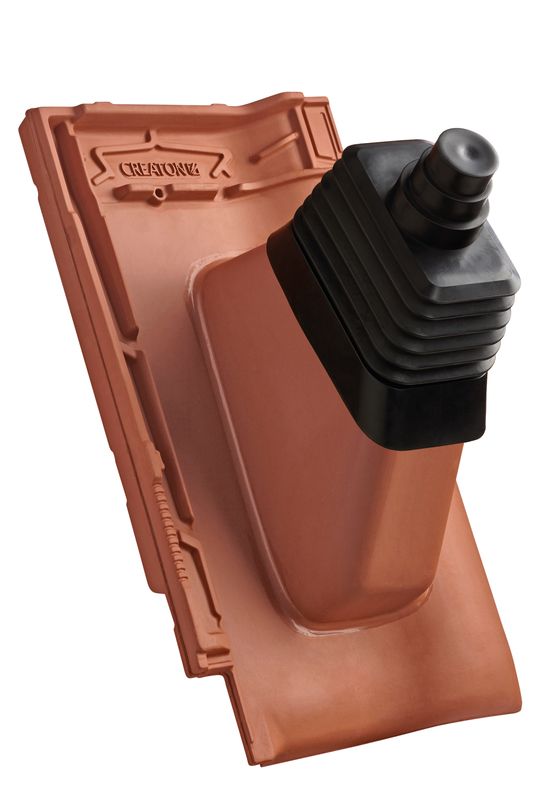

MZ3 NEU черепиця антенна

MZ3 NEU наскрізна черепиця для системи сонячних батарей

MZ3 NEU наскрізна черепиця для газових димоходів NW 110

Універсальний гнучкий шланг DN 150/160

Універсальний гнучкий шланг DN 200

Універсальний адаптер NW 13,5

Універсальний адаптер NW 20

Універсальний гнучкий шланг DN 150/160

Металеві аксесуари

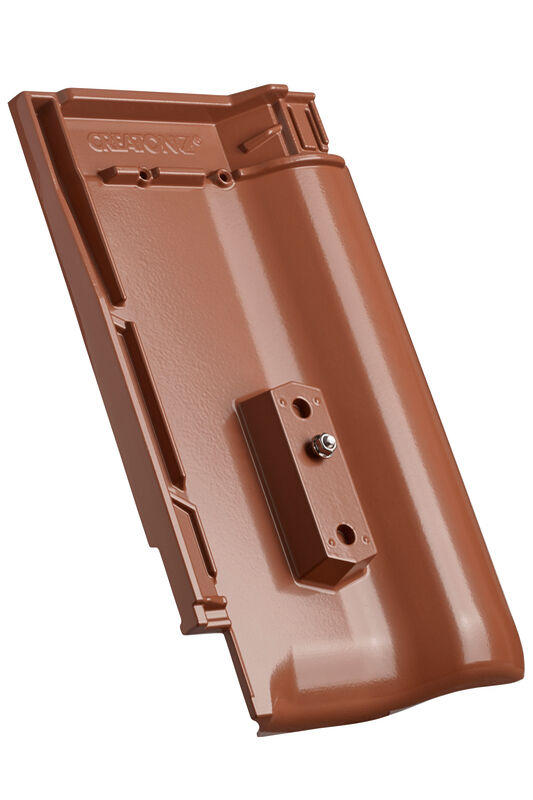

MZ3 NEU черепиця основна алюмінієва

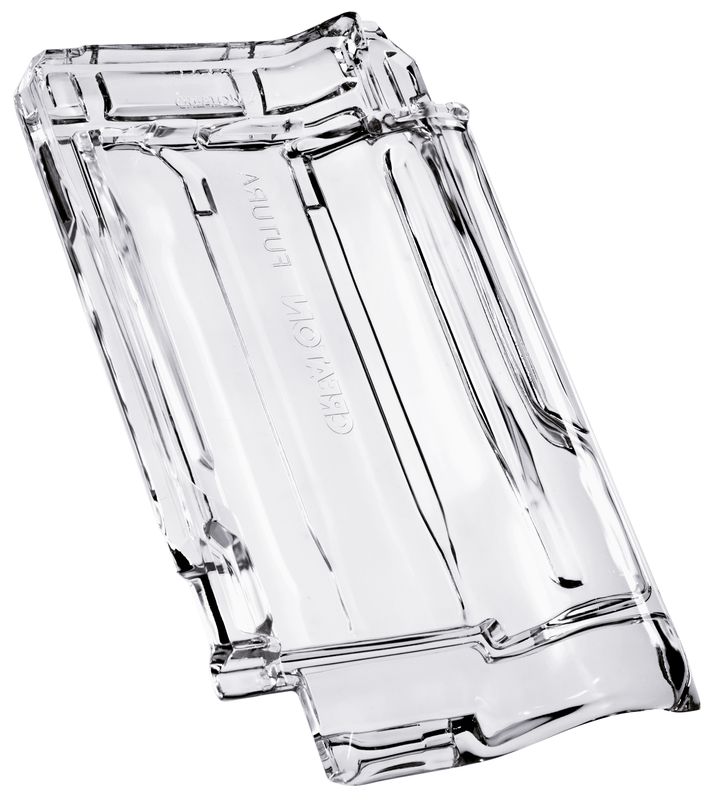

MZ3 NEU прозора черепиця (акрилова)

Скоба зливова підвісна цинково-алюмінієва лата 30/50 (MEL, VIS)

Скоба зливова підвісна цинково-алюмінієва лата 40/60 (MEL) та лата 40/50 (BAL, PRE)

Скоба зливова підвісна цинково-алюмінієва лата 40/50 (HER, MZ3, ELE, RAP, MEL)

Скоба зливова забивна цинково-алюмінієва лата універсальна (SIN)

Скоба гребеневої черепиці PDZ (універсальна кріпильна скоба для черепиці для односхилого даху)

Тримач для системи сонячних батарей

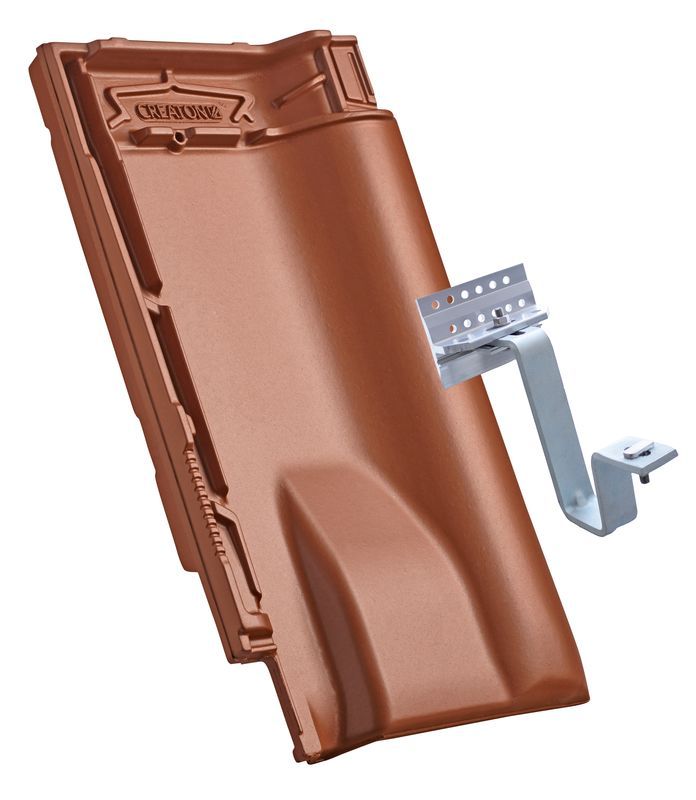

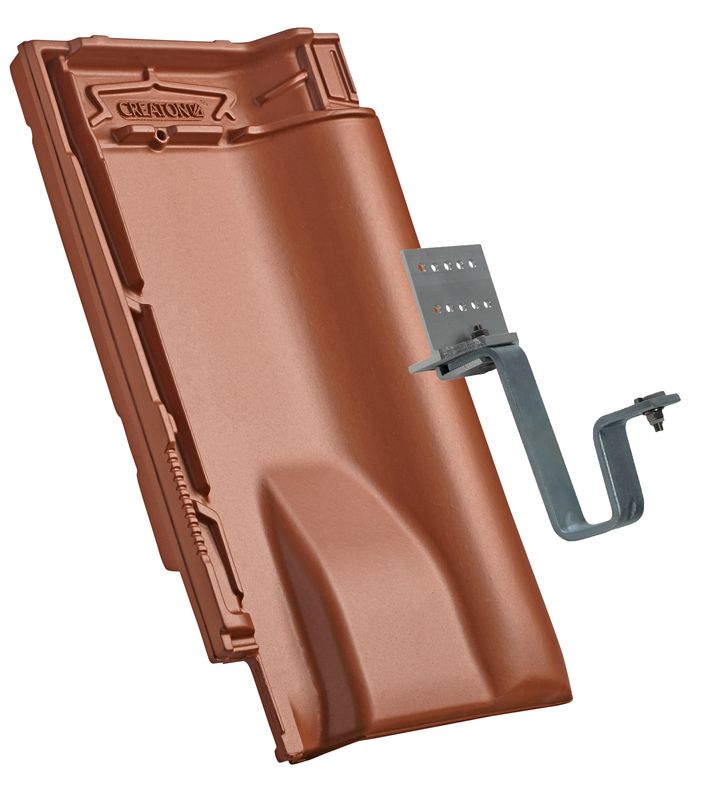

MZ3 тримач для системи сонячних батарей 30-і роки

MZ3 тримач для системи сонячних батарей 40-і роки

Сходинка сажотруса

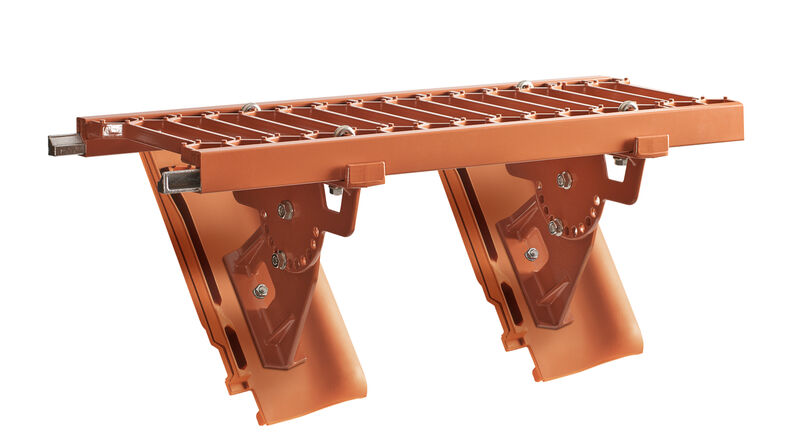

Місток вздовж гребеня даху короткий

Місток вздовж гребеня даху довгий

Тримач для дерев'яного бруса

Універсальні заглушки для запобігання зсуву снігу

Дахова драбина

Тримач для монтажу драбини

Тримач для дерев'яного бруса

MAG шип снігозатримуючий

Алюмінієва платформа 150 ч 25 см

Тримач для дерев'яного бруса

Муфта для снігозатримуючої труби Ø 32 мм

Стрічка універсальна обробна (димохідна) 300 мм (CREPFORM Plus)

Стрічка універсальна обробна (димохідна) 450 мм (CREPFORM Plus)

Universal aluminium flashing tape 300 mm (CREAFLEX ALU)

Universal aluminium flashing tape 450 mm (CREAFLEX ALU)

Гребінь звису

Металевий люк на даху 45 х 55 см із загартованим захисним склом

Люк на даху з теплоізоляцією 55 х 78 см

Щогла для телевізора та антени оцинкована або кольору черепиці

Акрилова фарба 250 мл

Гребенева черепиця

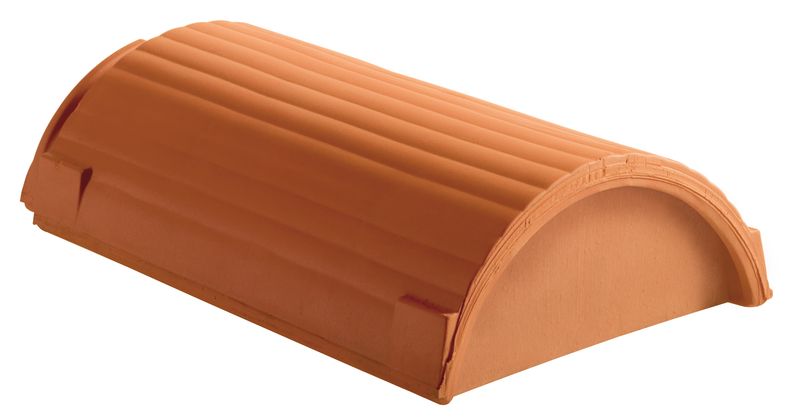

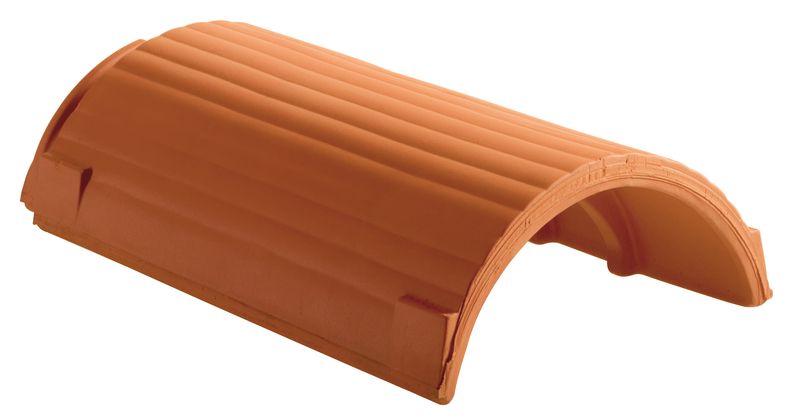

GOG черепиця гребенева PMZ

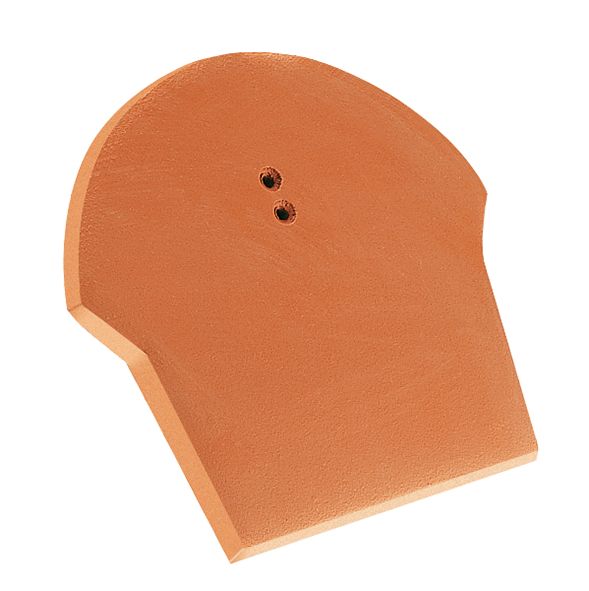

GOG заглушка гребеневої черепиці початкова та кінцева керамічна PMZ

GOG заглушка системна початкова та кінцева керамічна PMZ

GOG гребенева черепиця початкова керамічна PMZ

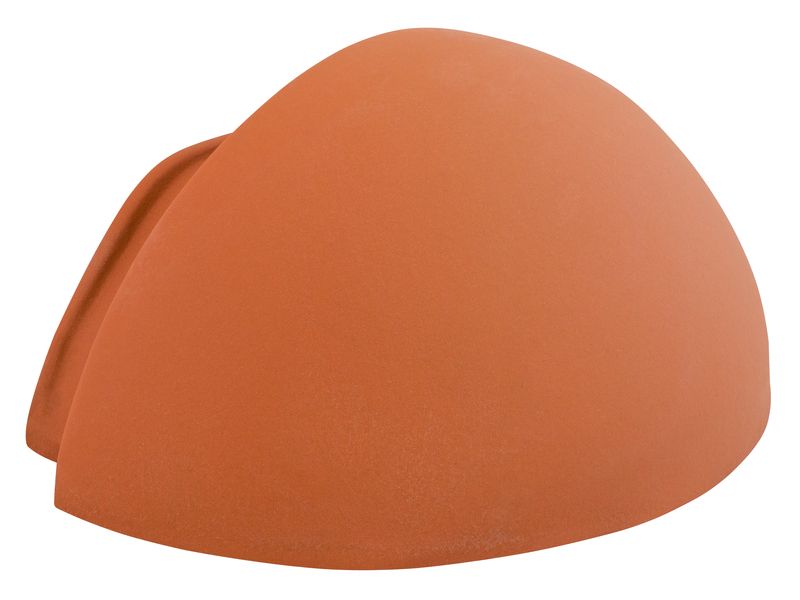

GOG гребенева черепиця початкова керамічна закруглена PMZ

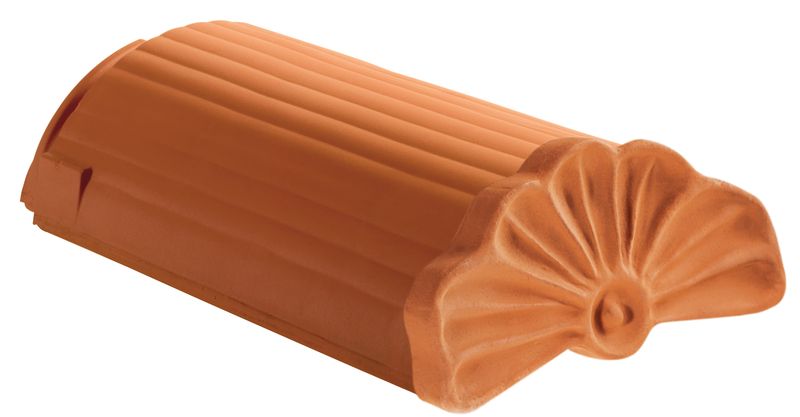

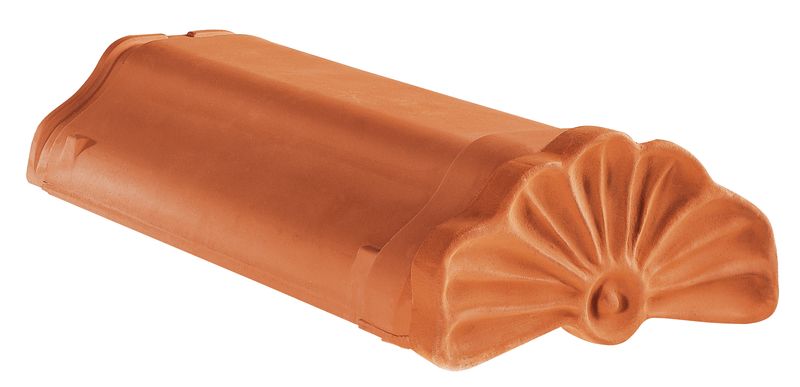

GOG гребенева черепиця початкова декоративна з мушлею PMZ

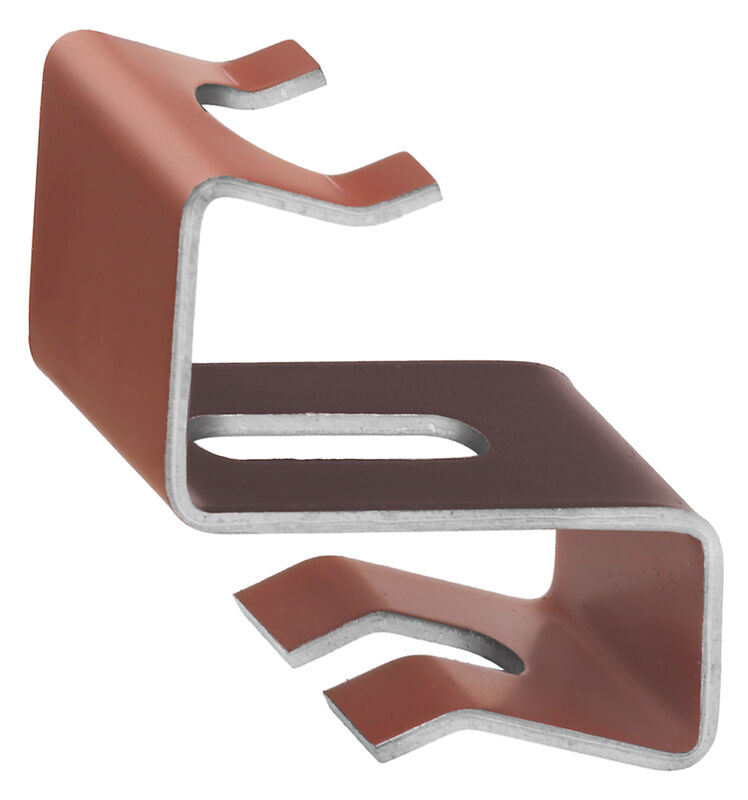

Скоба гребеневої черепиці алюмінієва PMZ

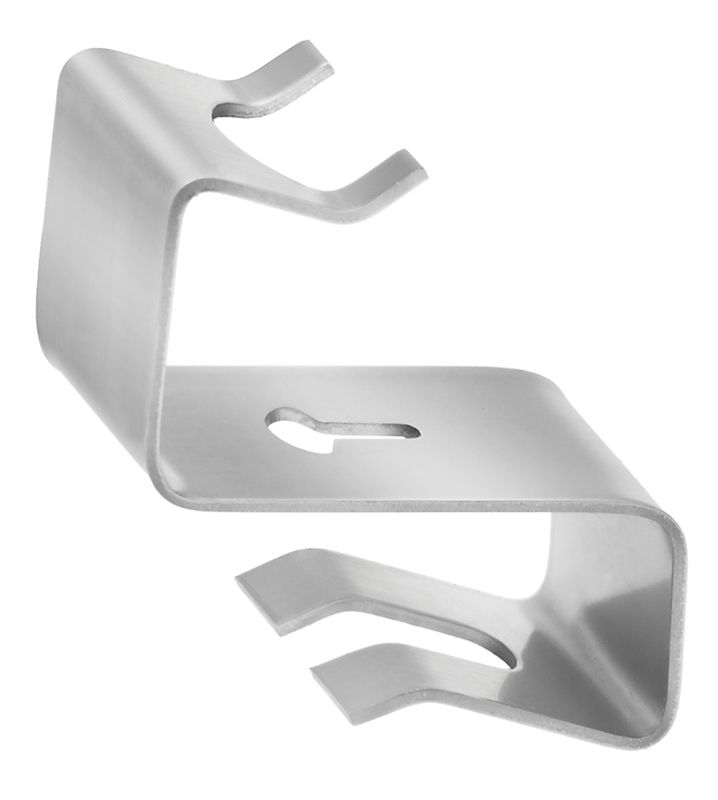

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PMZ

FIRSTFIX дріт монтажний G10

FIRSTFIX комплект затискний G10

Стрічка гребенева 220 мм (CREAROLL ALU)

Стрічка гребенева 300 мм (CREAROLL ALU)

Стрічка гребенева 220 мм (CREAROLL PP)

Стрічка гребенева 310 мм (CREAROLL PP)

Стрічка гребенева 390 мм (CREAROLL PP)

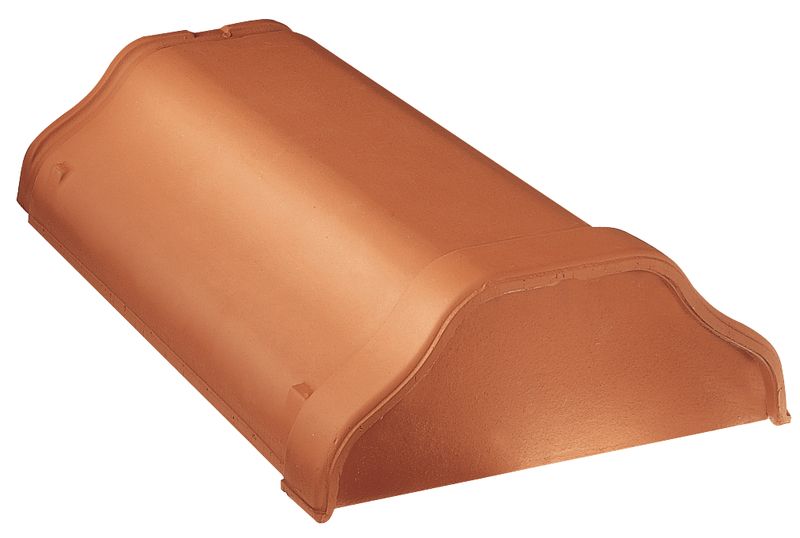

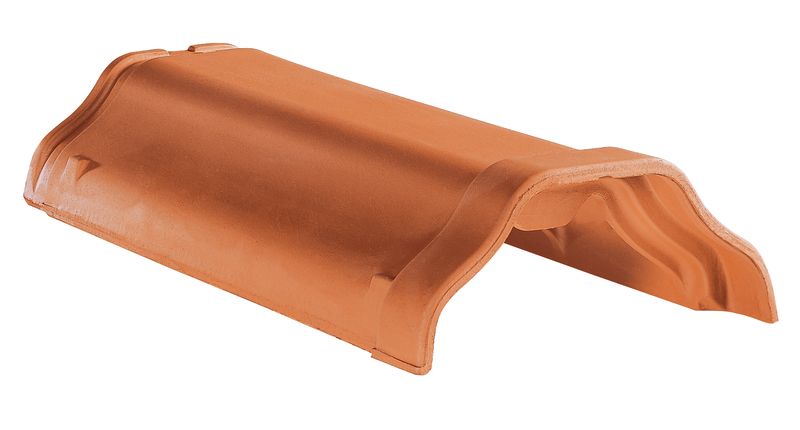

GOG черепиця гребенева PR

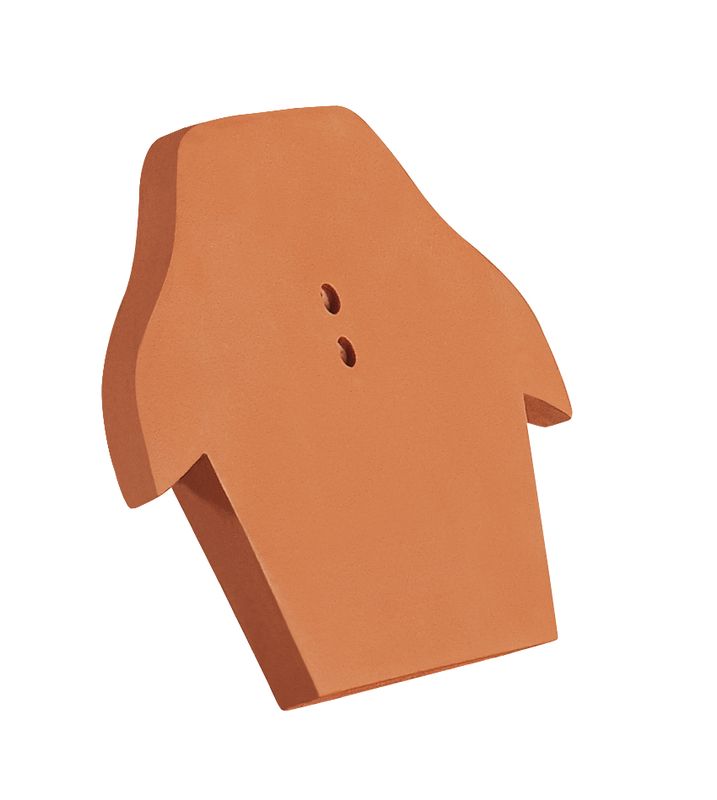

GOG заглушка гребеневої черепиці початкова та кінцева керамічна PR

GOG заглушка системна початкова та кінцева керамічна PR

GOG гребенева черепиця початкова керамічна PR

Скоба гребеневої черепиці алюмінієва PR

FIRSTFIX скоба гребеневої черепиці з нержавіючої сталі PR

GOG трійник PF

GOG хрестовина PF

Файли для скачування

Брошури та документи
Прайс-лист на продукцію CREATON - польська версія
CAD

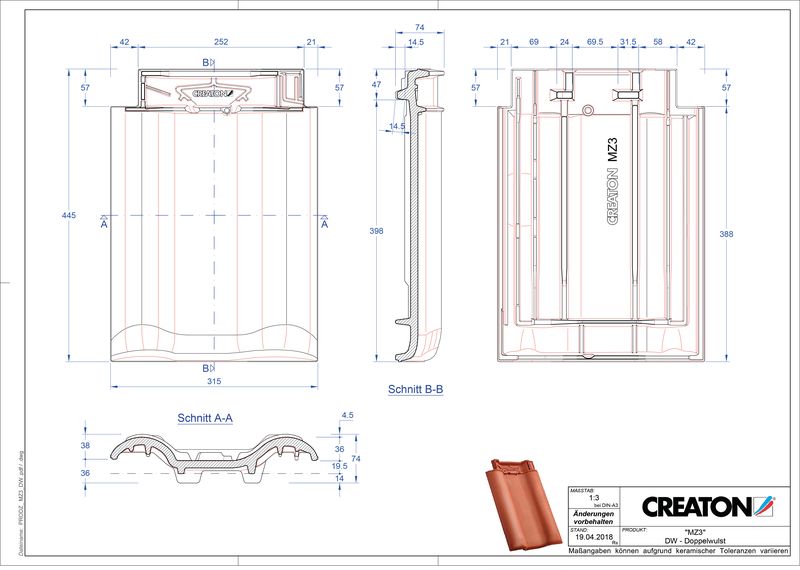

CAD файл черепиці MZ3 NEU двохвильова черепиця DWZ
pdf | 231 kB
dwg | 251 kB
jpeg | 80 kB

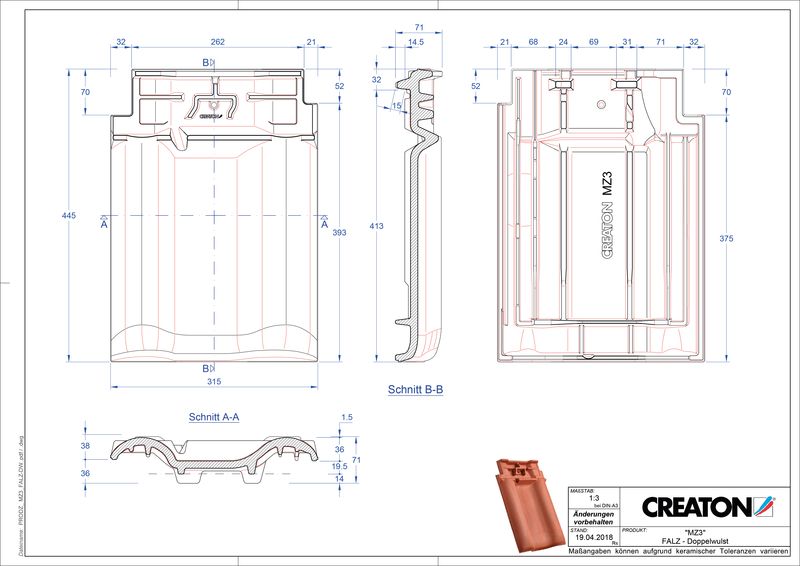

CAD файл черепиці MZ3 NEU двохвильова черепиця гребенева вентиляційна FALDWZ
pdf | 230 kB
dwg | 217 kB
jpeg | 83 kB

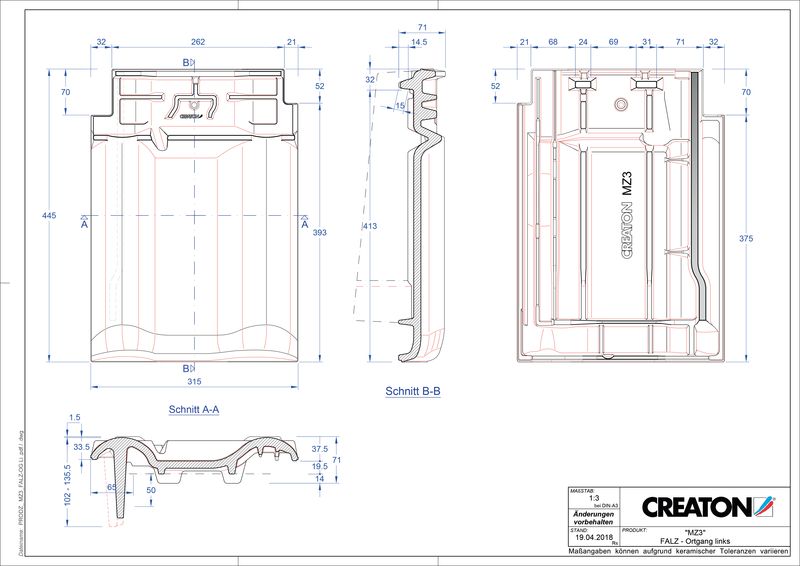

CAD файл черепиці MZ3 NEU черепиця гребенева вентиляційна бічна ліва FALOGL
pdf | 224 kB
dwg | 274 kB
jpeg | 83 kB

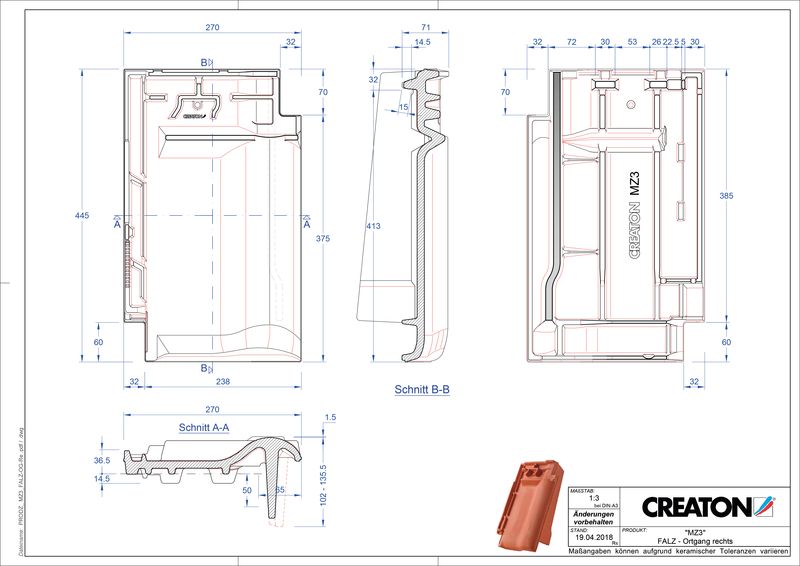

CAD файл черепиці MZ3 NEU черепиця гребенева вентиляційна бічна права FALOGR
pdf | 244 kB
dwg | 252 kB
jpeg | 82 kB

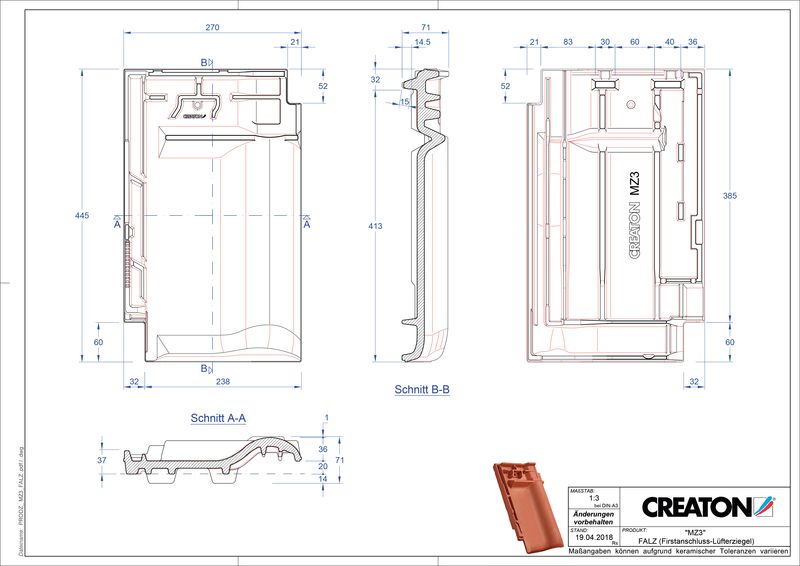

CAD файл черепиці MZ3 NEU черепиця гребенева вентиляційна FALZ
pdf | 237 kB
dwg | 248 kB
jpeg | 79 kB

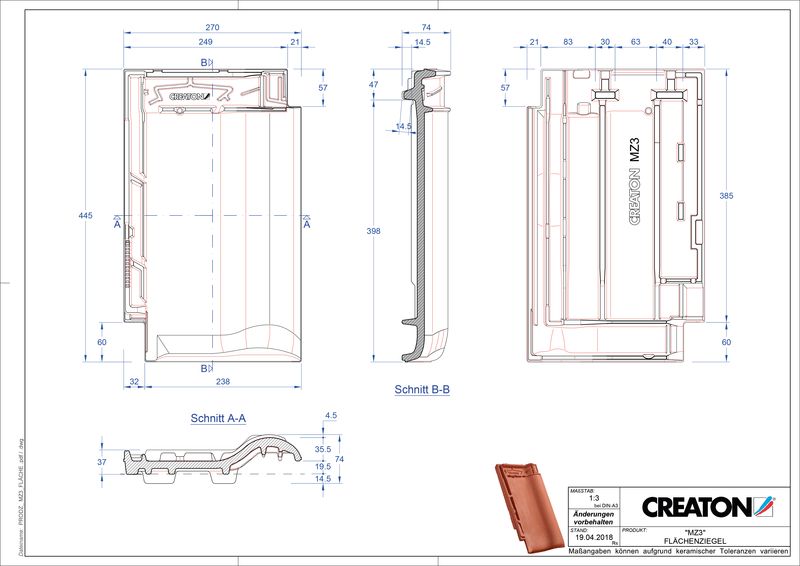

CAD файл черепиці MZ3 NEU покрівельна черепиця FLA
pdf | 246 kB
dwg | 287 kB
jpeg | 78 kB

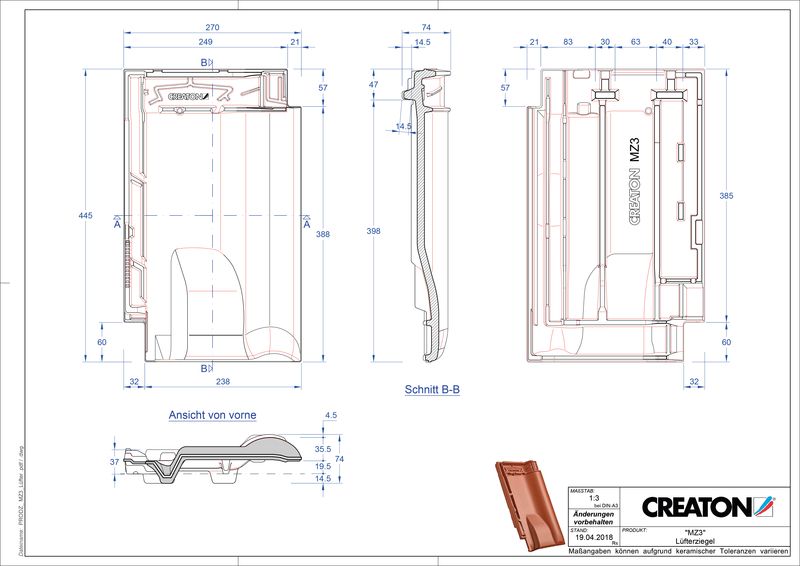

CAD файл черепиці MZ3 NEU вентиляційна черепиця LUEFTZ
pdf | 250 kB
dwg | 249 kB
jpeg | 80 kB

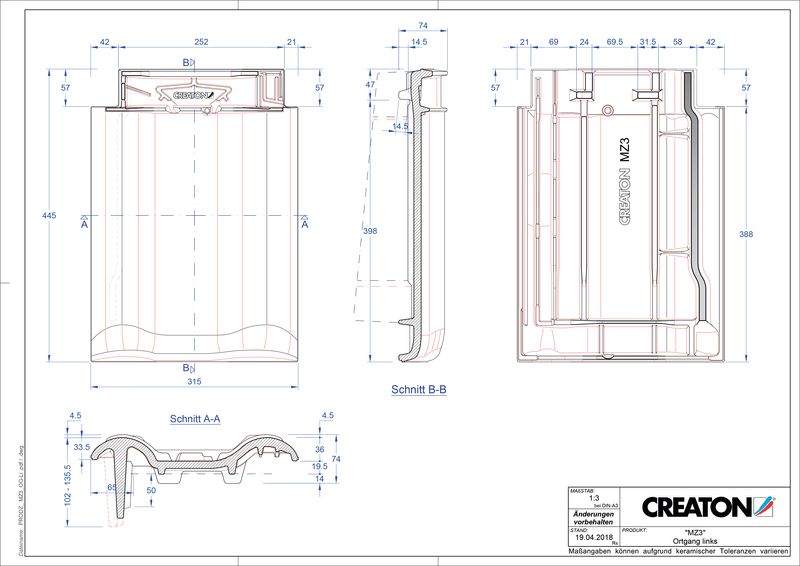

CAD файл черепиці MZ3 NEU черепиця бічна ліва OGL
pdf | 230 kB
dwg | 257 kB
jpeg | 81 kB

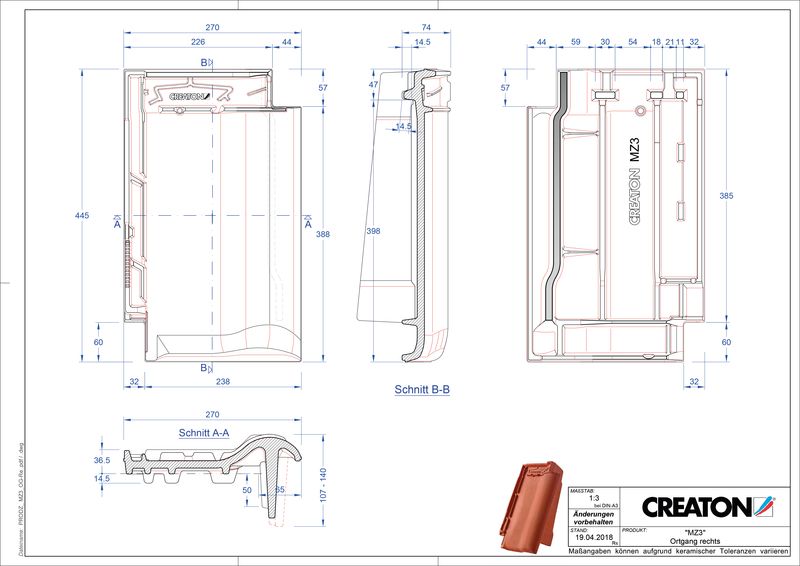

CAD файл черепиці MZ3 NEU черепиця бічна права OGR
pdf | 247 kB
dwg | 256 kB
jpeg | 80 kB

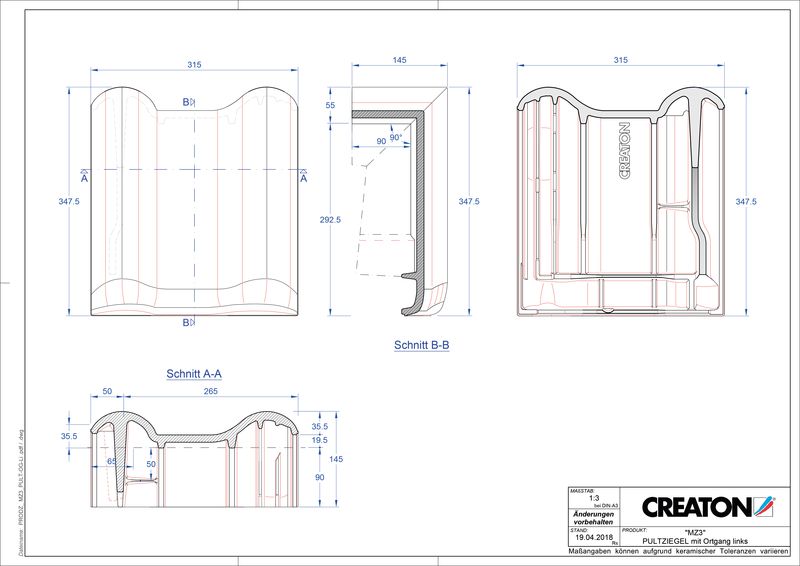

CAD файл черепиці MZ3 NEU черепиця бічна ліва для односхилого даху PULTOGL
pdf | 213 kB
dwg | 204 kB
jpeg | 73 kB

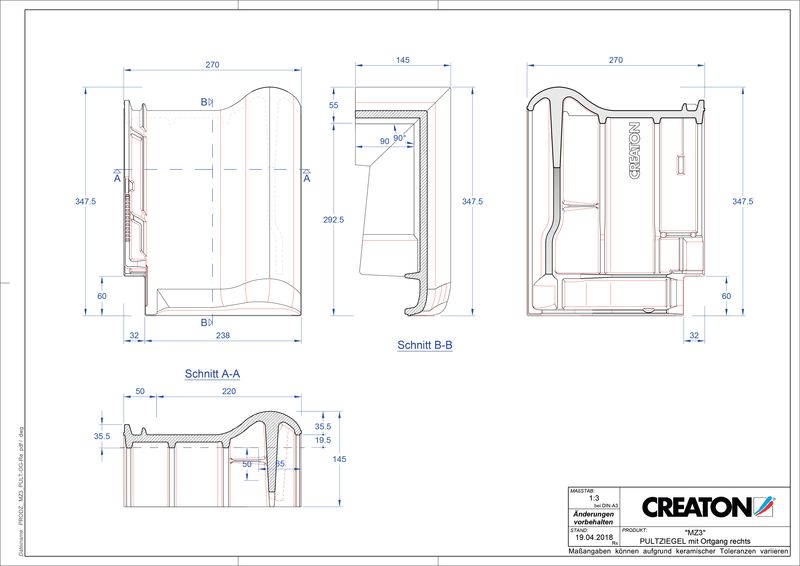

CAD файл черепиці MZ3 NEU черепиця бічна права для односхилого даху PULTOGR
pdf | 215 kB
dwg | 217 kB
jpeg | 71 kB

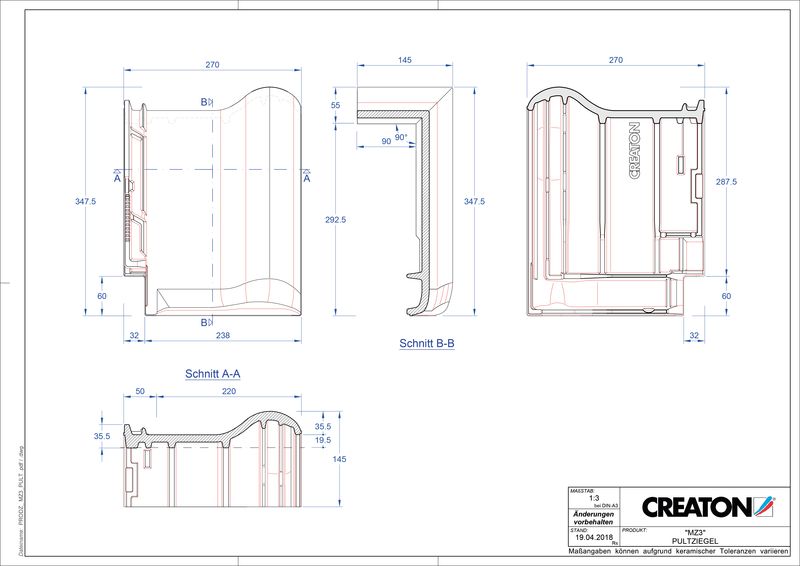

CAD файл черепиці MZ3 NEU черепиця для односхилого даху PULT
pdf | 211 kB
dwg | 216 kB
jpeg | 70 kB

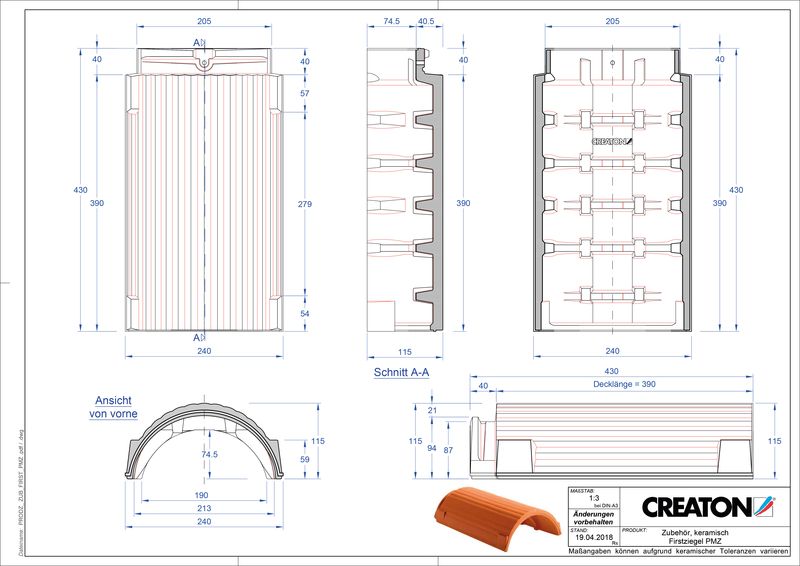

CAD файл продукту - пропозиція аксесуарів для FIRST FIRST-PMZ
pdf | 224 kB
jpeg | 89 kB

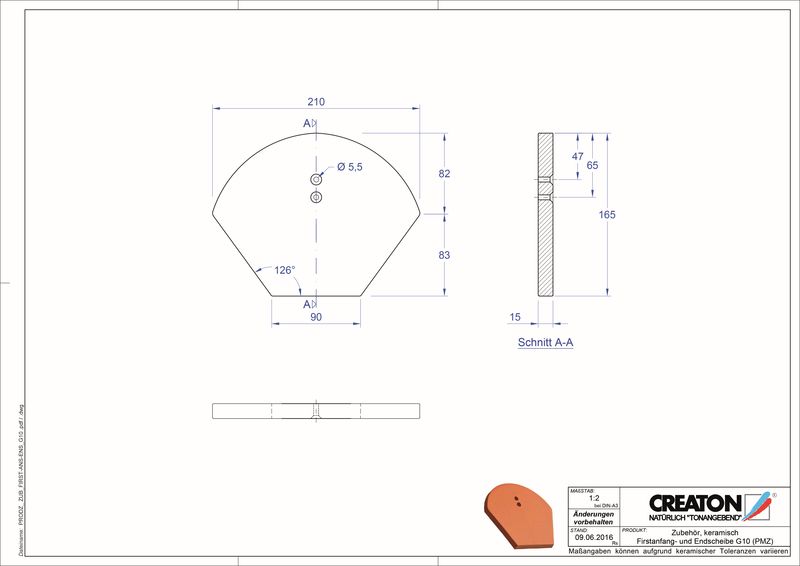

CAD файл продукту - пропозиція аксесуарів для FIRST FIRSTAESCH-G10-PMZ
pdf | 186 kB
dwg | 129 kB
jpeg | 35 kB

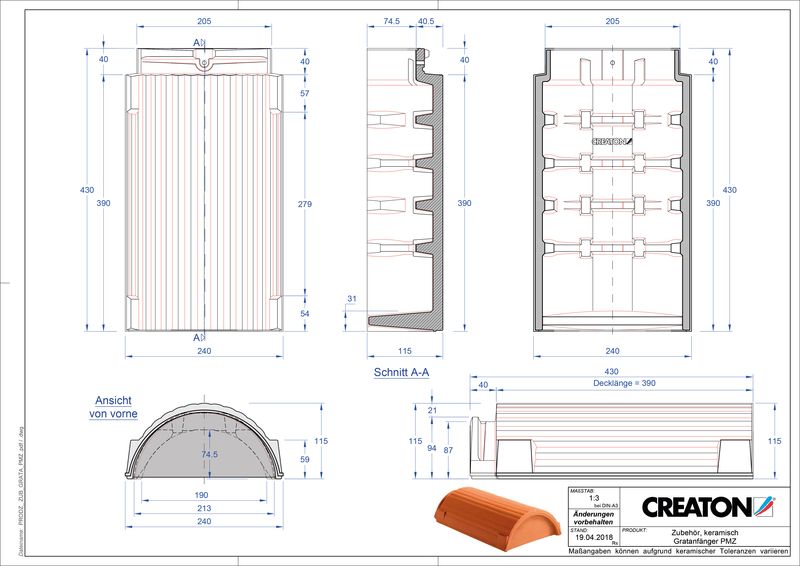

CAD файл продукту - пропозиція аксесуарів для FIRST GRATA-PMZ
pdf | 226 kB
jpeg | 89 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
