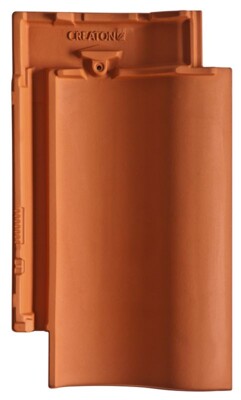

MELODIE

Перевірені рішення з Півночі.

  • Водонепроникний внутрішній шар і можливість укладання на плоскі дахи зі схилом до 10°
  • Висока гнучкість і зручність укладання завдяки великому діапазону перекриття у 35 мм
  • Приємна на дотик поверхня і легкість (плитка важить лише 3,2 кг)
  • Передова технологія шпунтування забезпечує надійний захист від проникнення дощової води та її оптимальне відведення

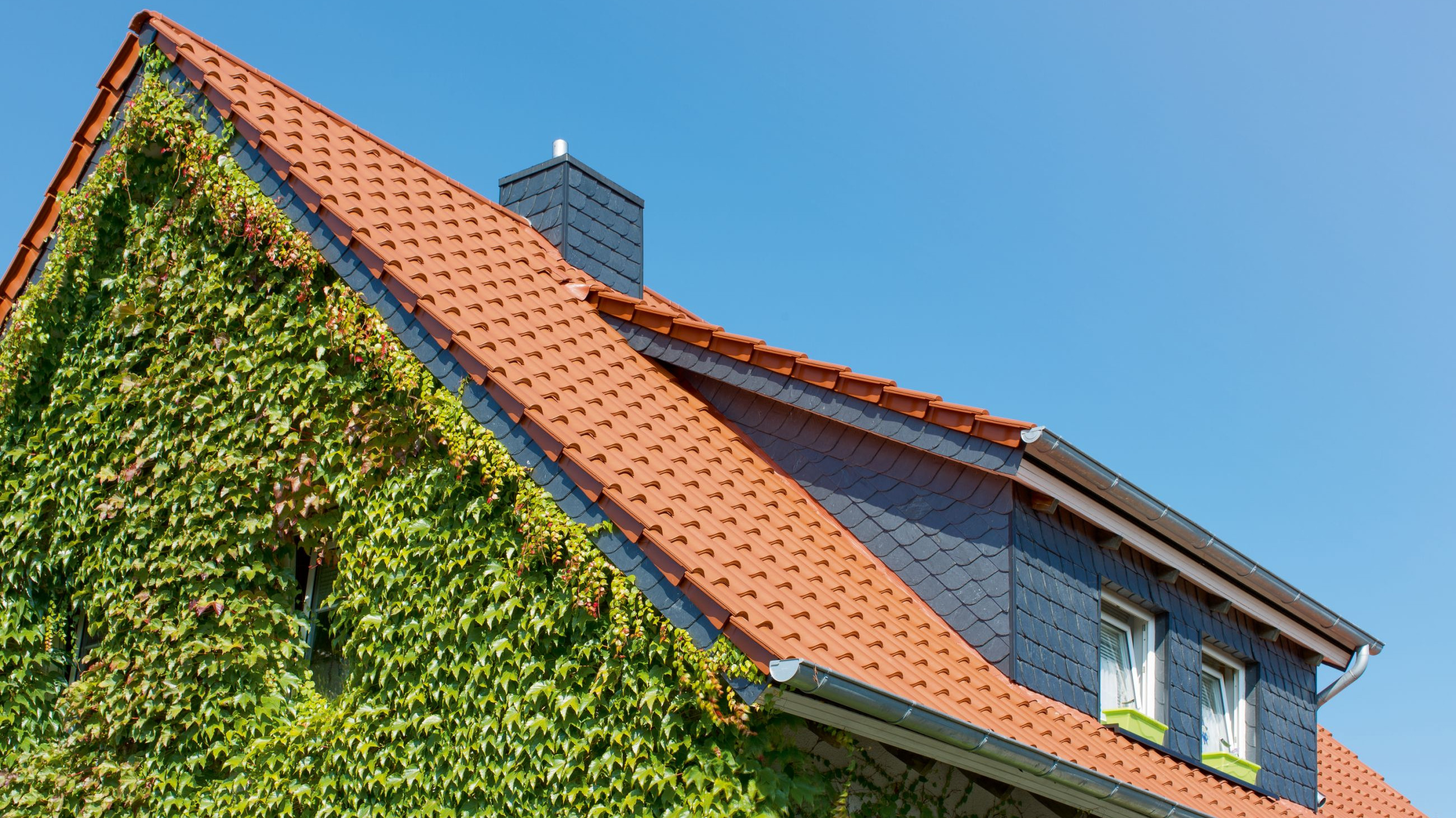

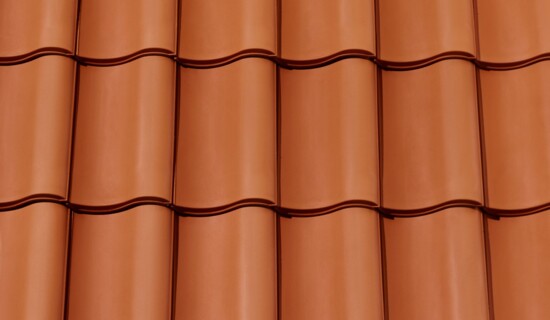

Натуральний червоний
Натуральний червоний
NUANCE Мідна ангобована
NUANCE Мідна ангобована
NUANCE Кольору сланцю ангобована
NUANCE Кольору сланцю ангобована
NUANCE Антрацитовий ангобований
NUANCE Антрацитовий ангобований
FINESSE Чорна глазурована
FINESSE Чорна глазурована

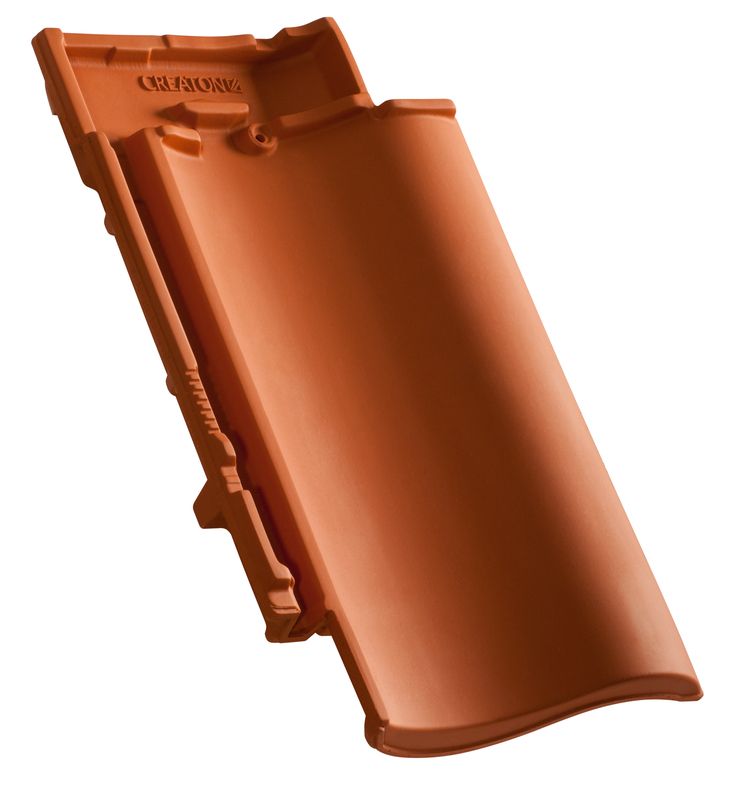

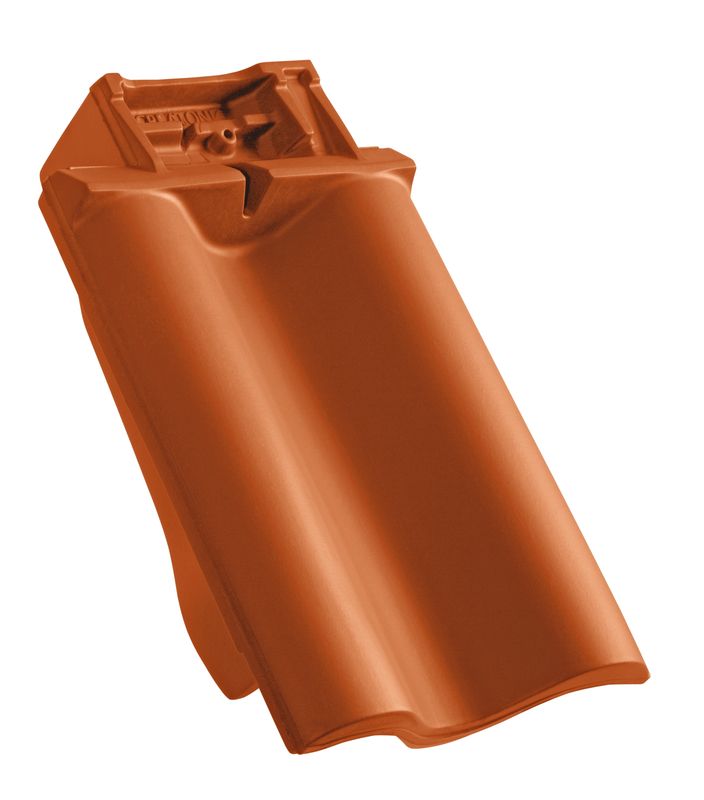

MELODIE® - універсальна черепиця в найкращому стилі. Це дивовижне поєднання якості та надзвичайної гнучкості в продукті невеликої ваги. Ідеальна конструкція замків забезпечує оптимальне покриття покрівлі при збереженні максимальної відстані зсуву. Це рішення гарантує чудову стійкість до проникнення дощу, а також витривалість у надзвичайно несприятливих погодних умовах. Завдяки малій вазі одиниці, усього 3,2 кг, черепицю MELODIE легко встановлювати, що дозволяє прискорити та спростити покрівельні роботи.

Відома століттями, голландська черепиця отримала нове обличчя завдяки ідеальній відповідності MELODIE до історичних і традиційних дахів Північної Європи. У той час як SINFONIE, популярна старша сестра черепиці MELODIE, відрізняється розмірами та параметрами, що уможливлюють її швидке встановлення, ця пропозиція в асортименті жолобкової черепиці являє абсолютно новий вимір - надзвичайне поєднання найвищої якості та унікальної гнучкості, уміщених у дуже малу вагу.

Technical data

Величина (прибл.)255 x 440 mm

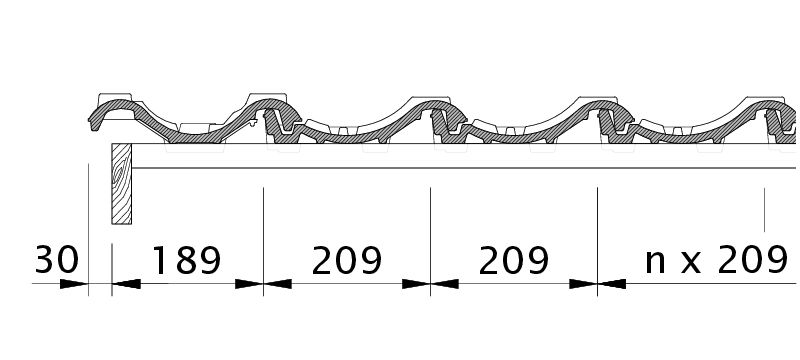

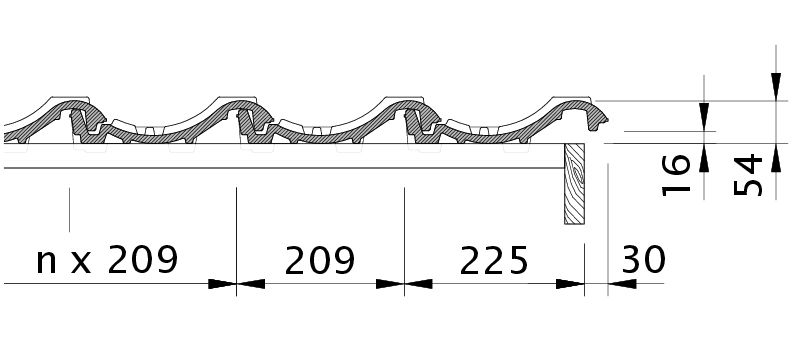

Ширина покриття в кількості (прибл.)209 mm
Ширина покриття макс. (прибл.)210 mm
Ширина покриття мін. (прибл.)208 mm

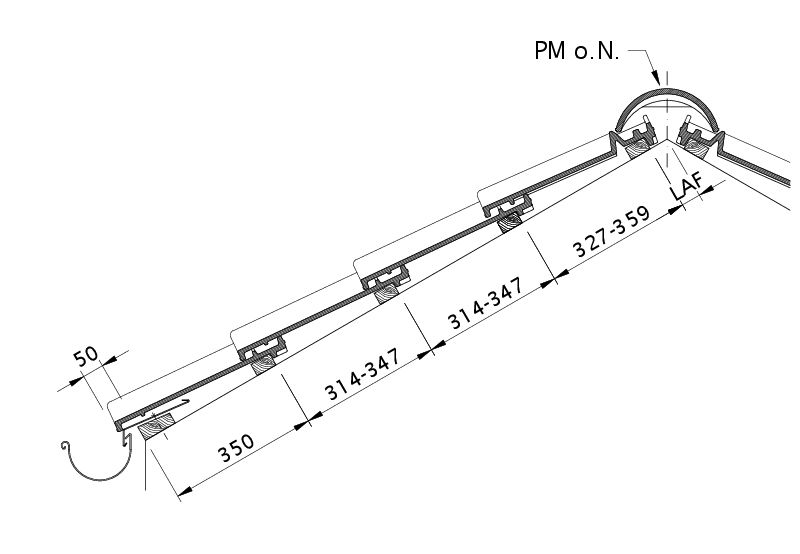

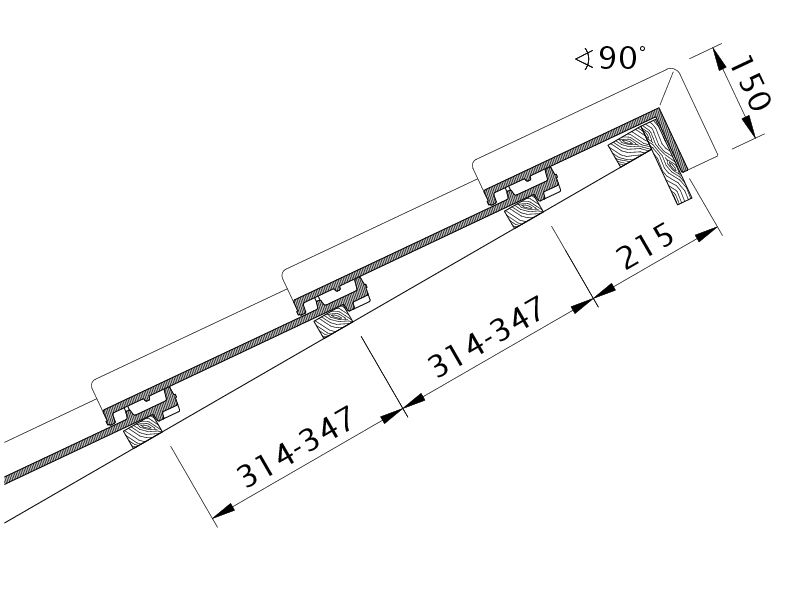

Відстань між латами в кількості (прибл.)330 mm
Відстань між латами макс. (прибл.)347 mm
Відстань між латами мін. (прибл.)314 mm
Попит на черепицю в кількості (прибл.)14.5 pcs/m²
Попит на черепицю макс. (прибл.)15.3 pcs/m²
Попит на черепицю мін. (прибл.)13.7 pcs/m²
Вага на м² (прибл.)47.9 kg/m²
Вага на піддон (прибл.)819 kg
Вага на штуку (прибл.)3.3 kg/piece
Шт./піддон240 piece
Штука на мінімальну упаковку6 piece

Applications

Valid for Germany
Нахил даху DUO extra (D)≥ 14 °
Нахил даху QUATTRO longlife extra (D)≥ 10 °
Нахил даху TRIO extra (D)≥ 12 °
Нахил даху DUO longlife ND extra (D)≥ 12 °
Valid for Austria
Нахил даху DUO longlife ND extra (A)≥ 17 °
Нахил даху DUO extra (A)≥ 17 °
Нахил даху QUATTRO longlife extra (A)≥ 15 °
Нахил даху TRIO extra (A)≥ 17 °

Technical informations

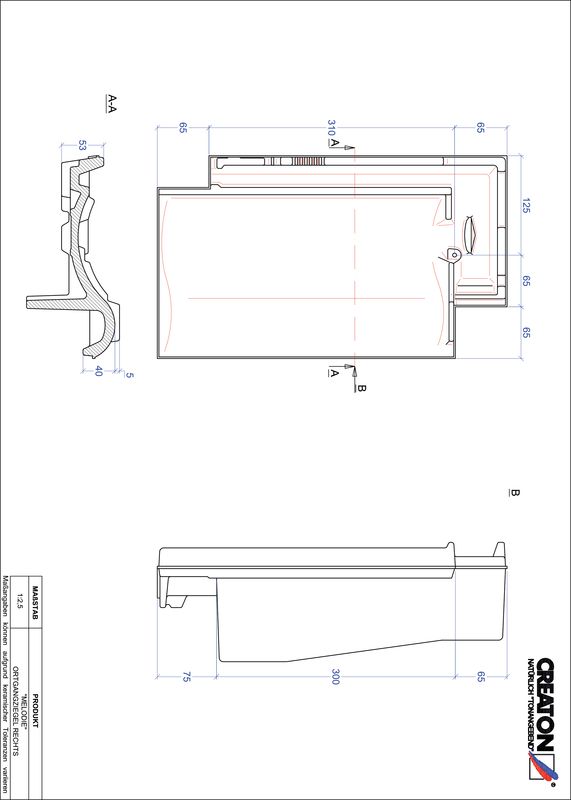

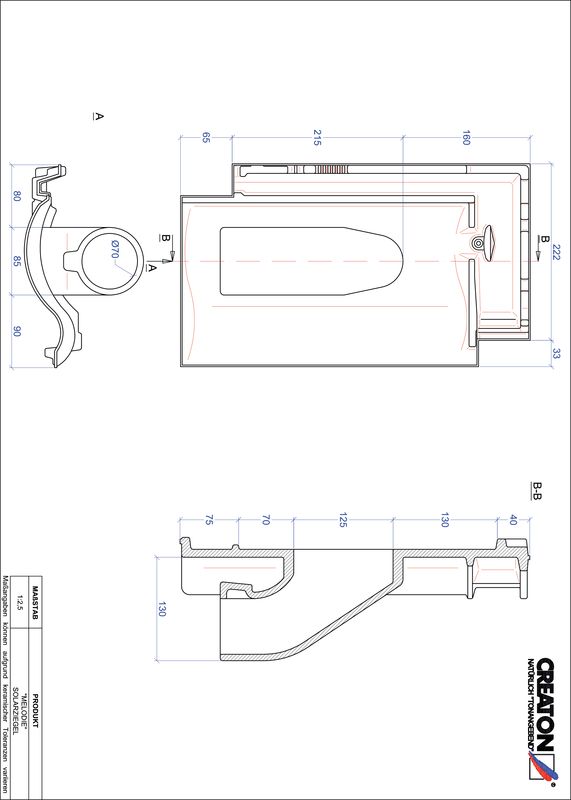

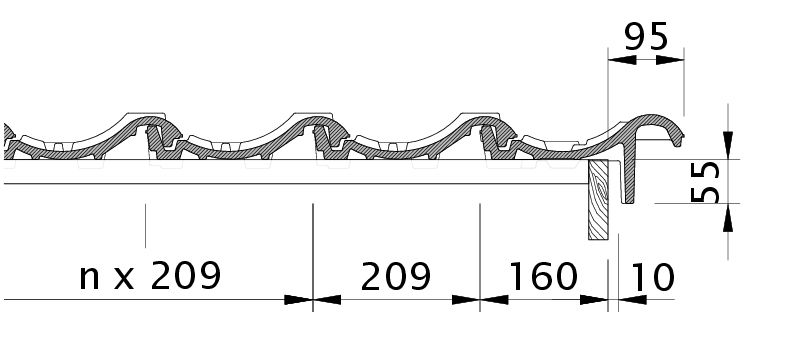

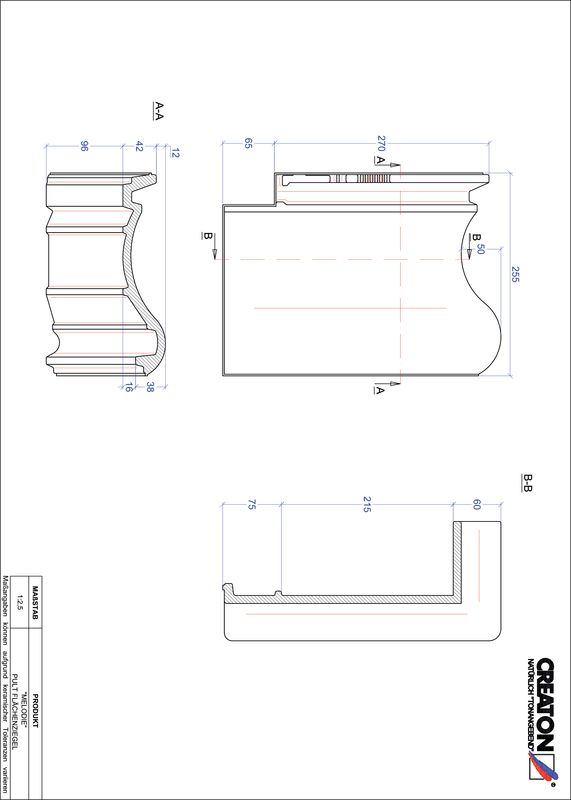

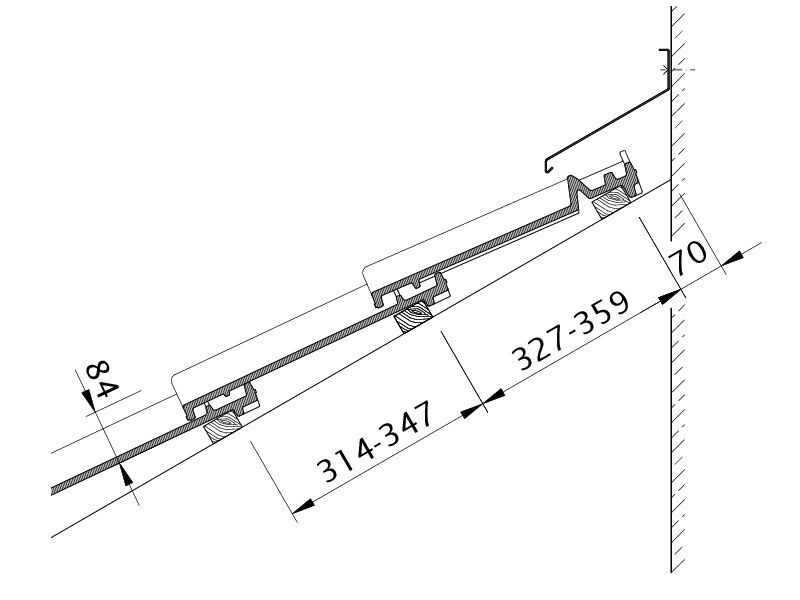

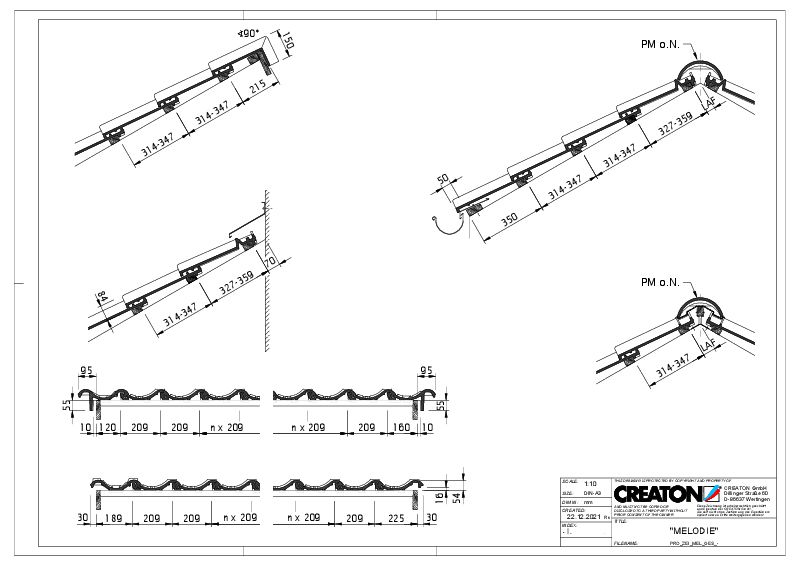

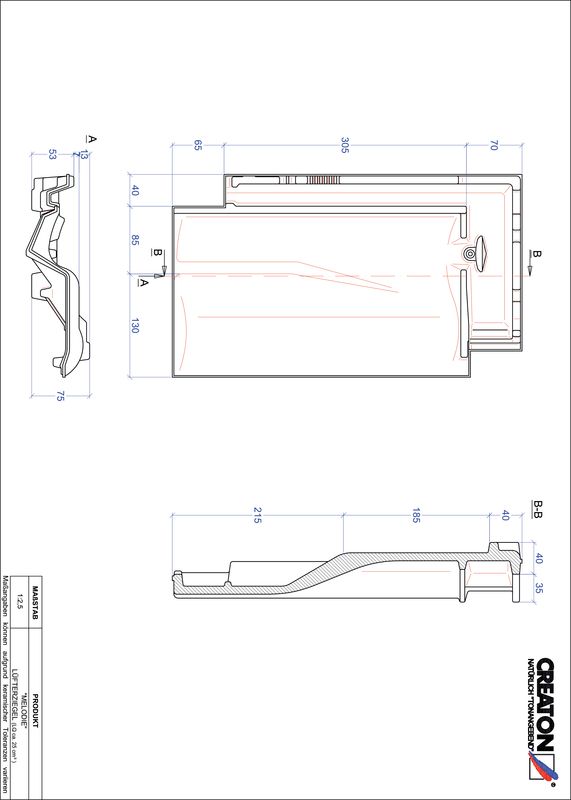

  • The technical drawing shown is merely an example.

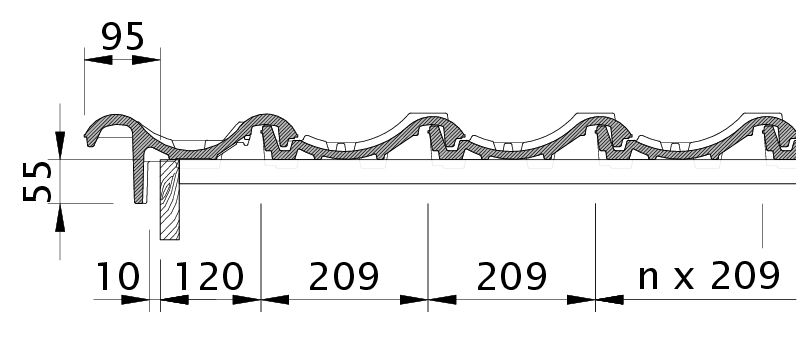

  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.

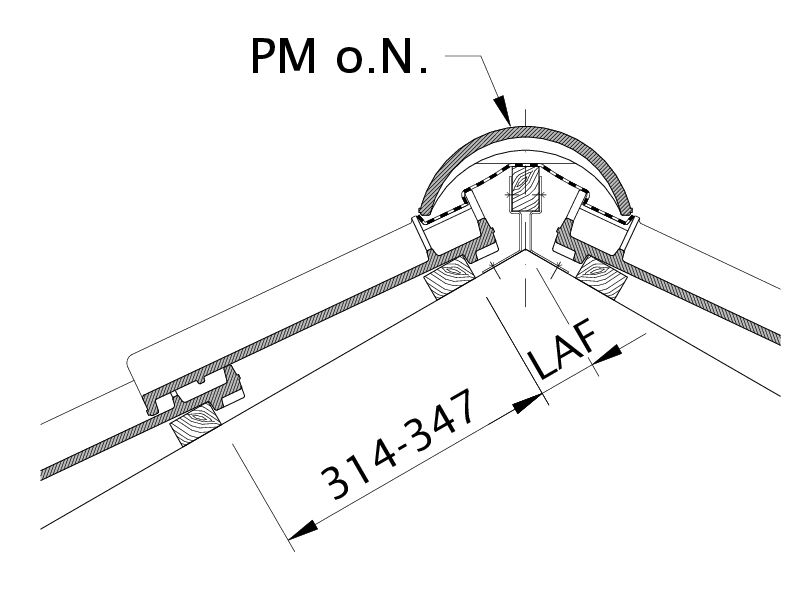

LAF-/FLA-VALUES

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS

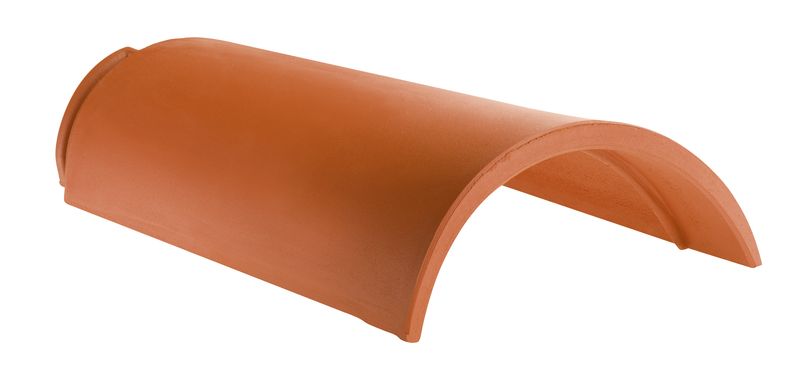

Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.5 pcs./m.FLA11511510510095908075757070
PMoN 2.5 pcs./m.LAF5050454030201515151010
PZ 2.5 pcs./m.FLA11011010510090858070656050
PZ 2.5 pcs./m.LAF6565656060605050454040
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.5 pcs./m.FLA125125115110105100908580
PMoN 2.5 pcs./m.LAF505045352515101010
PZ 2.5 pcs./m.FLA120120115110100959080757055
PZ 2.5 pcs./m.LAF6565655555554540302525
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PMoN 2.5 pcs./m.FLA135135125120115115105
PMoN 2.5 pcs./m.LAF454540302050
PZ 2.5 pcs./m.FLA13013012512011011010595959090
PZ 2.5 pcs./m.LAF6060605050453530201510

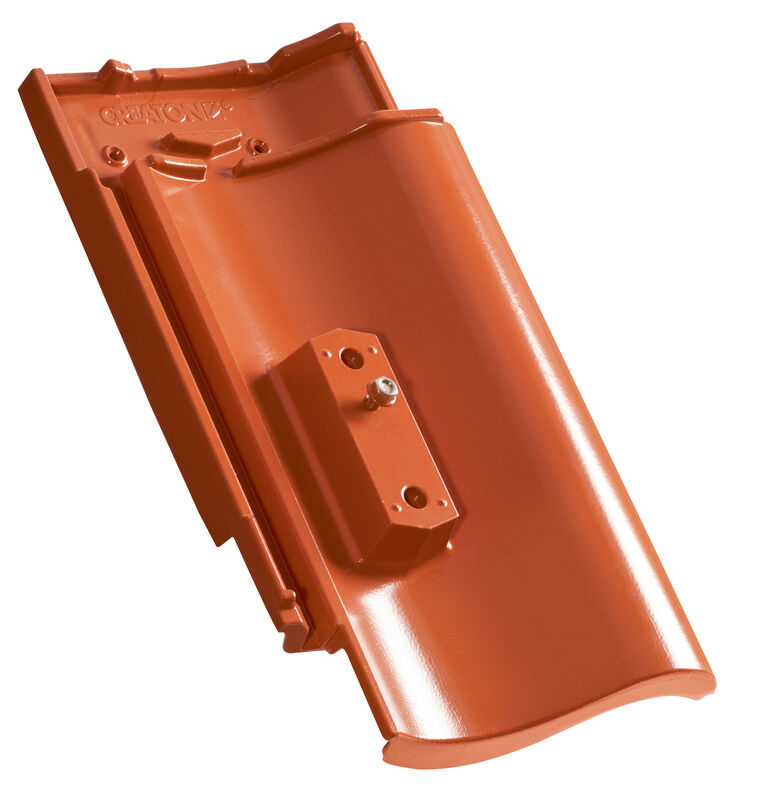

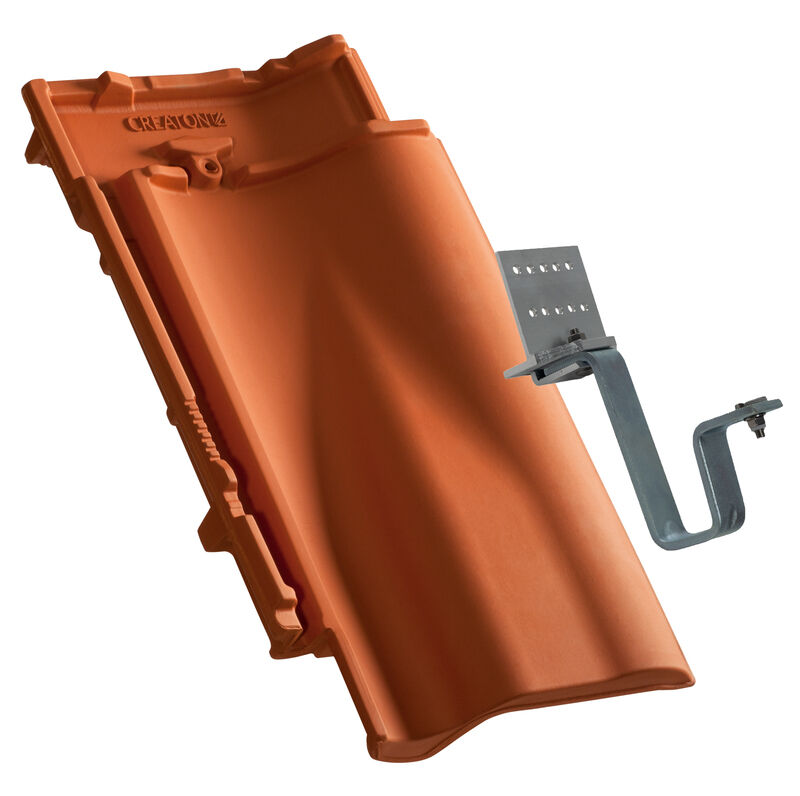

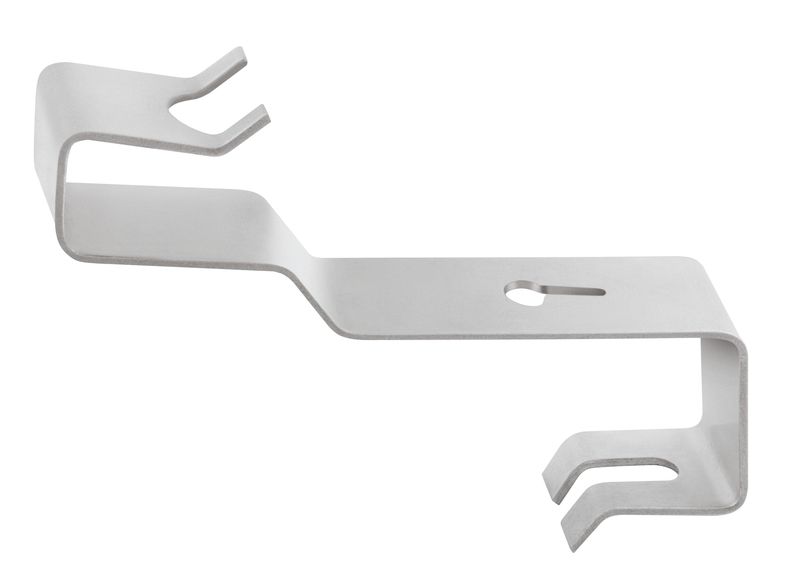

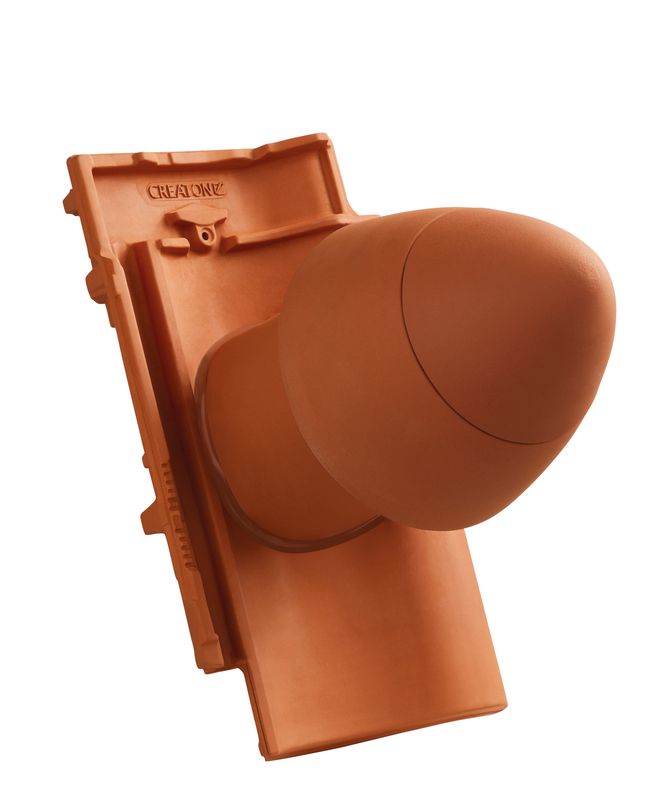

Accessories
