GÖTEBORG

Хвилястий профіль із північним шармом
Подвійні водовідводи забезпечують додатковий захист під час дощу
Високе розташування бічного шпунта з відкритим пазом забезпечує покращене відведення води, розвантажує бічний шпунт й захищає від швидкого утворення моху
Закруглений нижній край покращує дренаж води й запобігає забрудненню знизу
Міцні опорні ребра на вушках дозволяють уникнути підтоплення з краю даху
Рельєфні нижні ребра гарантують додатковий захист від снігу або води під час сильної зливи

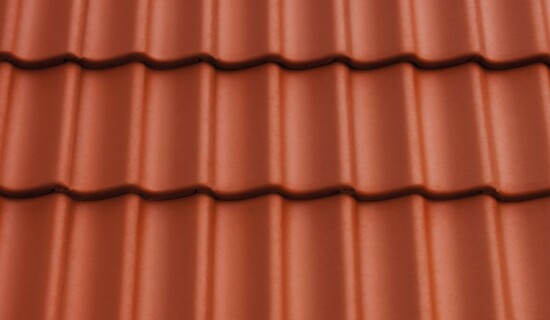

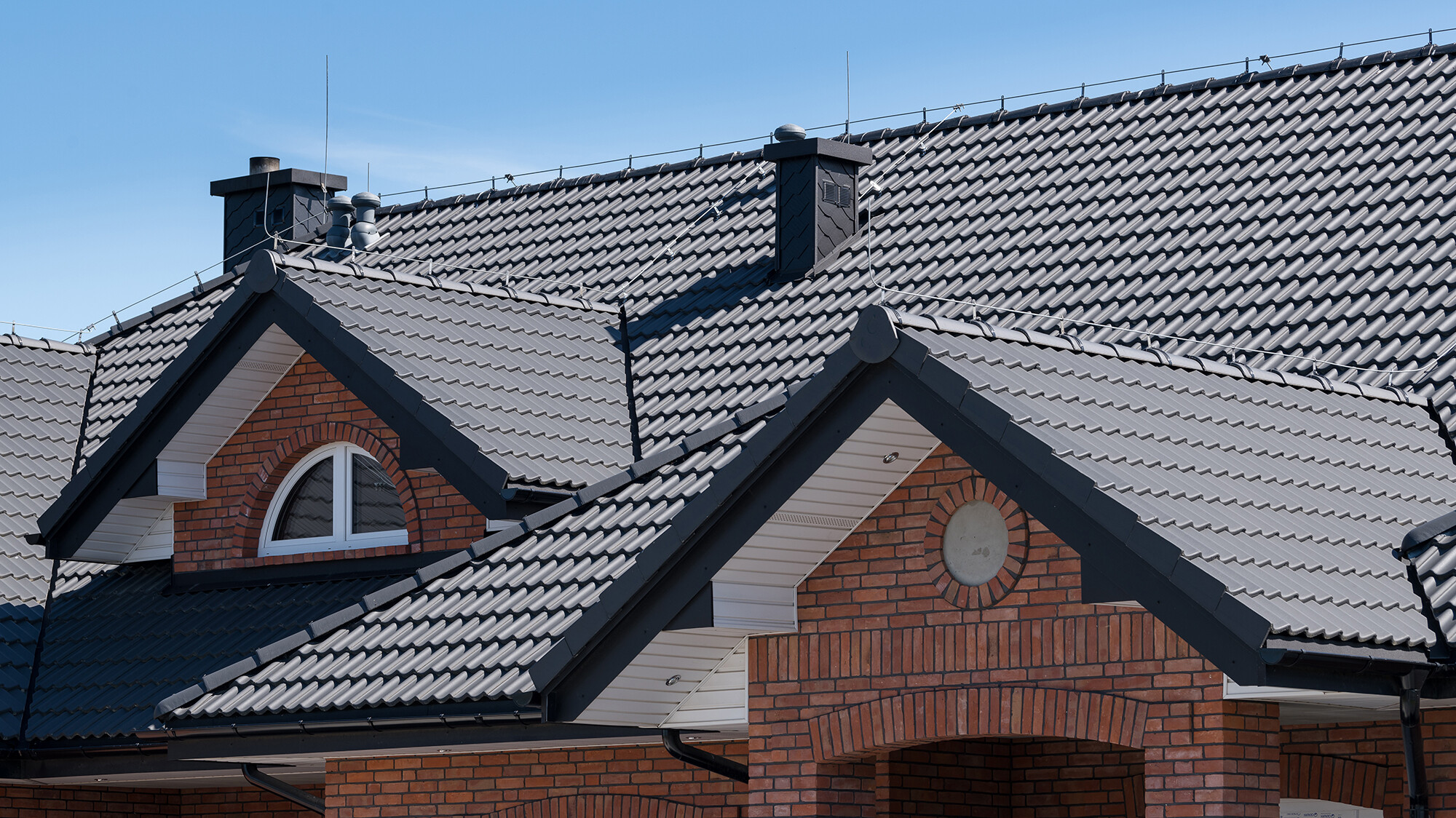

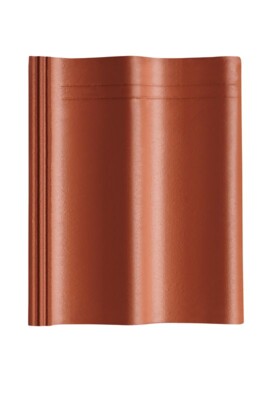

GÖTEBORG - модель цементної черепиці з характерною хвилястою формою, подібною до традиційної жолобкової. Дуже міцна та стійка до впливу погодних умов. Завдяки запатентованим конструкційним рішенням черепиця має низку переваг, а саме: щільність, захист від проникнення води під скат покрівлі, знижений ризик заростання мохом і прилипання осадів, вільне стікання води та снігової маси.

Технічні дані

Розміри (прибл.)	334 x 420 мм
Ширина покриття мін. (прибл.)	300 мм
Ширина покриття в кількості (прибл.)	300 мм
Ширина покриття макс. (прибл.)	300 мм

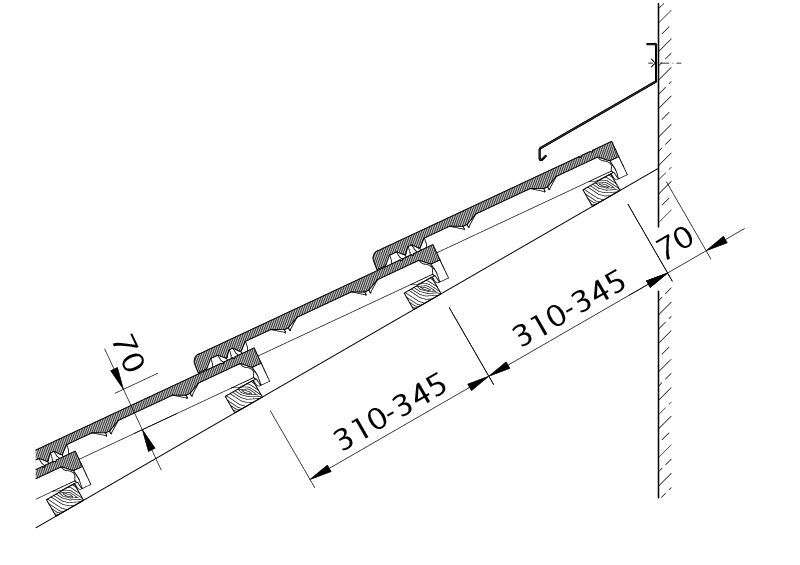

Відстань між латами мін. (прибл.)	310 мм
Відстань між латами в кількості (прибл.)	328 мм
Відстань між латами макс. (прибл.)	345 мм
Попит на черепицю мін. (прибл.)	9.7 шт/м²
Попит на черепицю в кількості (прибл.)	10.2 шт/м²
Попит на черепицю макс. (прибл.)	10.7 шт/м²
Вага на штуку (прибл.)	4.8 кг/шт
Вага на м² (прибл.)	48 кг/м²
Вага на брус	40 шт

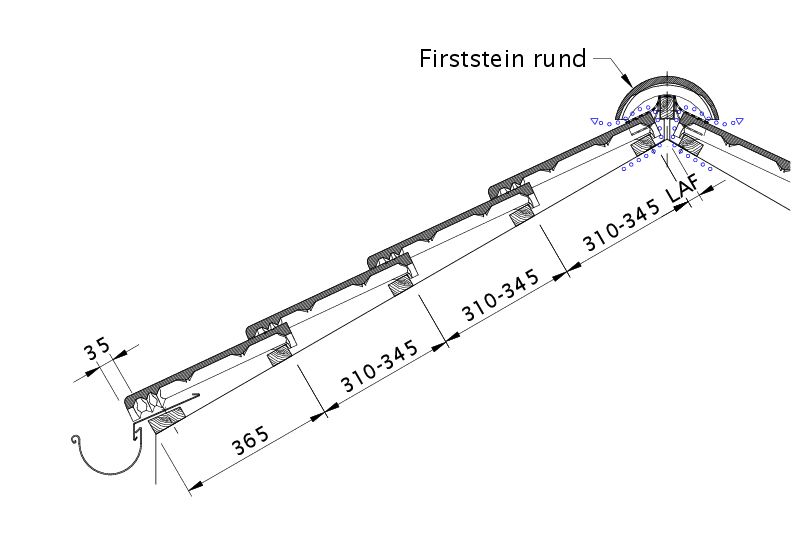

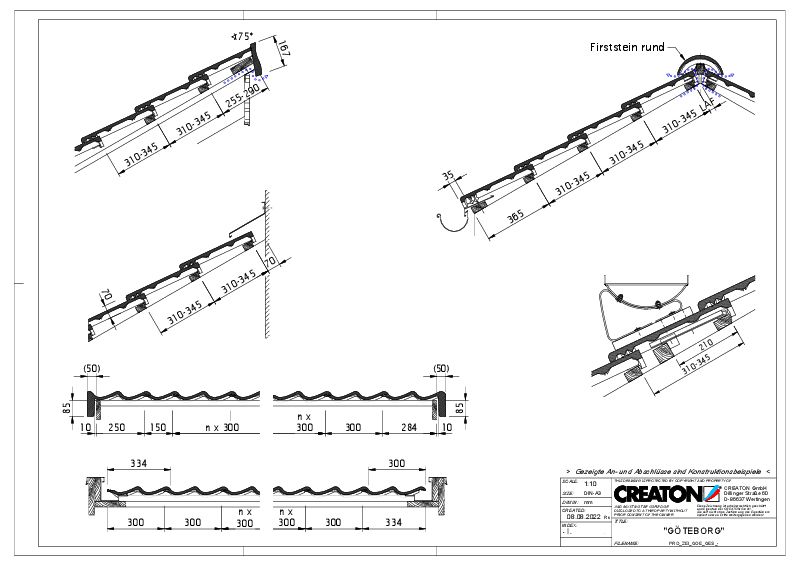

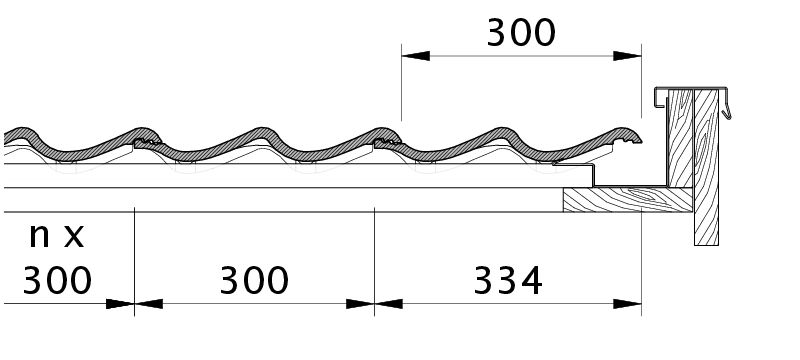

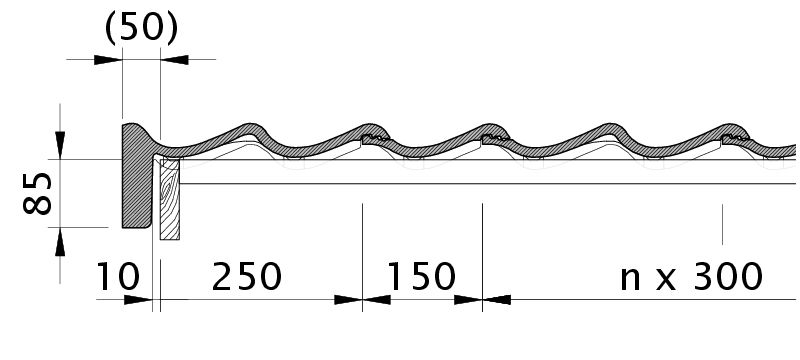

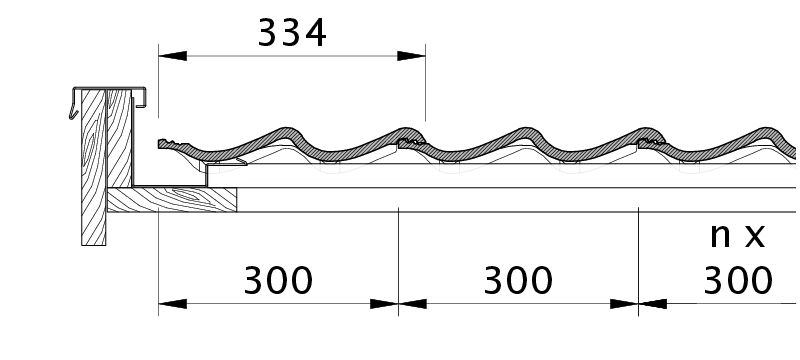

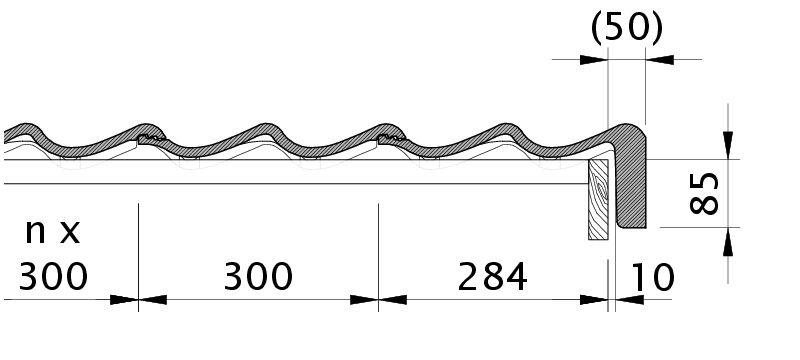

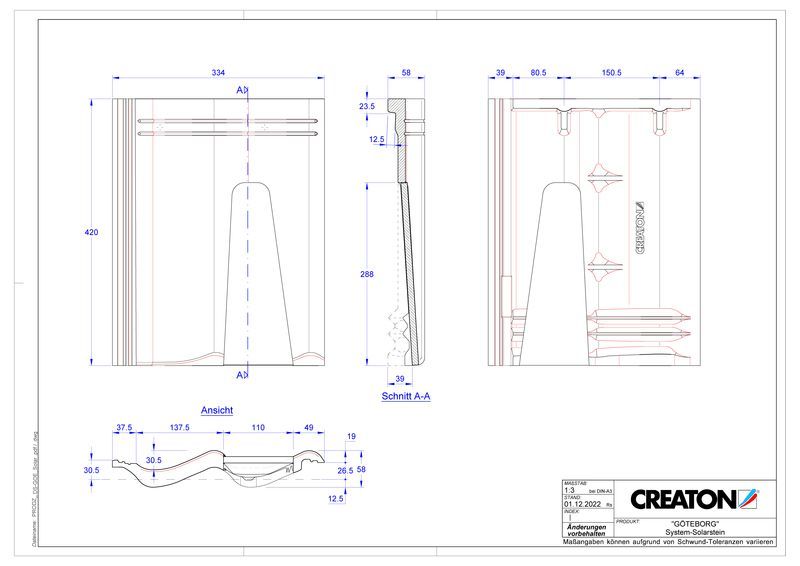

Технічні креслення

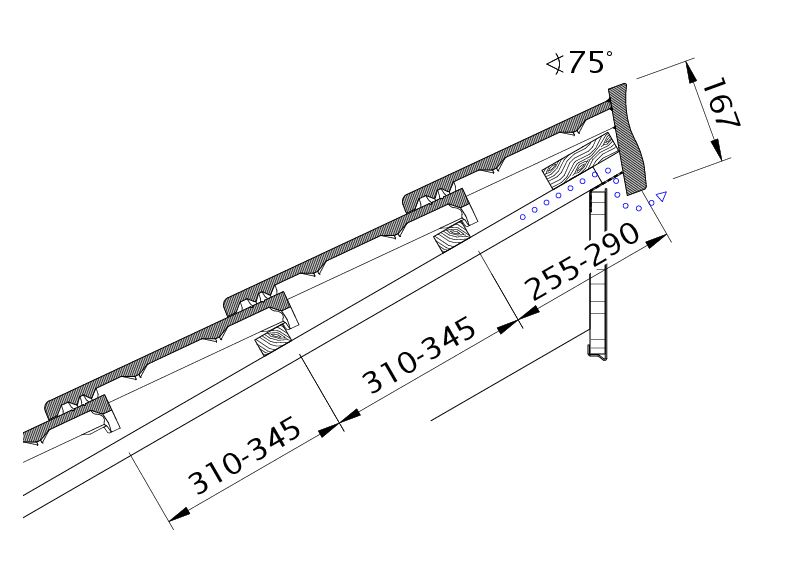

ЗНАЧЕННЯ LAF- / FLA

Значення LAF- / FLA в мм для ліштви на даху 30x50
Попит на гребеневу черепицю (приблизно)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
FIR 2.5 pcs/m	LAF	35	33	32	30	29	28	26	25	25	25
FIR 2.5 pcs/m	FLA	113	107	102	98	93	89	85	82	79	76
Значення LAF- / FLA в мм для ліштви на даху 40x60
Попит на гребеневу черепицю (приблизно)	DN	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
FIR 2.5 pcs/m	LAF	35	33	32	30	29	28	26	25	25	25
FIR 2.5 pcs/m	FLA	122	117	112	108	104	101	98	92	89	86

Аксесуари

GOE черепиця половинчаста

GOE черепиця бічна права 90

GOE черепиця бічна ліва 90

GOE черепиця бічна права 120

GOE черепиця бічна ліва 120

GOE черепиця вентиляційна

GOE черепиця на схил даху

GOE черепиця для односхилого даху половинчаста

GOE черепиця для односхилого даху бічна права

GOE черепиця для односхилого даху бічна ліва

GOE черепиця для односхилого даху нестандартні розміри

Вентиляційні каміни та наскрізна черепиця

GOE набір черепиця антенна з пластику

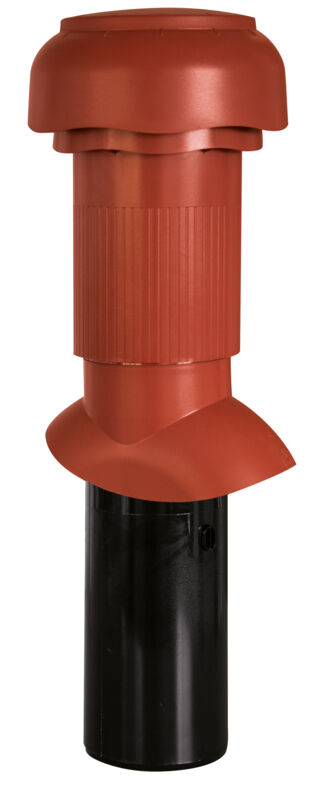

Вентиляційний патрубок довгий DN 100

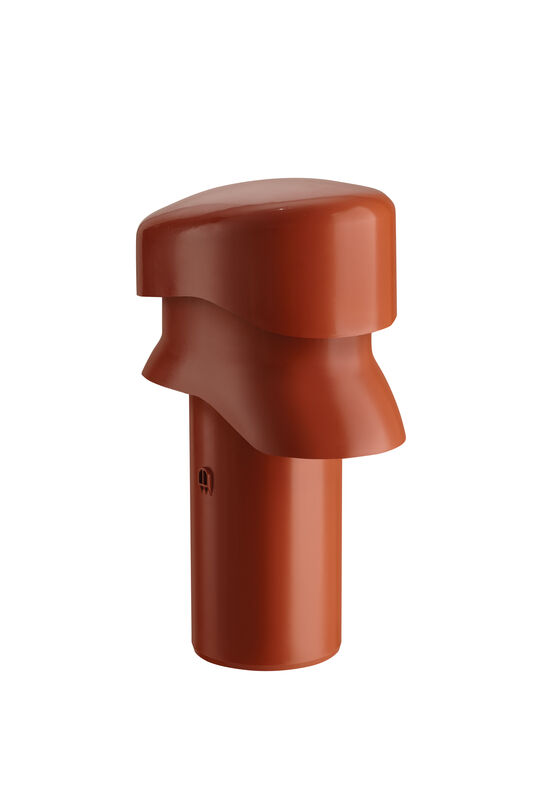

Вентиляційний патрубок плаский DN 100

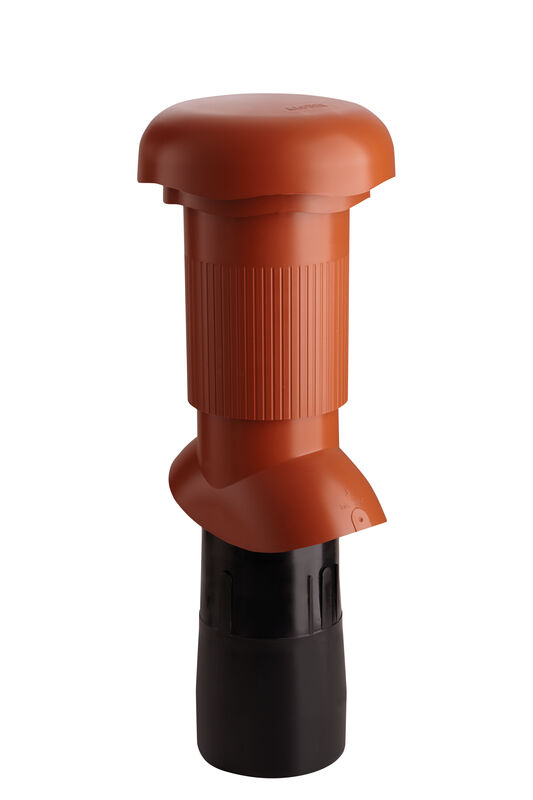

Вентиляційний патрубок довгий DN 125

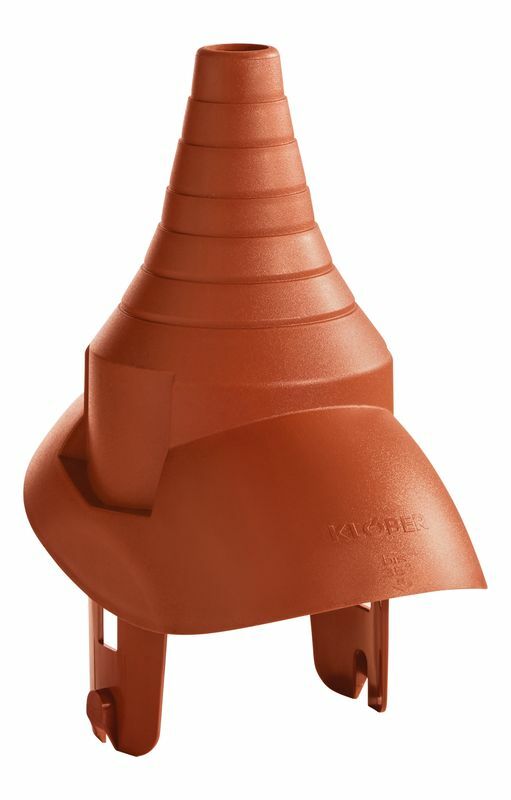

Черепиця антенна з пластику

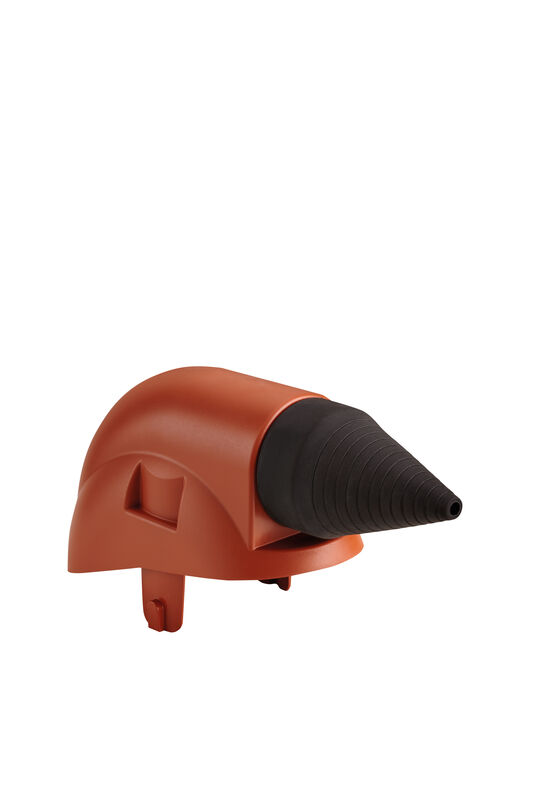

Наскрізна черепиця для системи сонячних батарей з пластику

Адаптер для газового димоходу 70/100

Фланець EPDM DN 100/125

Універсальний гнучкий шланг DN 100

Універсальний гнучкий шланг DN 125

Металеві аксесуари

GOE основна черепиця зі сходинкою сажотруса

GOE основна черепиця для містка вздовж гребеня даху короткого і довгого

GOE основна черепиця для снігозатримуючої драбини

Металевий люк на даху 45 х 55 см із загартованим захисним склом

Люк на даху з теплоізоляцією 55 х 78 см

Гребінь звису

Стрічка універсальна обробна (димохідна) 300 мм (CREPFORM Plus)

Стрічка універсальна обробна (димохідна) 450 мм (CREPFORM Plus)

MAG шип снігозатримуючий

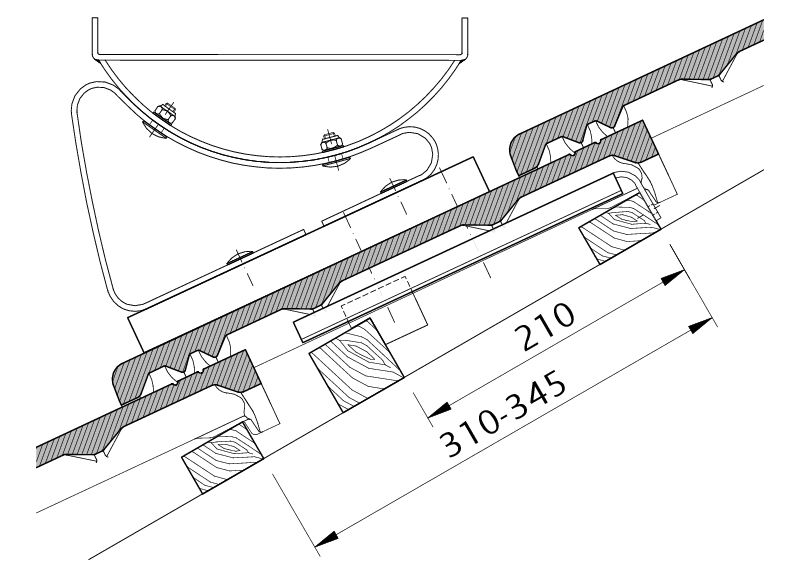

Скоба зливова підвісна цинково-алюмінієва лата 40/60 (VER, HEI, GOE)

Скоба зливова підвісна цинково-алюмінієва лата 30/50 (VER, HEI, GOE)

Скоба зливова підвісна цинково-алюмінієва лата універсальна (VER, HEI, GOE)

Гребенева черепиця

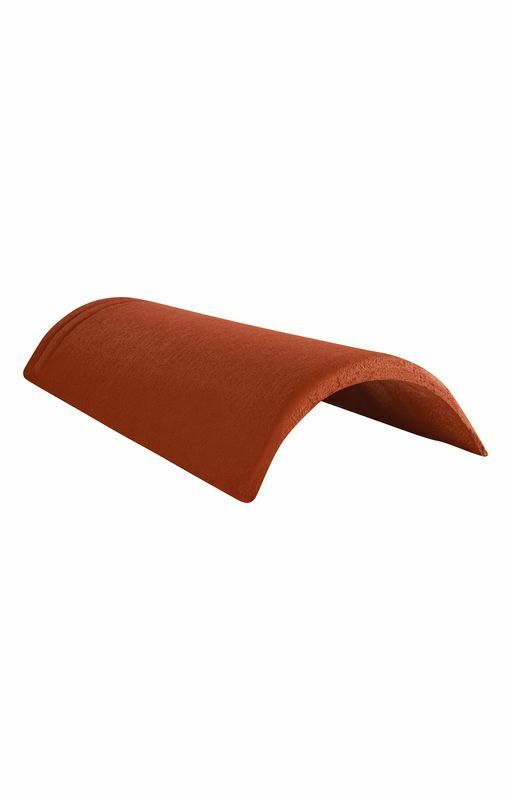

Гребенева черепиця (VER, HEI, GOE)

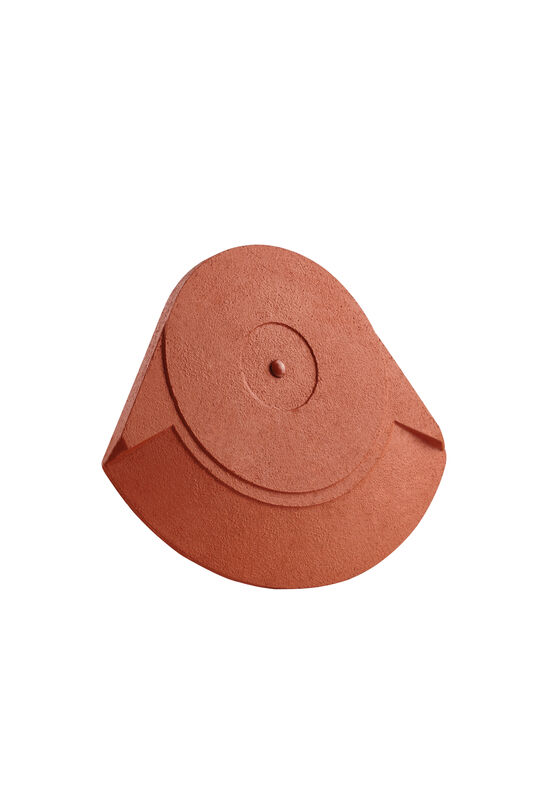

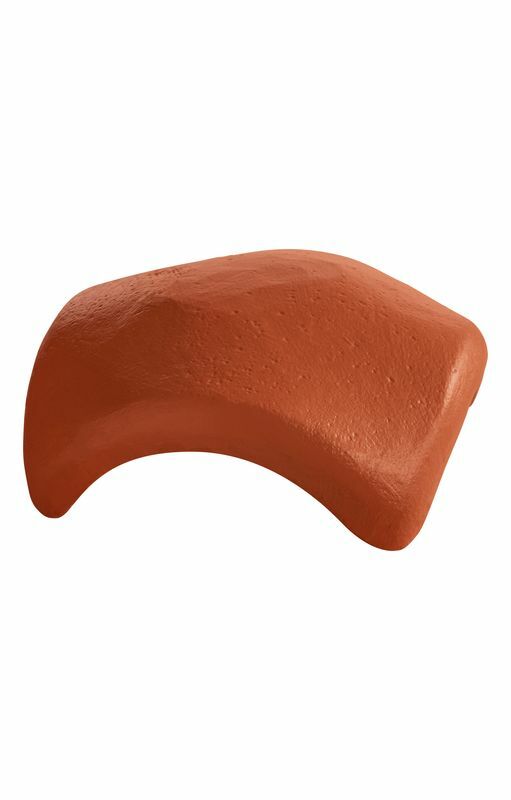

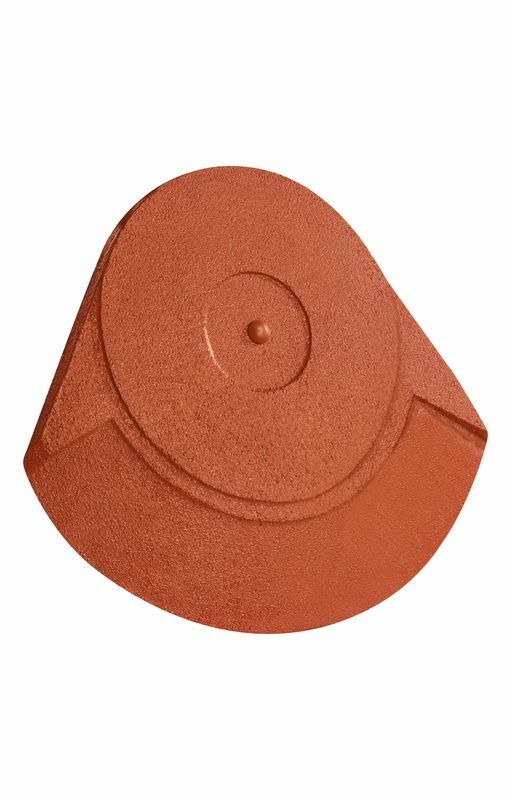

Заглушка гребеневої черепиці початкова і кінцева (VER, HEI, GOE)

Заглушка гребеневої черепиці початкова і кінцева алюмінієва (VER, HEI, GOE)

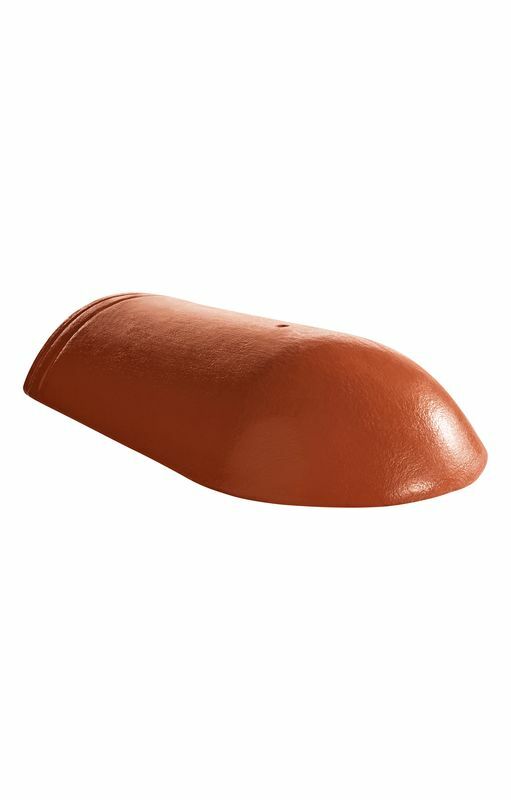

Початкова гребенева черепиця (VER, HEI, GOE)

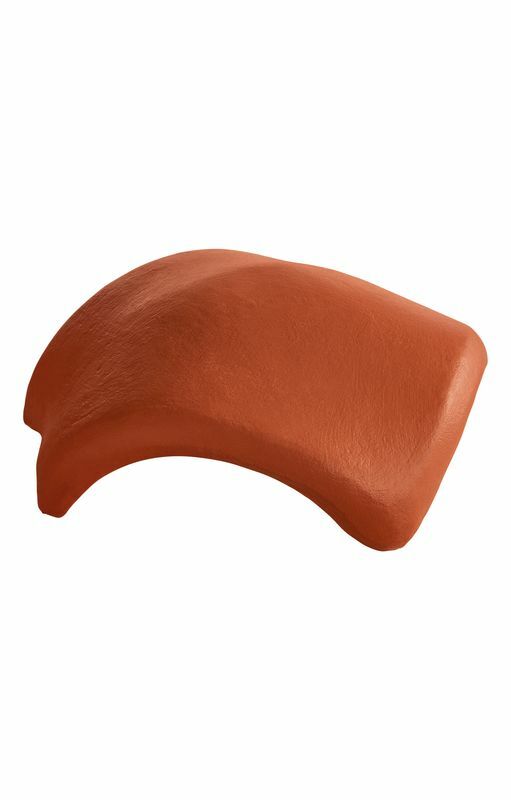

Трійник (VER, HEI, GOE)

Скоба гребеневої черепиц (VER, HEI, GOE)

Стрічка гребенева 300 мм (CREAROLL ALU)

Стрічка гребенева 310 мм (CREAROLL PP)

Стрічка гребенева 390 мм (CREAROLL PP)

Файли для скачування

Брошури та документи
Прайс-лист на продукцію CREATON - польська версія
CAD

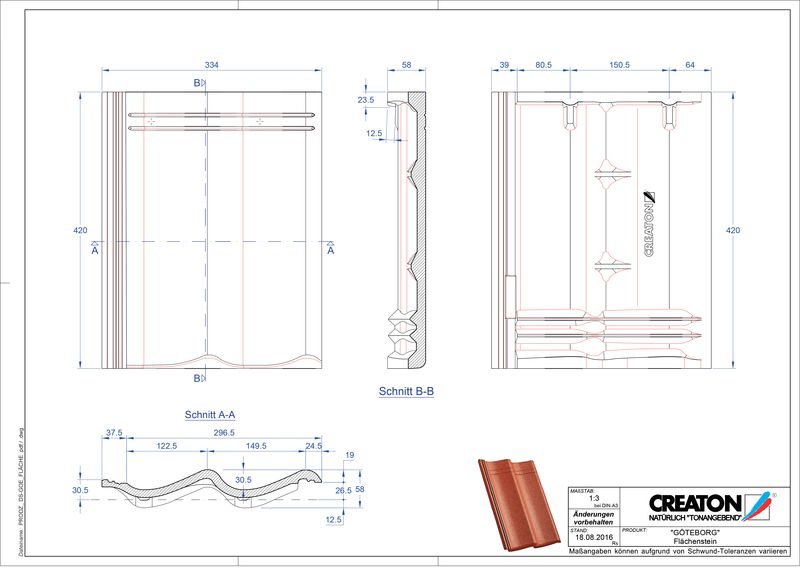

CAD файл черепиці GÖTEBORG покрівельна черепиця Flaechenstein
pdf | 262 kB
dwg | 207 kB
jpeg | 74 kB
CAD файл черепиці GÖTEBORG осн. дах. Gitter
pdf | 258 kB
dwg | 237 kB
jpeg | 80 kB

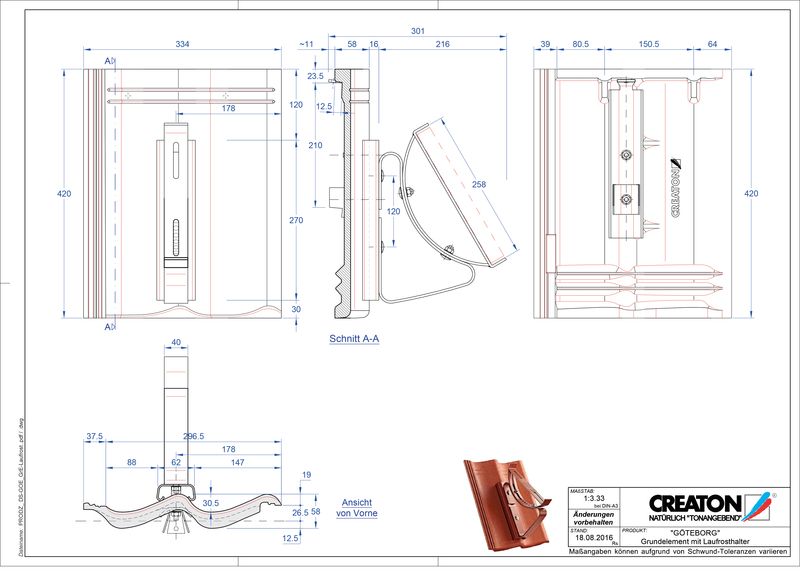

CAD файл черепиці GÖTEBORG осн. дах. Laufrost
pdf | 255 kB
dwg | 254 kB
jpeg | 82 kB

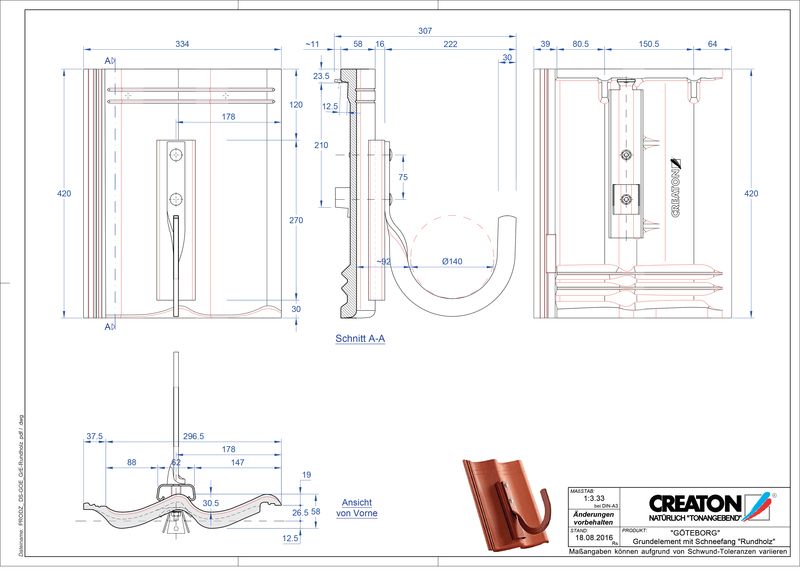

CAD файл черепиці GÖTEBORG осн. дах. Rundholz
pdf | 252 kB
dwg | 248 kB
jpeg | 80 kB

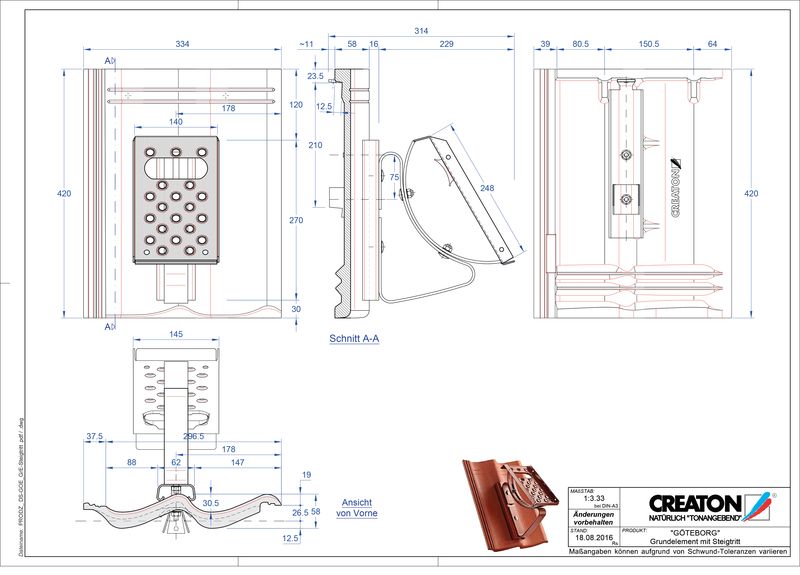

CAD файл черепиці GÖTEBORG осн. дах. Steigtritt
pdf | 306 kB
dwg | 258 kB
jpeg | 87 kB

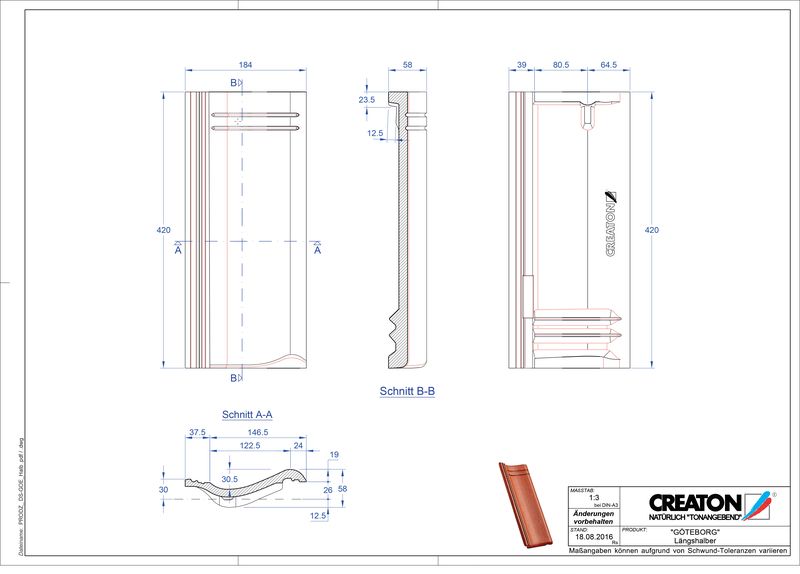

CAD файл черепиці GÖTEBORG половинчаста черепиця Laengshalber
pdf | 220 kB
dwg | 182 kB
jpeg | 63 kB

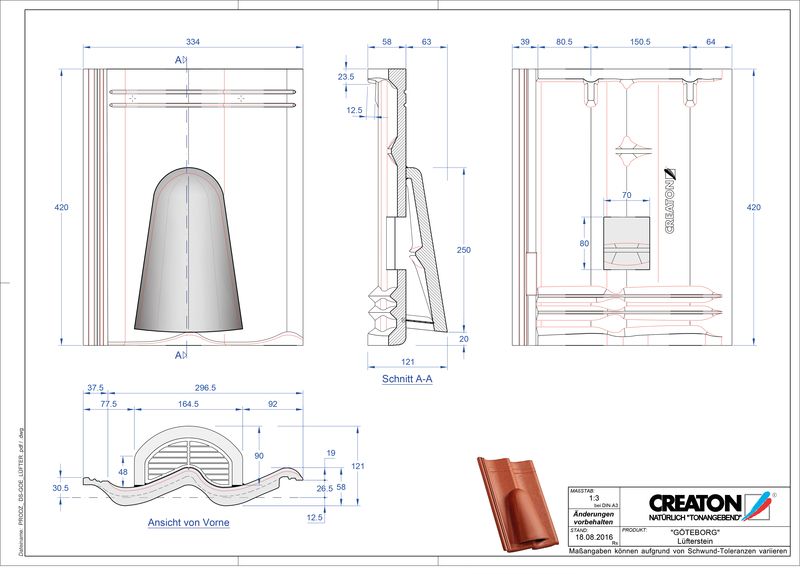

CAD файл черепиці GÖTEBORG вентиляційна черепиця Luefterstein
pdf | 280 kB
dwg | 215 kB
jpeg | 81 kB

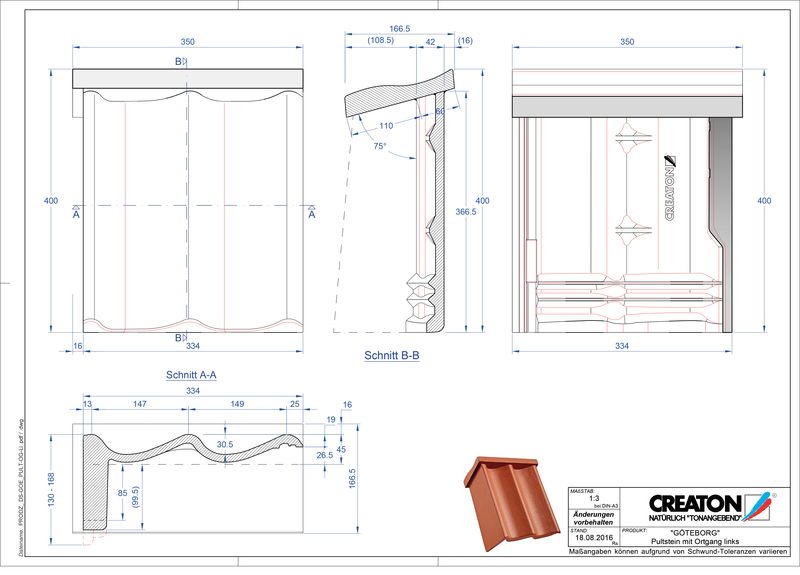

CAD файл черепиці GÖTEBORG черепиця бічна ліва для односхилого даху PultOGL
pdf | 251 kB
dwg | 194 kB
jpeg | 80 kB

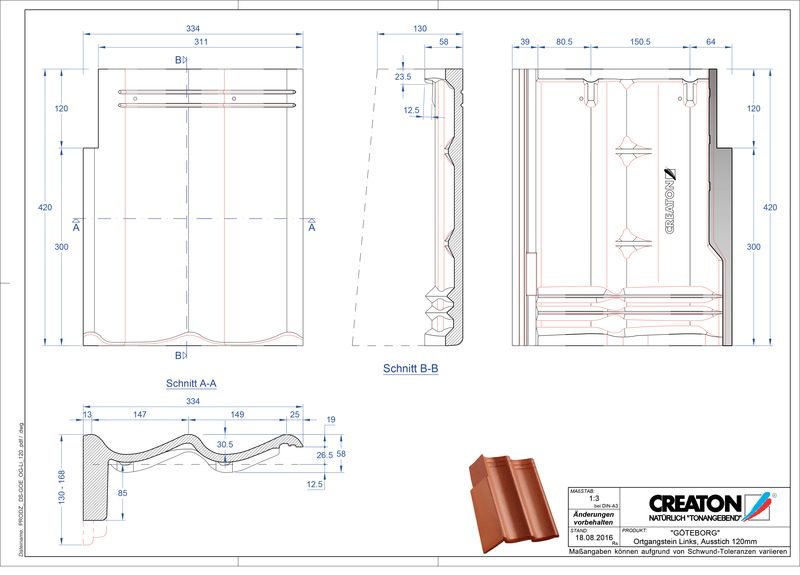

CAD файл черепиці GÖTEBORG черепиця бічна ліва для односхилого даху PultOGL-120
pdf | 253 kB
dwg | 208 kB
jpeg | 78 kB
CAD файл черепиці GÖTEBORG черепиця бічна ліва для односхилого даху PultOGL-90
pdf | 252 kB
dwg | 212 kB
jpeg | 78 kB

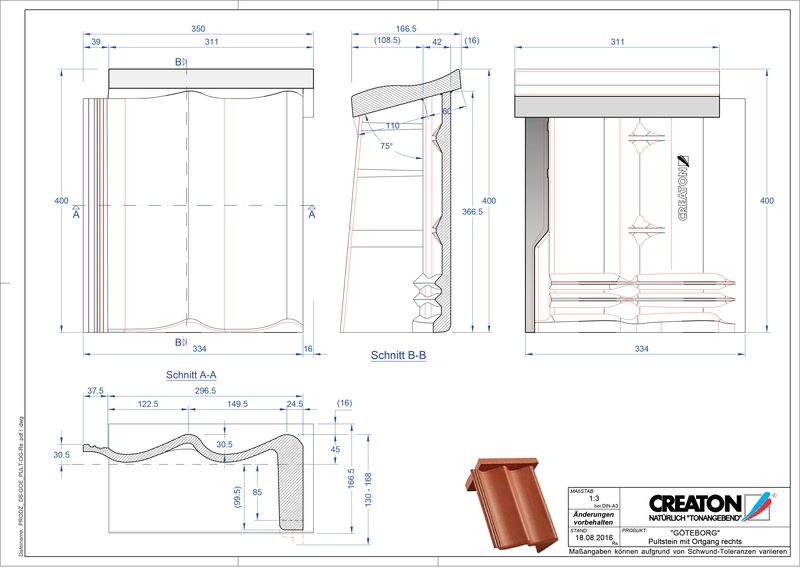

CAD файл черепиці GÖTEBORG черепиця бічна права для односхилого даху PultOGR
pdf | 250 kB
dwg | 214 kB
jpeg | 81 kB
CAD файл черепиці GÖTEBORG черепиця бічна права для односхилого даху PultOGR-120
pdf | 253 kB
dwg | 218 kB
jpeg | 78 kB

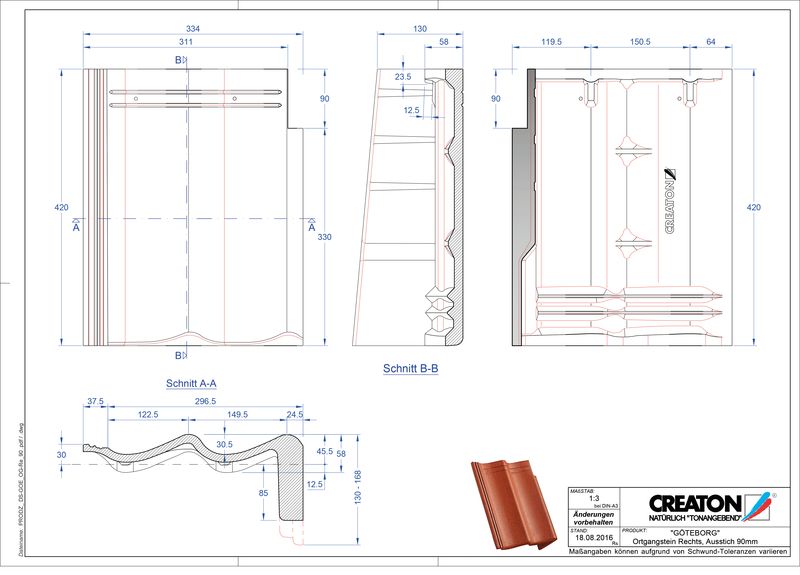

CAD файл черепиці GÖTEBORG черепиця бічна права для односхилого даху PultOGR-90
pdf | 257 kB
dwg | 218 kB
jpeg | 78 kB
CAD файл черепиці ETRUSKO черепиця для односхилого даху PULTSTEIN
pdf | 243 kB
dwg | 196 kB
jpeg | 77 kB
CAD файл черепиці ETRUSKO черепиця для односхилого даху Pult-halb
pdf | 218 kB
dwg | 173 kB
jpeg | 68 kB

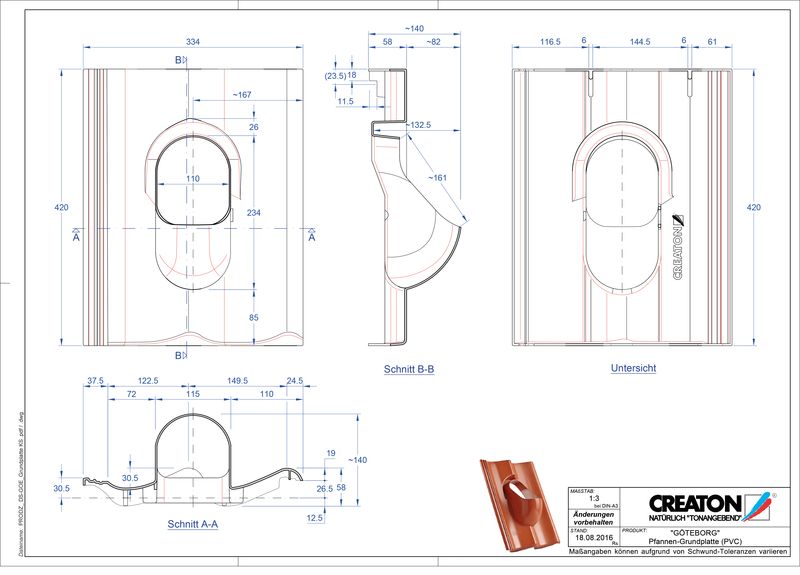

CAD файл черепиці GÖTEBORG аксесуари Grundplatte-PVC
pdf | 234 kB
dwg | 195 kB
jpeg | 81 kB
