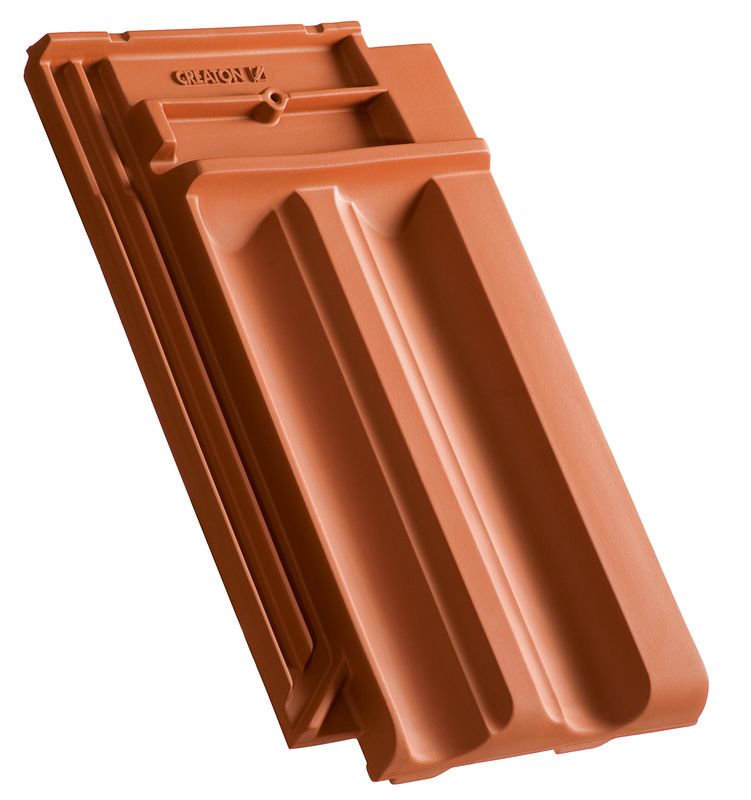

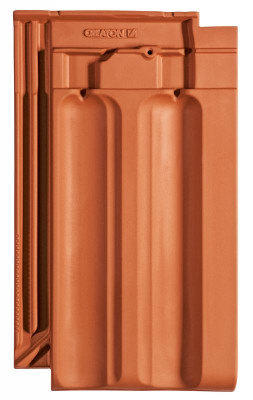

RATIO

Економна великоформатна марсельська

  • Висока економічність завдяки формфактору 265 × 446 мм
  • Швидке встановлення завдяки гнучкому вибору варіантів довжини і діапазону перекриття у 24 мм
  • Висока гнучкість і простота укладання завдяки великому діапазону перекриття 5 мм
  • Багата палітра: 11 кольорів у чотирьох варіантах поверхні
  • Гармонійний дизайн на основі традиційної моделі Z1 від Ludowici
  • Бічне водовідведення разом із технологією бічного шпунтування забезпечує оптимальний потік води

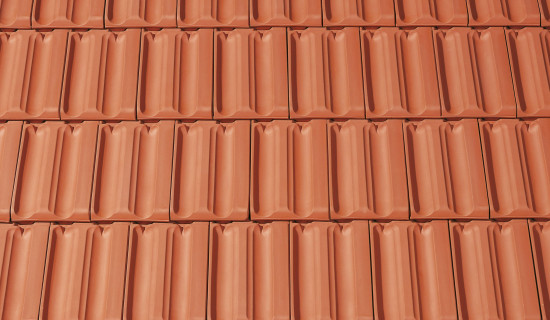

Натуральний червоний
Натуральний червоний
NUANCE Червона ангобована
NUANCE Червона ангобована
NUANCE Мідна ангобована
NUANCE Мідна ангобована
NUANCE Винно-червоний ангобована
NUANCE Винно-червоний ангобована
NUANCE Старий сірий / темно-коричневий ангобована
NUANCE Старий сірий / темно-коричневий ангобована
NUANCE Антрацитовий ангобований
NUANCE Антрацитовий ангобований
FINESSE Червона глазурована
FINESSE Червона глазурована
FINESSE Винно-червоний глазурована
FINESSE Винно-червоний глазурована
FINESSE Каштанова глазурована
FINESSE Каштанова глазурована
FINESSE Чорна глазурована
FINESSE Чорна глазурована
NOBLESSE Антик з підпалинами глазурована
NOBLESSE Антик з підпалинами глазурована

Черепиця RATIO® п оєднує в с обі в сі о собливості б рендової продукції компанії CREATON - надзвичайну надійність і привабливу красу. Найвища якість рішень бренду CREATON поєднується з традиційною формою черепиці «марселька». Сільський шарм цієї черепиці користується популярністю та вражає своїми досконалими параметрами.

RATIO® Натуральний виріб високої якості доступний у широкій гамі кольорів з природною, ангобованою та глазурованою поверхнею.

Technical data

Величина (прибл.)265 x 446 mm
Ширина покриття в кількості (прибл.)223 mm
Ширина покриття макс. (прибл.)225 mm
Ширина покриття мін. (прибл.)221 mm
Відстань між латами в кількості (прибл.)368 mm
Відстань між латами макс. (прибл.)380 mm
Відстань між латами мін. (прибл.)357 mm
Попит на черепицю в кількості (прибл.)12.2 pcs/m²
Попит на черепицю макс. (прибл.)12.7 pcs/m²
Попит на черепицю мін. (прибл.)11.7 pcs/m²
Вага на м² (прибл.)40.3 kg/m²
Вага на піддон (прибл.)975 kg
Вага на штуку (прибл.)3.3 MENGENEINHEIT#KGPROST
Шт./піддон288 Unit
Штука на мінімальну упаковку6 piece

Area of use

VALID FOR GERMANY
Нахил даху DUO extra (D)≥ 16 °
Нахил даху QUATTRO longlife extra (D)≥ 10 °
Нахил даху TRIO longlife extra (D)≥ 14 °
Нахил даху TRIO extra (D)≥ 14 °
Нахил даху UNO classic (D)≥ 18 °
Нахил даху DUO longlife ND extra (D)≥ 14 °
Нахил даху UNO extra з клейкою стрічкою (D)≥ 18 °
VALID FOR AUSTRIA
Нахил даху DUO longlife ND extra (A)≥ 22 °
Нахил даху DUO extra (A)≥ 22 °
Нахил даху QUATTRO longlife extra (A)≥ 20 °
Нахил даху TRIO extra (A)≥ 22 °
Нахил даху TRIO longlife extra (A)≥ 22 °

Technical informations

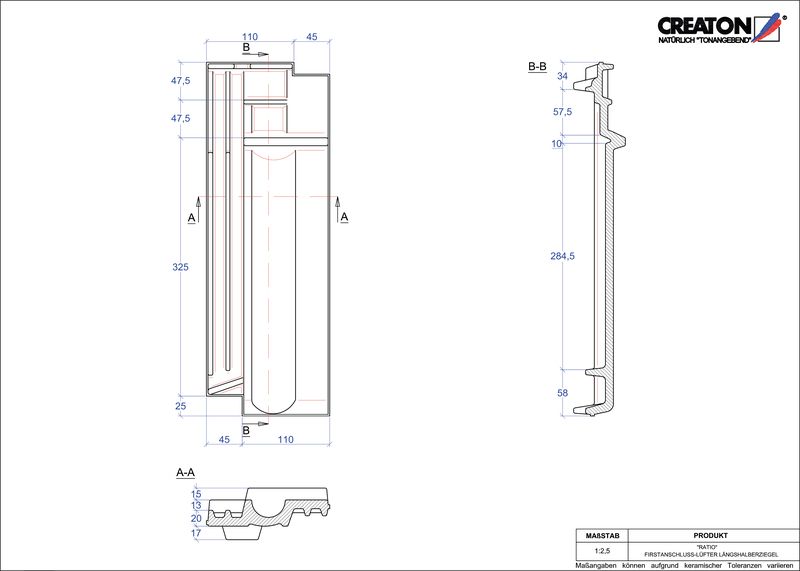

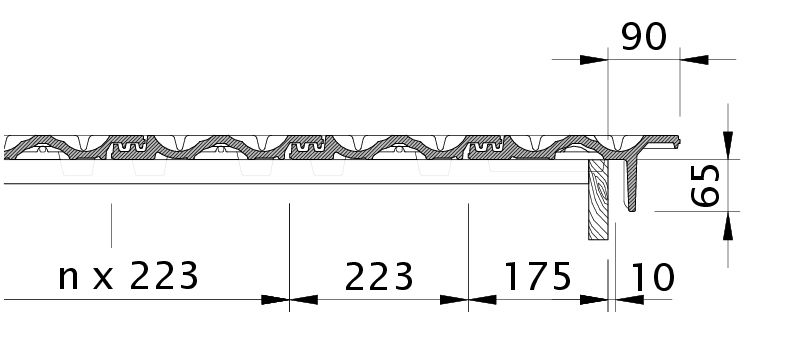

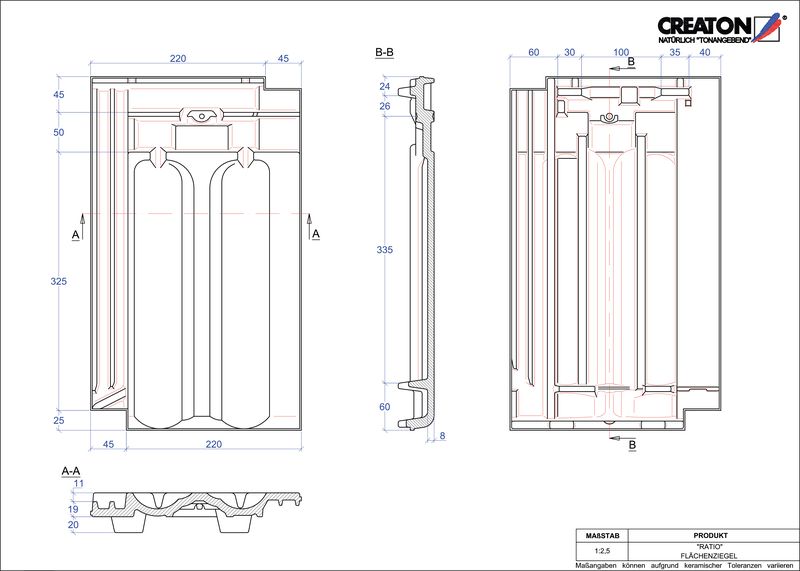

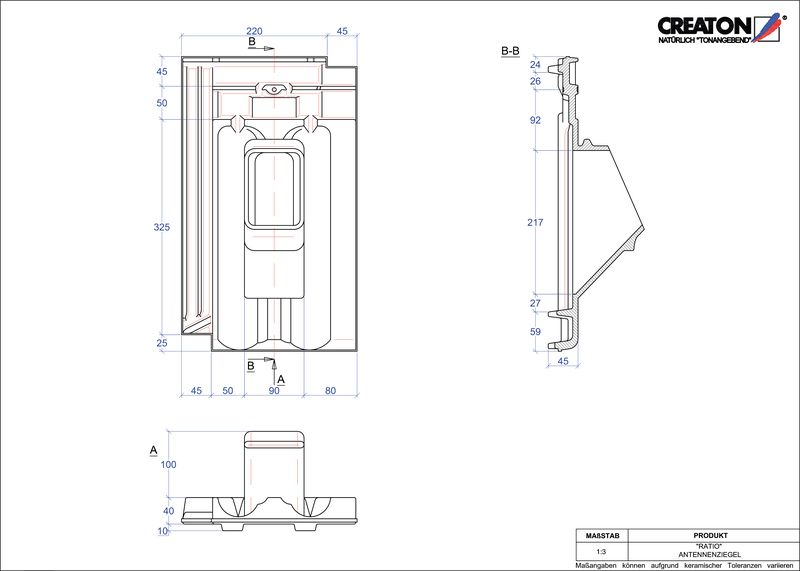

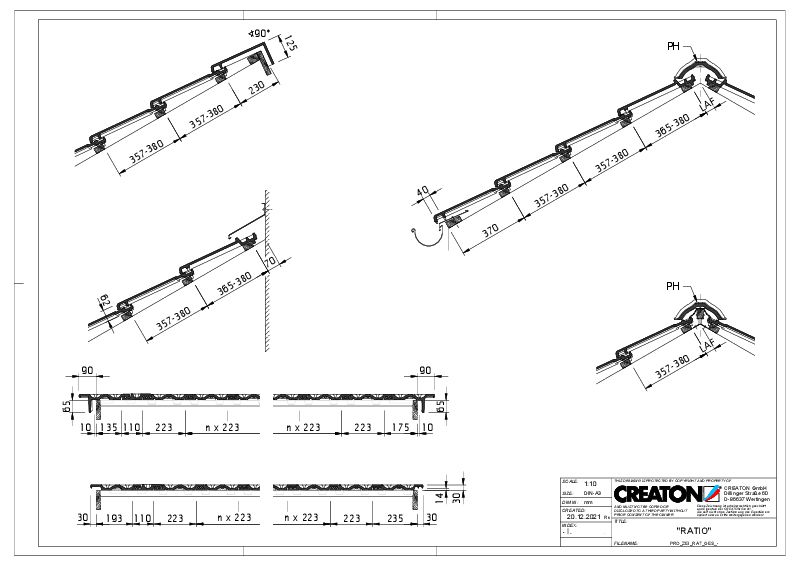

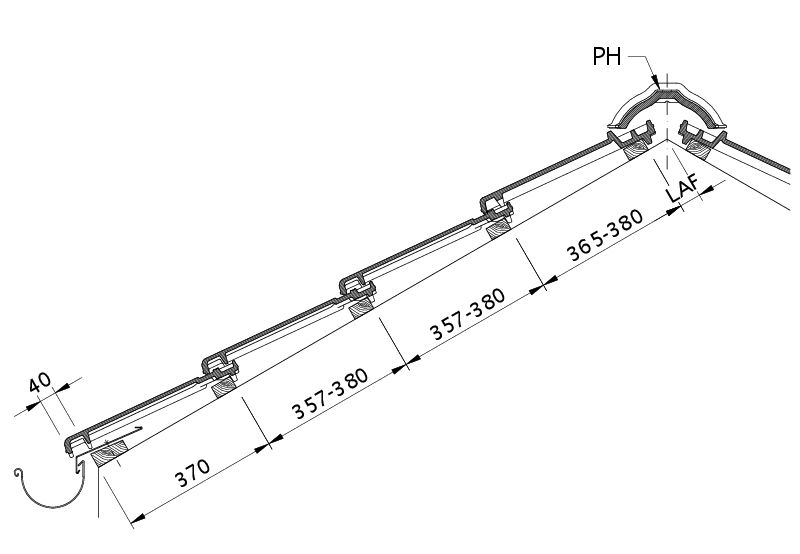

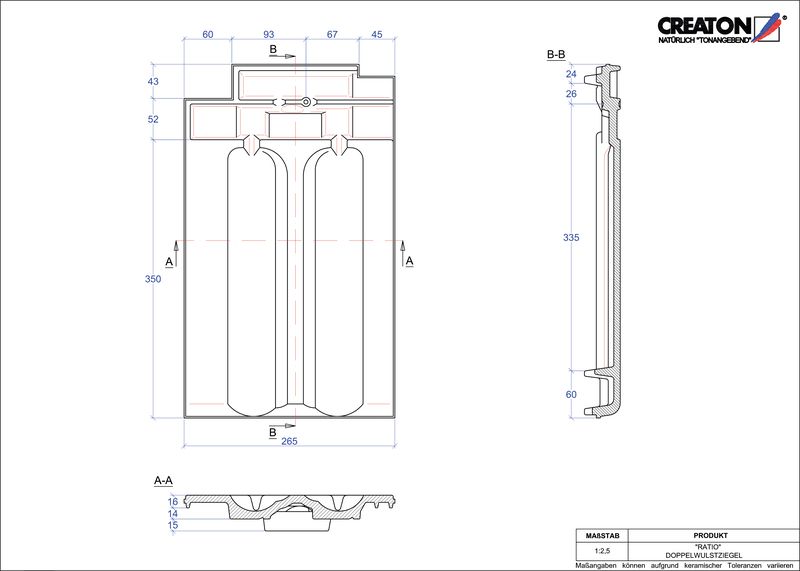

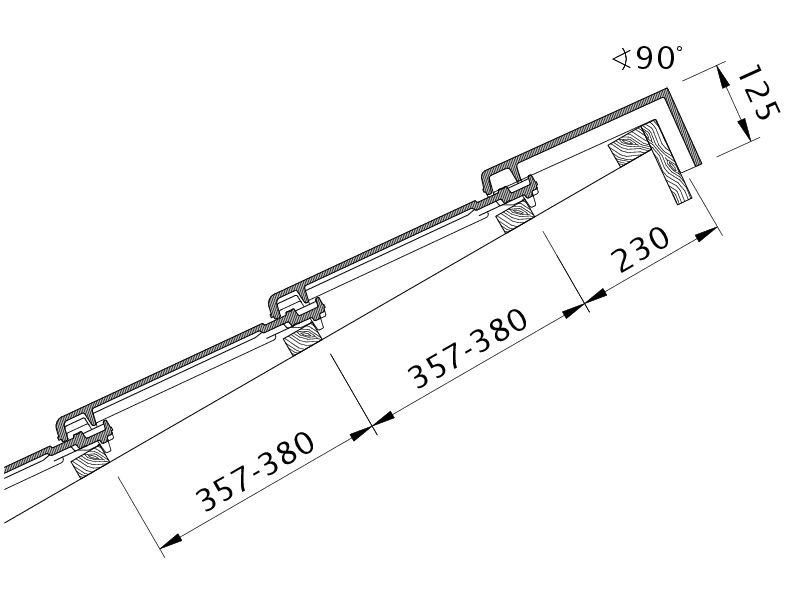

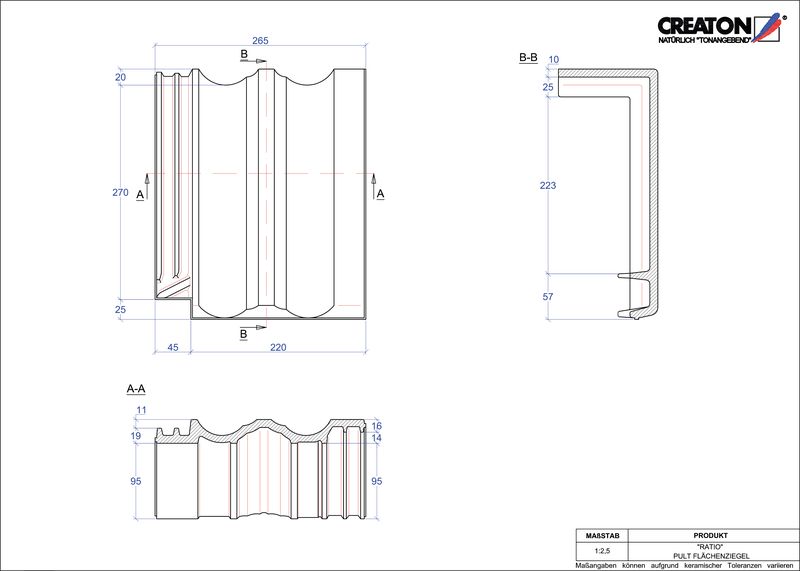

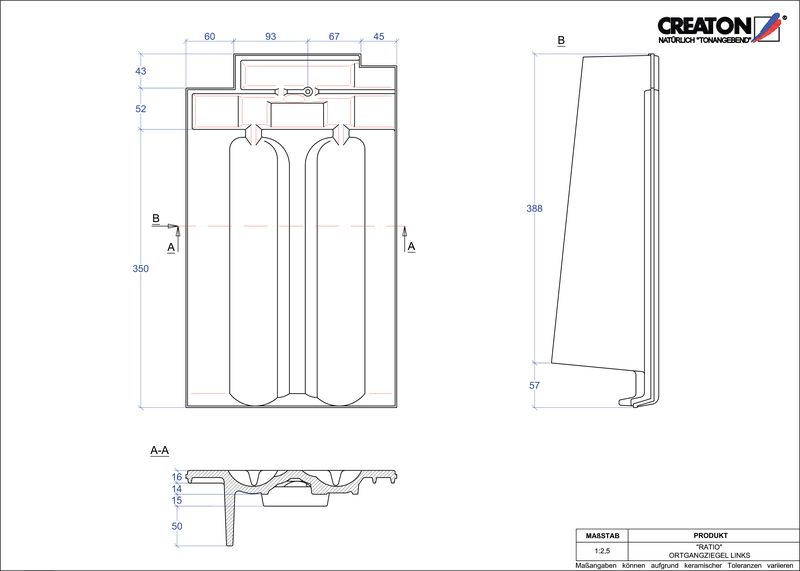

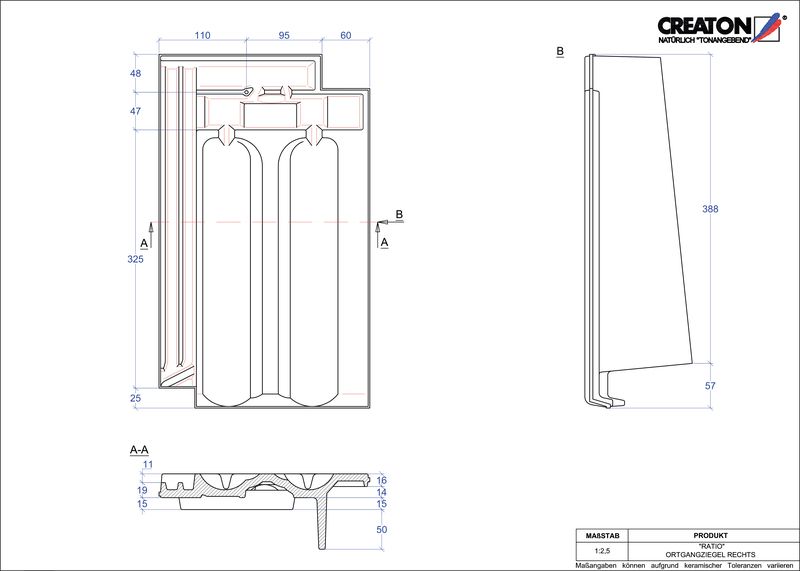

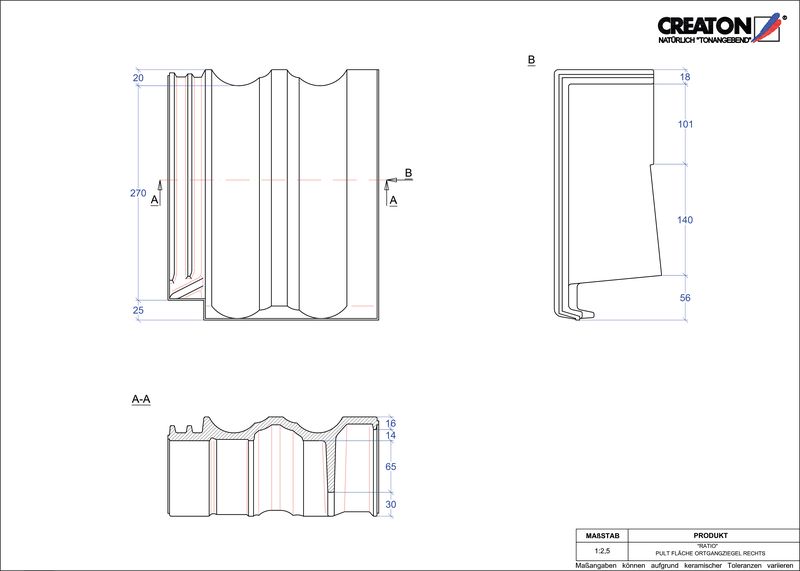

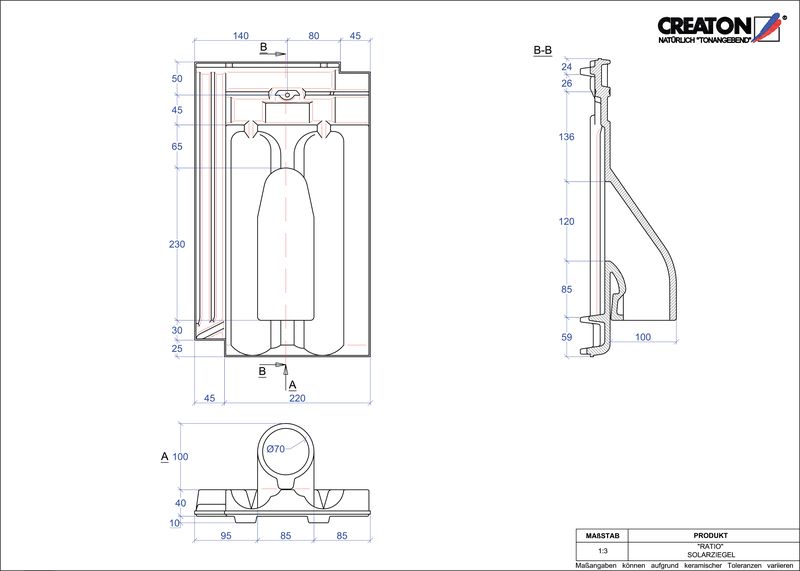

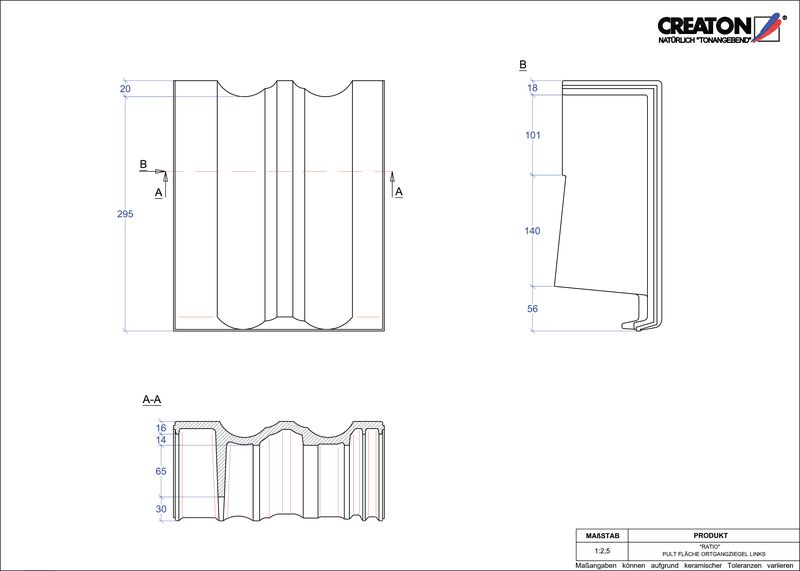

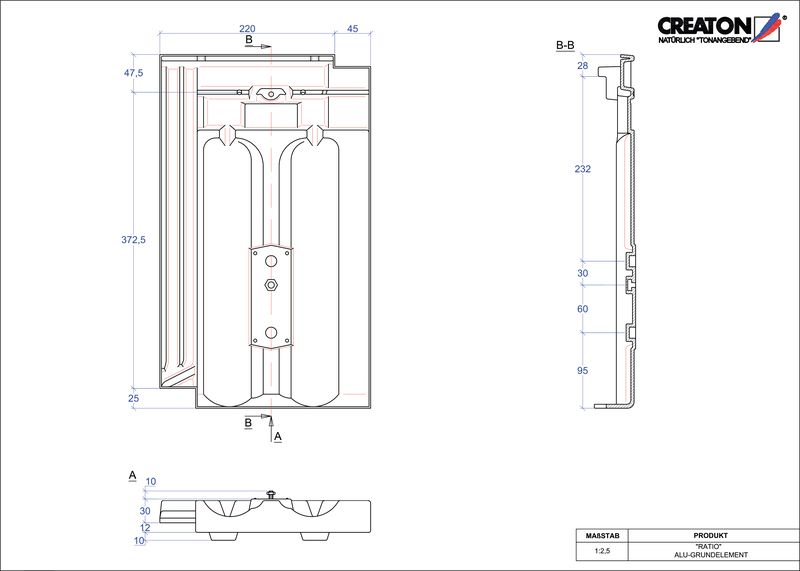

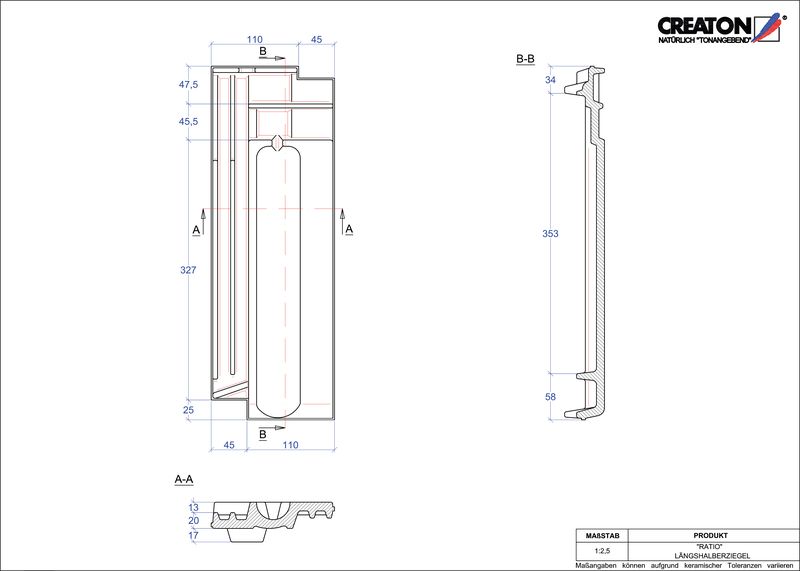

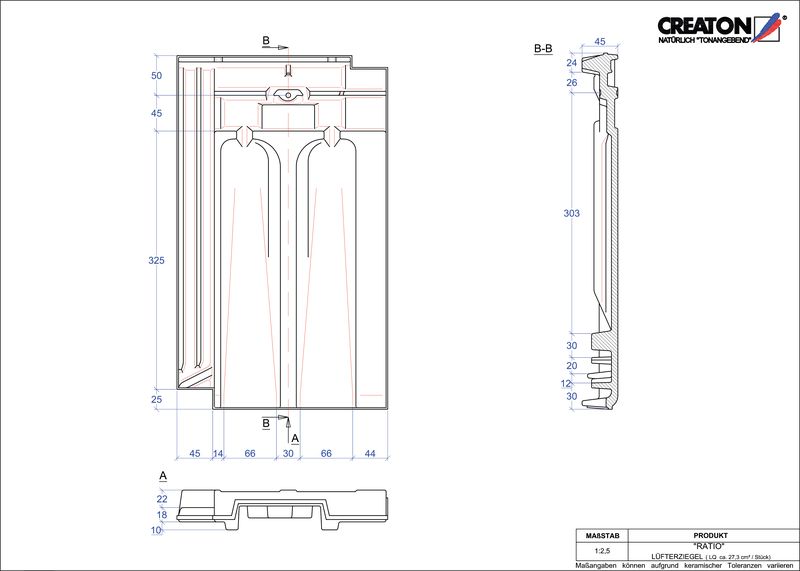

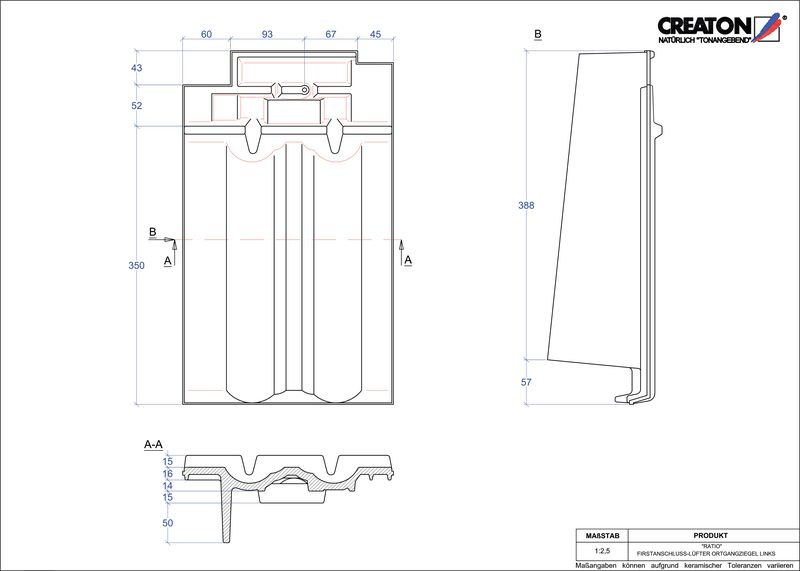

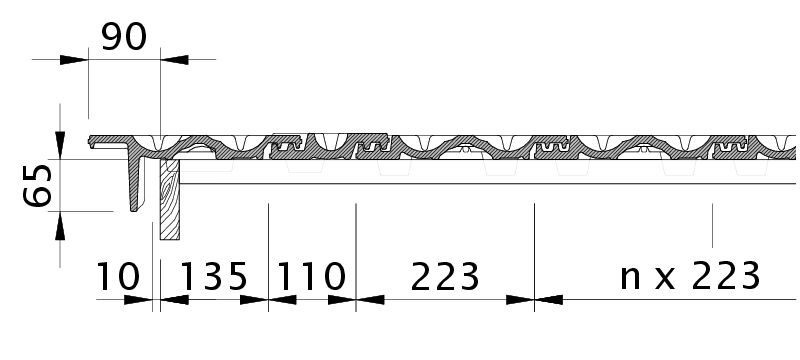

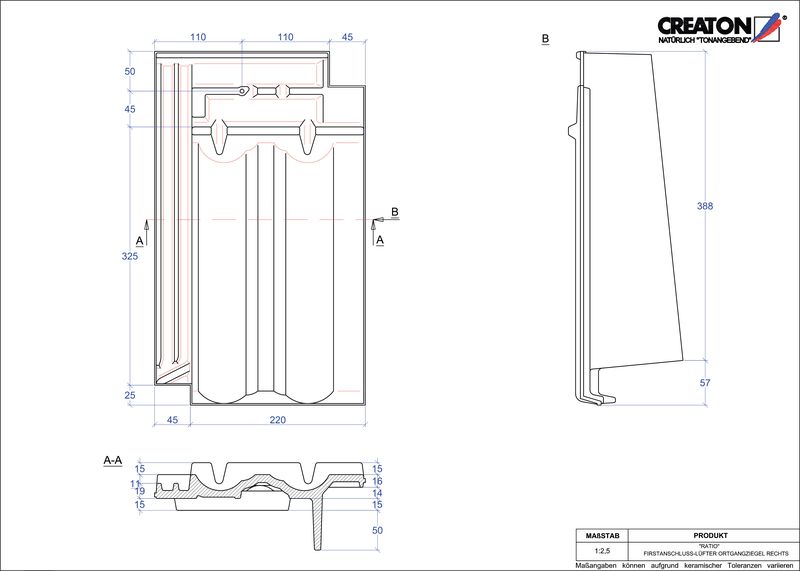

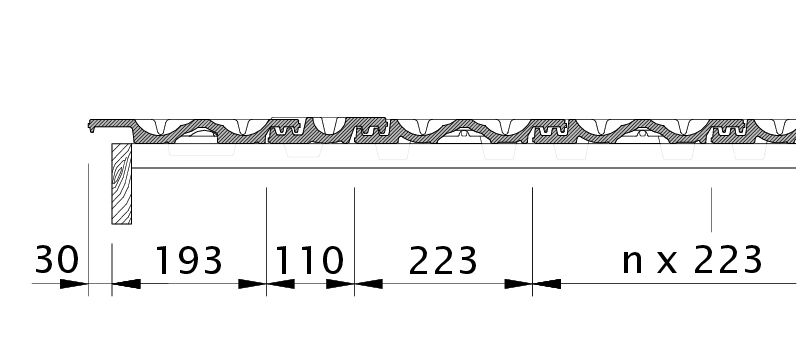

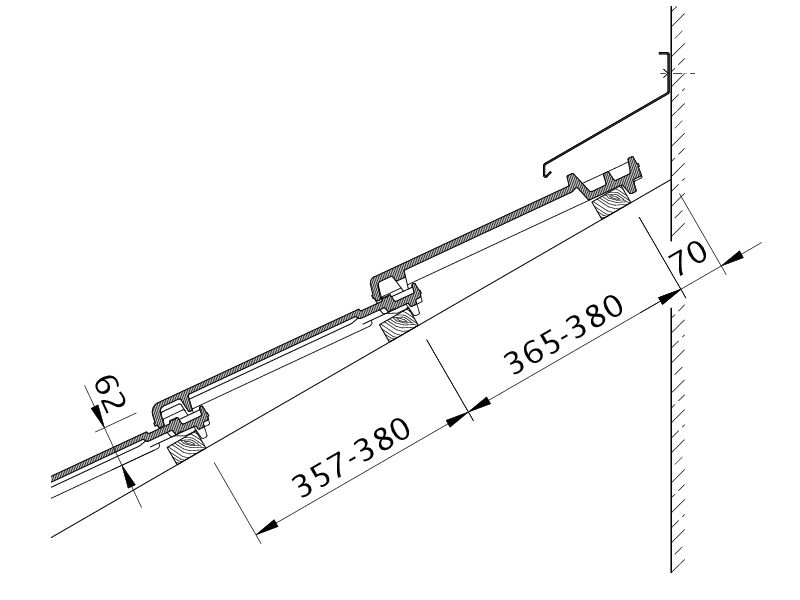

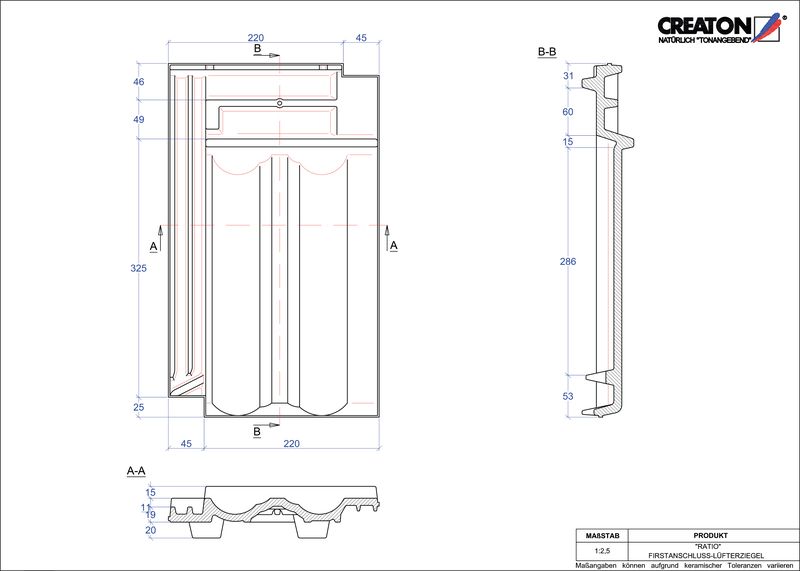

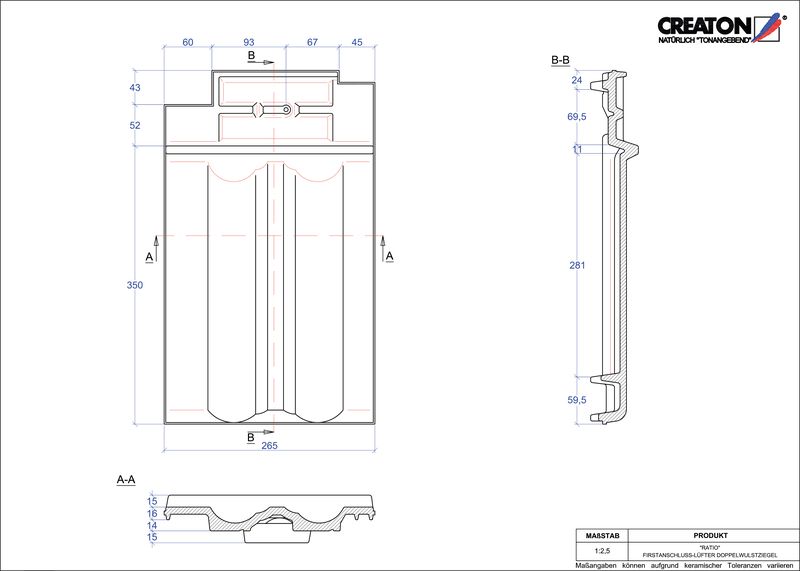

  • The technical drawing shown is merely an example.

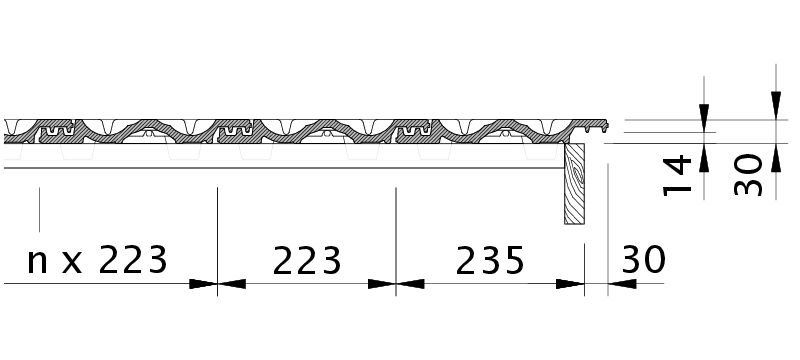

  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.

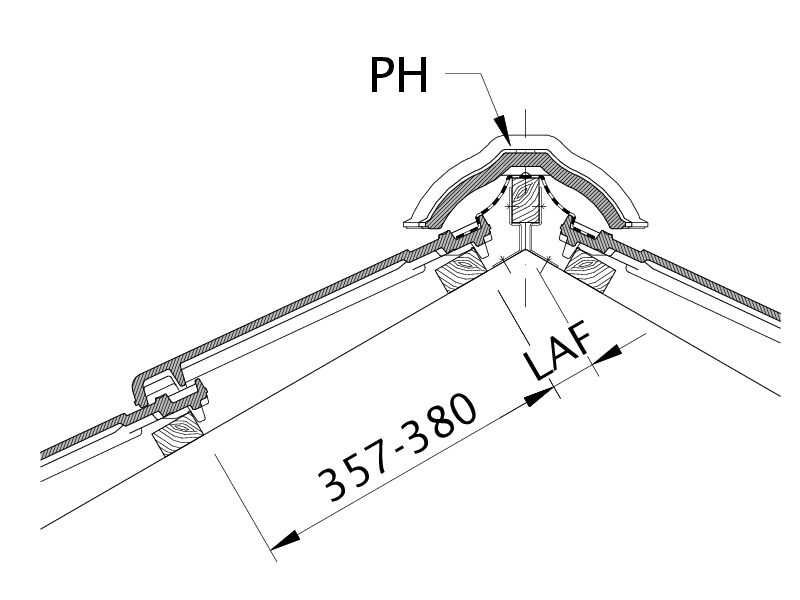

LAF-/FLA-VALUES

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA9580757065555555
PH 2.5 pcs./m.LAF6055505045454030
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA10590858075656565
PH 2.5 pcs./m.LAF6055454540403015
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN15°20°25°30°35°40°45°50°
PH 2.5 pcs./m.FLA115100959090808085
PH 2.5 pcs./m.LAF555040403030205
